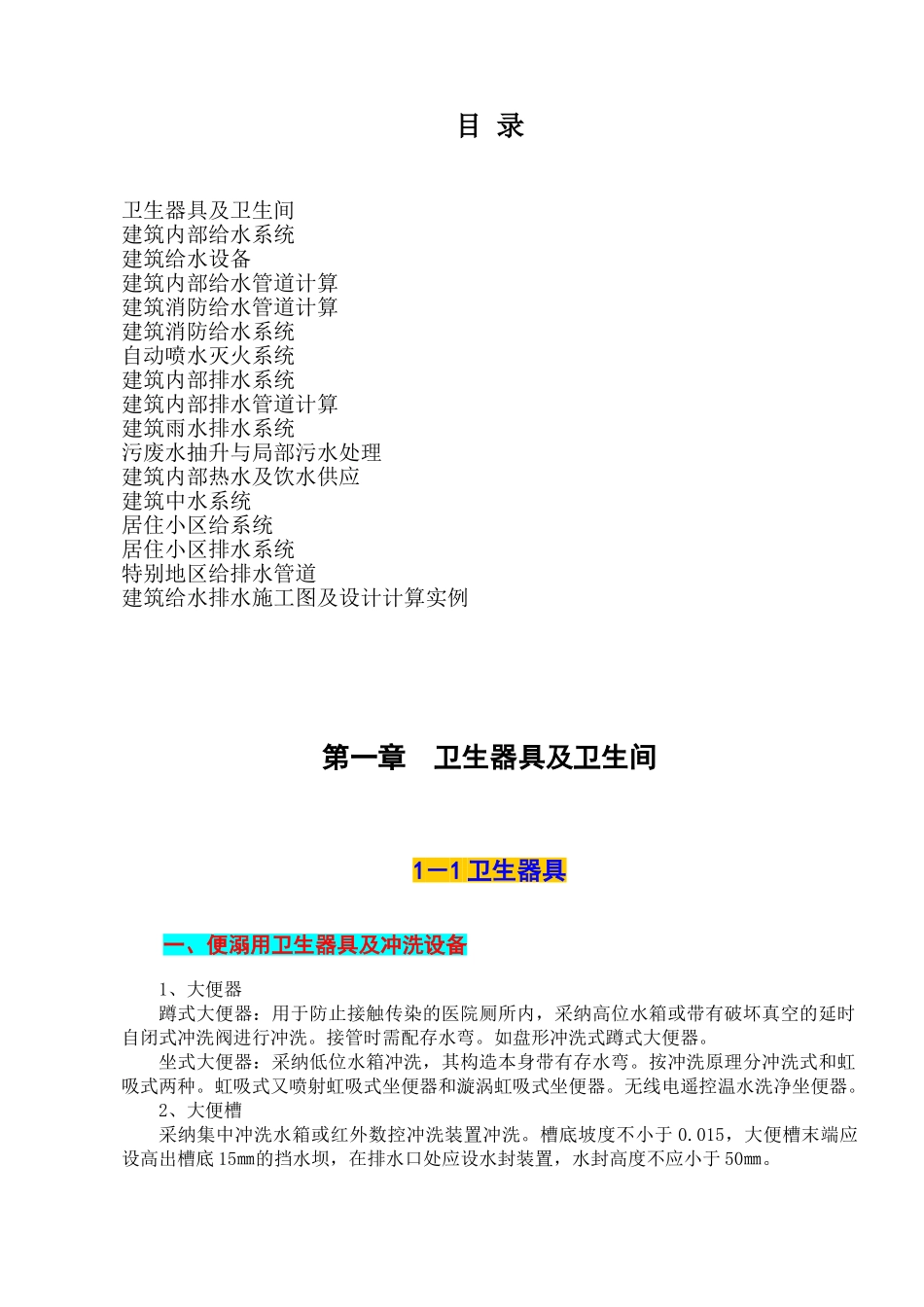

目 录卫生器具及卫生间建筑内部给水系统建筑给水设备建筑内部给水管道计算建筑消防给水管道计算建筑消防给水系统自动喷水灭火系统建筑内部排水系统建筑内部排水管道计算建筑雨水排水系统污废水抽升与局部污水处理建筑内部热水及饮水供应建筑中水系统居住小区给系统居住小区排水系统特别地区给排水管道建筑给水排水施工图及设计计算实例第一章 卫生器具及卫生间1－1 卫生器具一、便溺用卫生器具及冲洗设备1、大便器蹲式大便器：用于防止接触传染的医院厕所内，采纳高位水箱或带有破坏真空的延时自闭式冲洗阀进行冲洗。接管时需配存水弯。如盘形冲洗式蹲式大便器。坐式大便器：采纳低位水箱冲洗，其构造本身带有存水弯。按冲洗原理分冲洗式和虹吸式两种。虹吸式又喷射虹吸式坐便器和漩涡虹吸式坐便器。无线电遥控温水洗净坐便器。2、大便槽采纳集中冲洗水箱或红外数控冲洗装置冲洗。槽底坡度不小于 0.015，大便槽末端应设高出槽底 15㎜的挡水坝，在排水口处应设水封装置，水封高度不应小于 50㎜。3、水便器及小便槽水便器：冲洗采纳手动启闭截止阀或自闭式冲洗阀冲洗，成组布置的小便器采纳红外感应自动冲洗装置、光电控制或自动控制的冲洗装置进行冲洗。小便槽；采纳手动启闭截止阀控制的多孔冲洗管进行冲洗，但应尽量采纳自动冲洗水箱。4、冲洗设备便溺用卫生器具必须设置具有足够的冲洗水压的冲洗设备，并且在构造上具有防止回流污染给水管道的功能。冲洗水箱：自动虹吸冲洗水箱（利用虹吸原理进行定时冲洗）、套筒式手动虹吸冲洗高水箱（拉杆大便器用）、提拉盘式手动虹吸冲洗低水箱（座式）、手动水力冲洗低水箱（座式）、光电数控冲洗水箱。冲洗阀：手动启闭截止阀（水便器、水便槽）、延时自闭式冲洗阀（大便器，直接安装在冲洗管上，具有节约用水和防止回流污染功能）。二、盥洗及沐浴用卫生器具1、洗脸盆：墙架式、柱脚式、台式。2、盥洗槽：瓷砖、水磨石，槽内靠墙一侧设有泄水沟，污水沿泄水沟流至排水栓。若超过 3m 设两个排水栓。3、浴盆：设有水力按摩装置的漩涡浴盆。材质：钢板搪瓷、玻璃钢、人造大理石；功能：裙板式、扶手式、防滑式、坐浴式、普通式。配有混合龙头和固定式或活动式淋浴喷头。4、淋浴器：按配水阀门和装置的不同，分普通式、脚踏式、光电淋浴器。三、洗涤用卫生器具1、洗涤盆（池）：材质为陶瓷、不锈钢、钢板搪瓷；安装方式：墙挂式、柱脚式、台式。2、污水盆（池）：供打扫卫生、洗涤拖布或倾倒污水用。...
