给排水设计说明范例

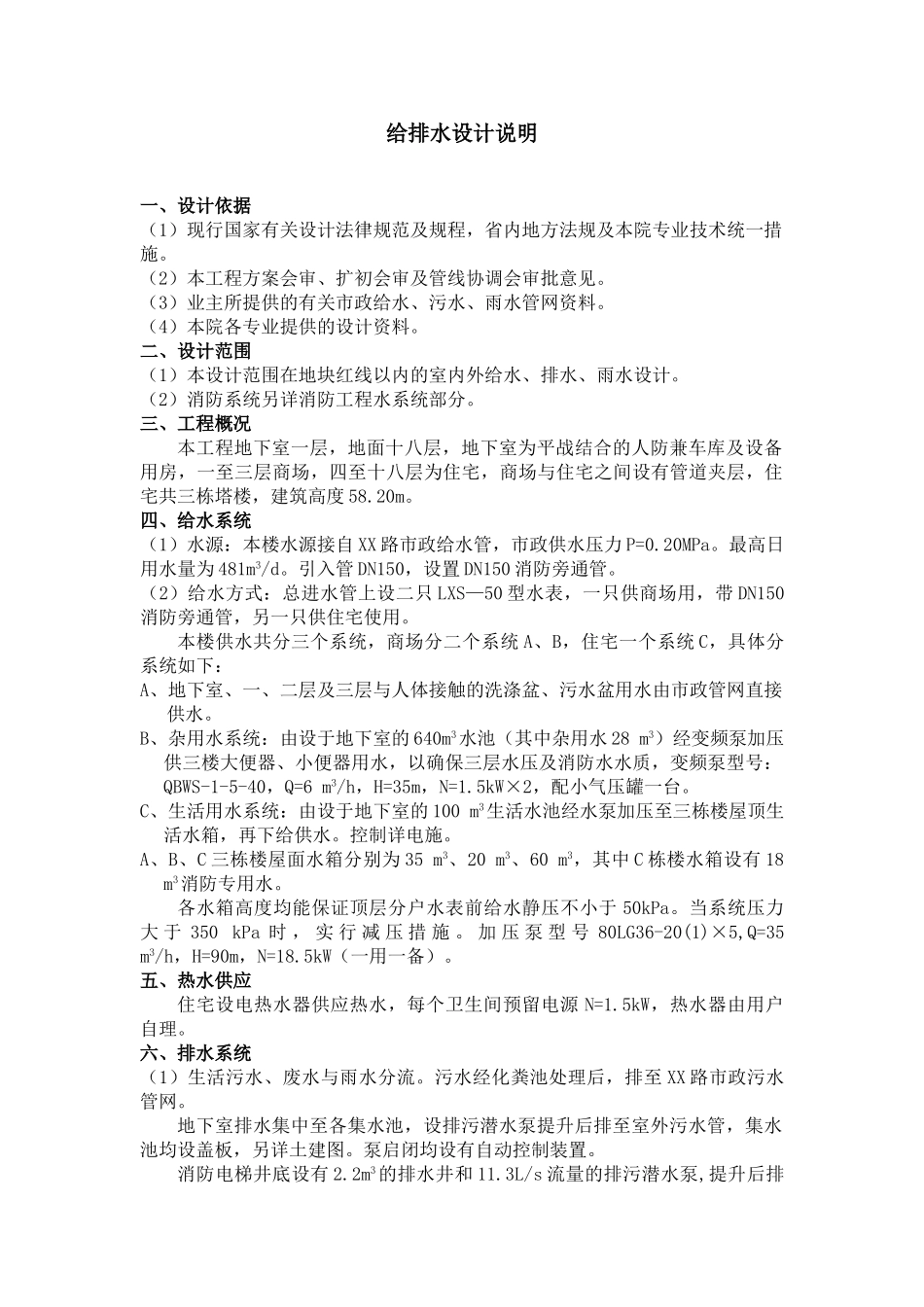

给排水设计说明一、设计依据（1）现行国家有关设计法律规范及规程，省内地方法规及本院专业技术统一措施。（2）本工程方案会审、扩初会审及管线协调会审批意见。（3）业主所提供的有关市政给水、污水、雨水管网资料。（4）本院各专业提供的设计资料。二、设计范围（1）本设计范围在地块红线以内的室内外给水、排水、雨水设计。（2）消防系统另详消防工程水系统部分。三、工程概况本工程地下室一层，地面十八层，地下室为平战结合的人防兼车库及设备用房，一至三层商场，四至十八层为住宅，商场与住宅之间设有管道夹层，住宅共三栋塔楼，建筑高度 58.20m。四、给水系统（1）水源：本楼水源接自 XX 路市政给水管，市政供水压力 P=0.20MPa。最高日用水量为 481m3/d。引入管 DN150，设置 DN150 消防旁通管。（2）给水方式：总进水管上设二只 LXS—50 型水表，一只供商场用，带 DN150消防旁通管，另一只供住宅使用。本楼供水共分三个系统，商场分二个系统 A、B，住宅一个系统 C，具体分系统如下：A、地下室、一、二层及三层与人体接触的洗涤盆、污水盆用水由市政管网直接供水。B、杂用水系统：由设于地下室的 640m3水池（其中杂用水 28 m3）经变频泵加压供三楼大便器、小便器用水，以确保三层水压及消防水水质，变频泵型号：QBWS-1-5-40，Q=6 m3/h，H=35m，N=1.5kW×2，配小气压罐一台。C、生活用水系统：由设于地下室的 100 m3生活水池经水泵加压至三栋楼屋顶生活水箱，再下给供水。控制详电施。A、B、C 三栋楼屋面水箱分别为 35 m3、20 m3、60 m3，其中 C 栋楼水箱设有 18 m3消防专用水。各水箱高度均能保证顶层分户水表前给水静压不小于 50kPa。当系统压力大 于 350 kPa 时 ， 实 行 减 压 措 施 。 加 压 泵 型 号 80LG36-20(1)×5,Q=35 m3/h，H=90m，N=18.5kW（一用一备）。五、热水供应住宅设电热水器供应热水，每个卫生间预留电源 N=1.5kW，热水器由用户自理。六、排水系统（1）生活污水、废水与雨水分流。污水经化粪池处理后，排至 XX 路市政污水管网。地下室排水集中至各集水池，设排污潜水泵提升后排至室外污水管，集水池均设盖板，另详土建图。泵启闭均设有自动控制装置。消防电梯井底设有 2.2m3的排水井和 11.3L/s 流量的排污潜水泵,提升后排至室外雨水管道。排污潜水泵型号：WQ10—15—1.5，Q=10m3/h，H=15m，N=1.5kW WQ15—20—2.2，Q=15m3/h，H=20m，N=2.2kW WQ40—12—3， Q=...
