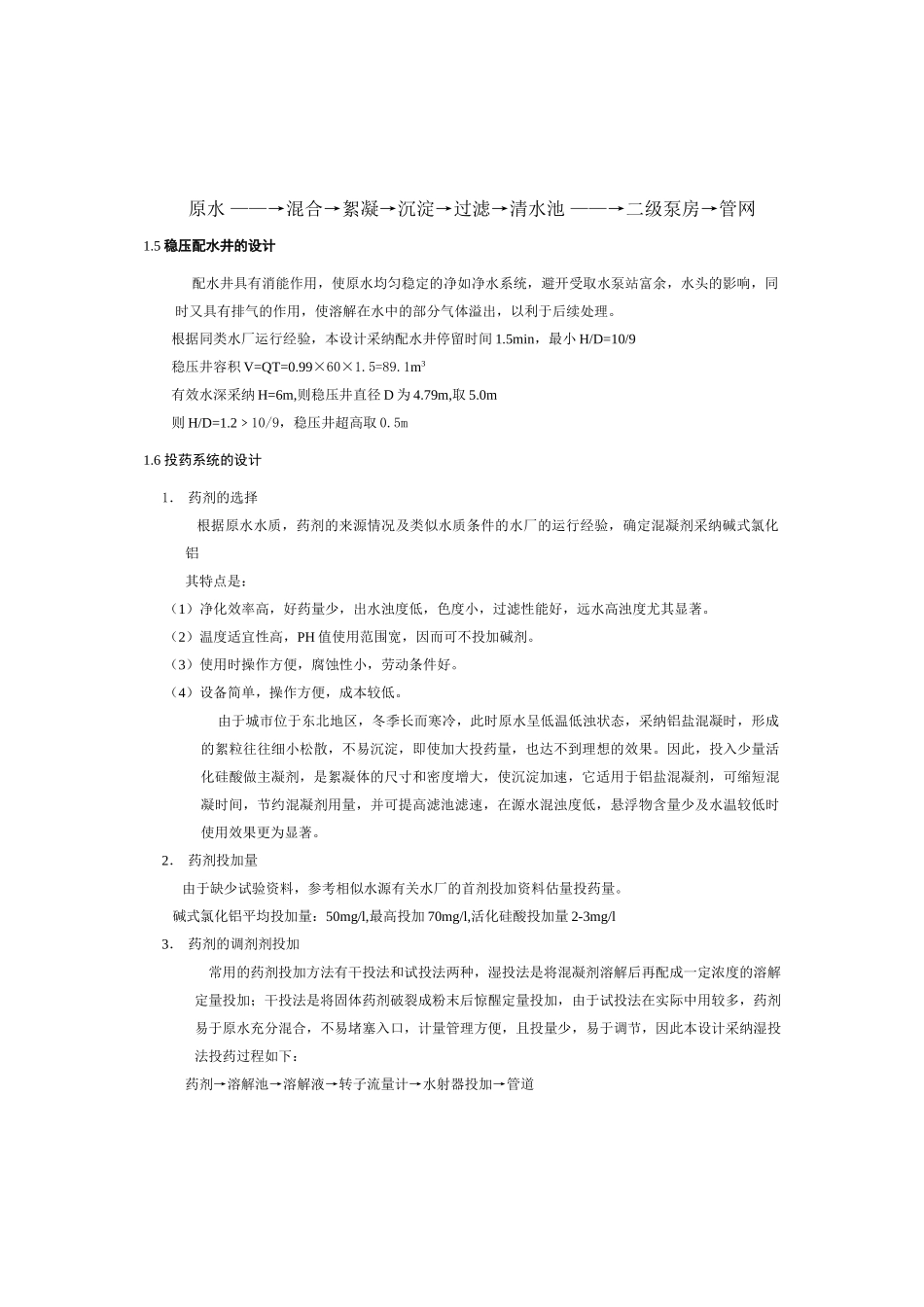

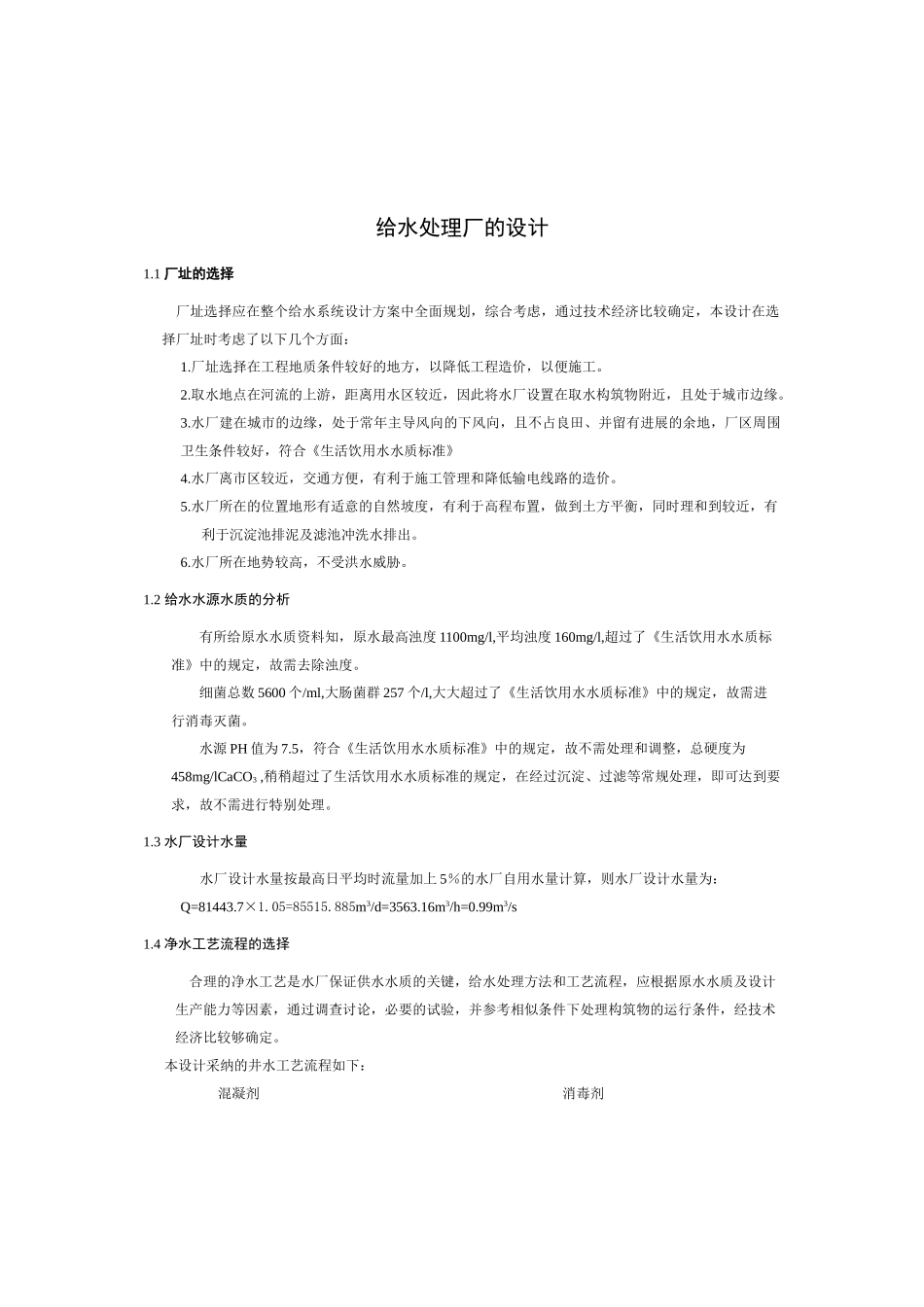

给水处理厂的设计1.1 厂址的选择厂址选择应在整个给水系统设计方案中全面规划，综合考虑，通过技术经济比较确定，本设计在选择厂址时考虑了以下几个方面：1.厂址选择在工程地质条件较好的地方，以降低工程造价，以便施工。2.取水地点在河流的上游，距离用水区较近，因此将水厂设置在取水构筑物附近，且处于城市边缘。3.水厂建在城市的边缘，处于常年主导风向的下风向，且不占良田、并留有进展的余地，厂区周围卫生条件较好，符合《生活饮用水水质标准》4.水厂离市区较近，交通方便，有利于施工管理和降低输电线路的造价。5.水厂所在的位置地形有适意的自然坡度，有利于高程布置，做到土方平衡，同时理和到较近，有利于沉淀池排泥及滤池冲洗水排出。6.水厂所在地势较高，不受洪水威胁。1.2 给水水源水质的分析有所给原水水质资料知，原水最高浊度 1100mg/l,平均浊度 160mg/l,超过了《生活饮用水水质标准》中的规定，故需去除浊度。细菌总数 5600 个/ml,大肠菌群 257 个/l,大大超过了《生活饮用水水质标准》中的规定，故需进行消毒灭菌。水源 PH 值为 7.5，符合《生活饮用水水质标准》中的规定，故不需处理和调整，总硬度为458mg/lCaCO3 ,稍稍超过了生活饮用水水质标准的规定，在经过沉淀、过滤等常规处理，即可达到要求，故不需进行特别处理。1.3 水厂设计水量水厂设计水量按最高日平均时流量加上 5％的水厂自用水量计算，则水厂设计水量为：Q=81443.7×1.05=85515.885m3/d=3563.16m3/h=0.99m3/s 1.4 净水工艺流程的选择合理的净水工艺是水厂保证供水水质的关键，给水处理方法和工艺流程，应根据原水水质及设计生产能力等因素，通过调查讨论，必要的试验，并参考相似条件下处理构筑物的运行条件，经技术经济比较够确定。本设计采纳的井水工艺流程如下：混凝剂消毒剂原水 ——→混合→絮凝→沉淀→过滤→清水池 ——→二级泵房→管网1.5 稳压配水井的设计配水井具有消能作用，使原水均匀稳定的净如净水系统，避开受取水泵站富余，水头的影响，同时又具有排气的作用，使溶解在水中的部分气体溢出，以利于后续处理。根据同类水厂运行经验，本设计采纳配水井停留时间 1.5min，最小 H/D=10/9稳压井容积 V=QT=0.99×60×1.5=89.1m3有效水深采纳 H=6m,则稳压井直径 D 为 4.79m,取 5.0m则 H/D=1.2﹥10/9，稳压井超高取 0.5m1.6 投药系统的设计1． 药剂的选择 根据原水水质，药剂的来源情况及类似水质条件的水厂的运行经验，...
