综合体空调水水压试验方案

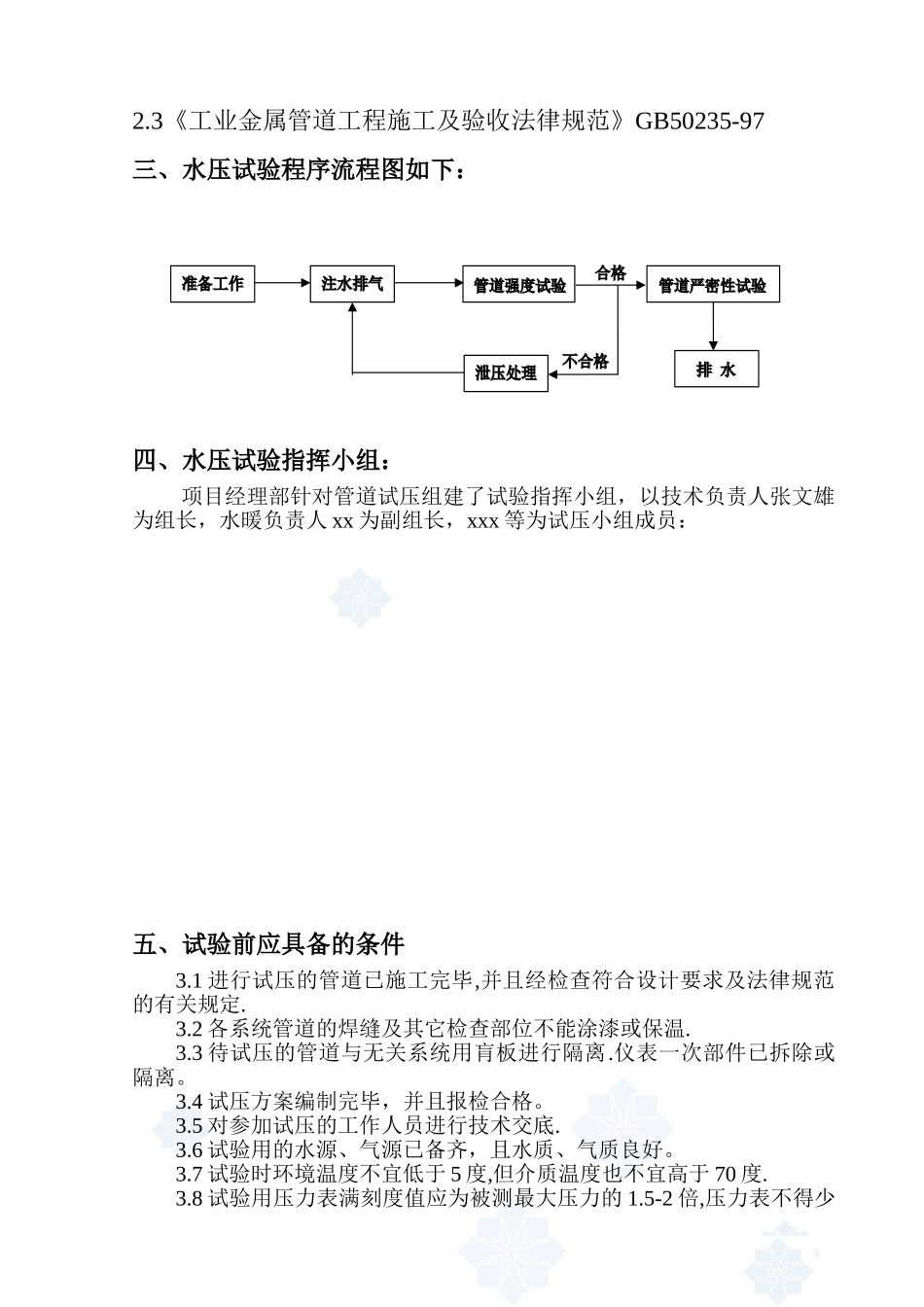

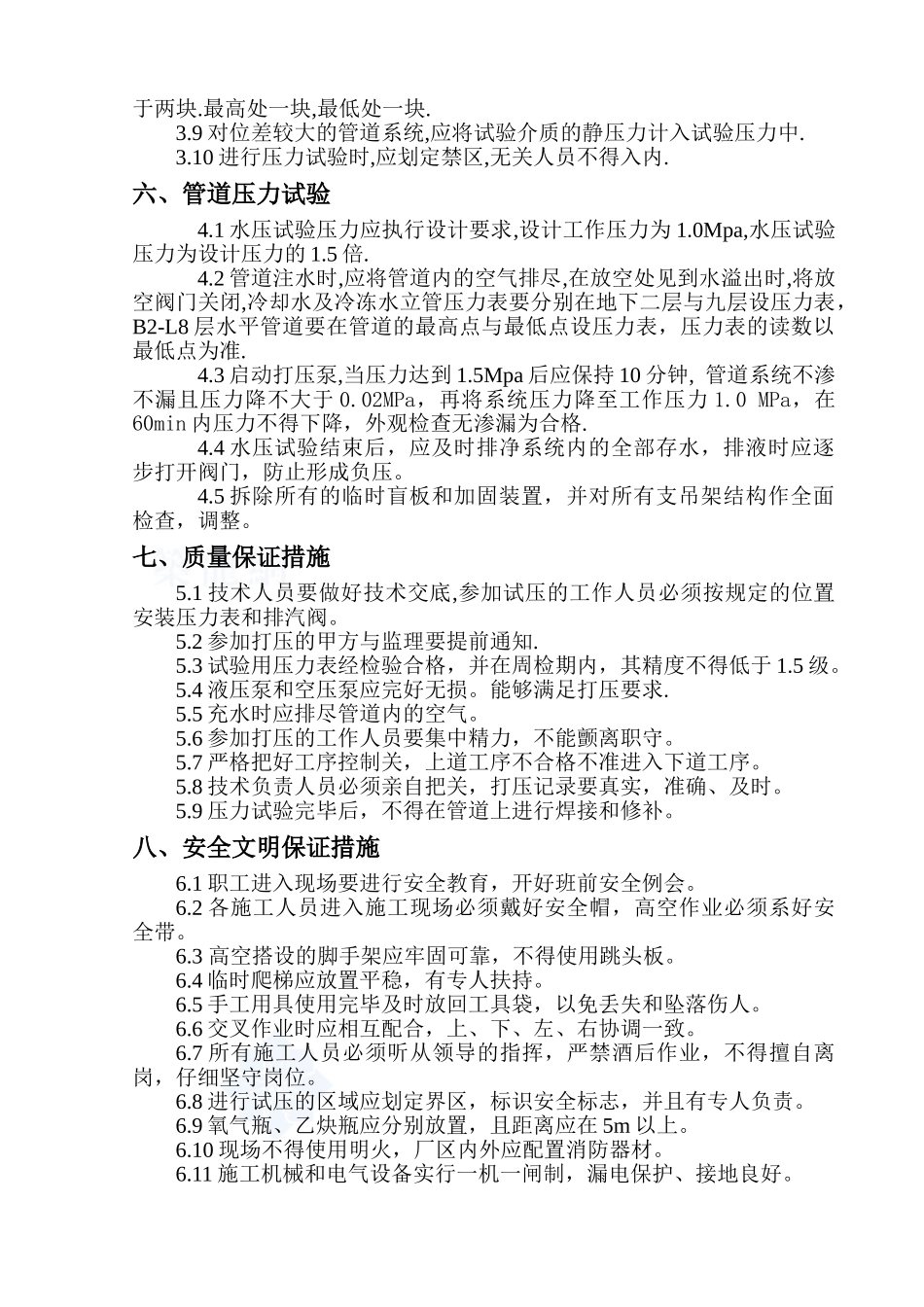

一、 工程概况…………………………………………………..2二、 编制依据…………………………………………………..2三、 水压试验程序……………………………………………..3四、 水压试验指挥小组………………………………………..3五、 试验前应具备的条件……………………………………..4六、 管道压力试验……………………………………………..4七、 质量保证措施……………………………………………..5八、 安全文明保证措施………………………………………..5九、 环境保护措施……………………………………………..6十、 施工机具…………………………………………………..6一、工程概况本工程由 xx 设计讨论院设计, 石家庄 xx 房地产开发有限公司兴建的集高档餐饮、娱乐、商场、办公城市综合体工程，工程质量合格，工程由中咨工程建设监理公司负责工程监理。工程范围有：附属工程裙房空调水管道方工程。附属 裙房空调水工程量为无缝钢管约 5599m，镀锌钢管约9510m，管道的设计压力，试验压力详见下表：序号管道系统分段试压设计压力Mpa）强度试验压力（Mpa）严密性试验压力（Mpa）试验介质1冷却水管井1.01.51.0干净水2CHS03 号冷冻水管井1.01.51.0干净水3CHS04 号冷冻水管井1.01.51.0干净水4CHS06 号冷冻水管井1.01.51.0干净水5B2-L8 各层冷冻水水平管道1.01.51.0干净水二、编制依据2.1 建设单位提供的设计图纸2.2《通风与空调工程施工质量验收法律规范》GB50243-20252.3《工业金属管道工程施工及验收法律规范》GB50235-97三、水压试验程序流程图如下：四、水压试验指挥小组：项目经理部针对管道试压组建了试验指挥小组，以技术负责人张文雄为组长，水暖负责人 xx 为副组长，xxx 等为试压小组成员：五、试验前应具备的条件3.1 进行试压的管道已施工完毕,并且经检查符合设计要求及法律规范的有关规定.3.2 各系统管道的焊缝及其它检查部位不能涂漆或保温.3.3 待试压的管道与无关系统用肓板进行隔离.仪表一次部件已拆除或隔离。3.4 试压方案编制完毕，并且报检合格。3.5 对参加试压的工作人员进行技术交底.3.6 试验用的水源、气源已备齐，且水质、气质良好。3.7 试验时环境温度不宜低于 5 度,但介质温度也不宜高于 70 度.3.8 试验用压力表满刻度值应为被测最大压力的 1.5-2 倍,压力表不得少于两块.最高处一块,最低处一块.3.9 对位差较大的管道系统,应将试验介质的静压力计入试验压力中.3.10 进行压...
