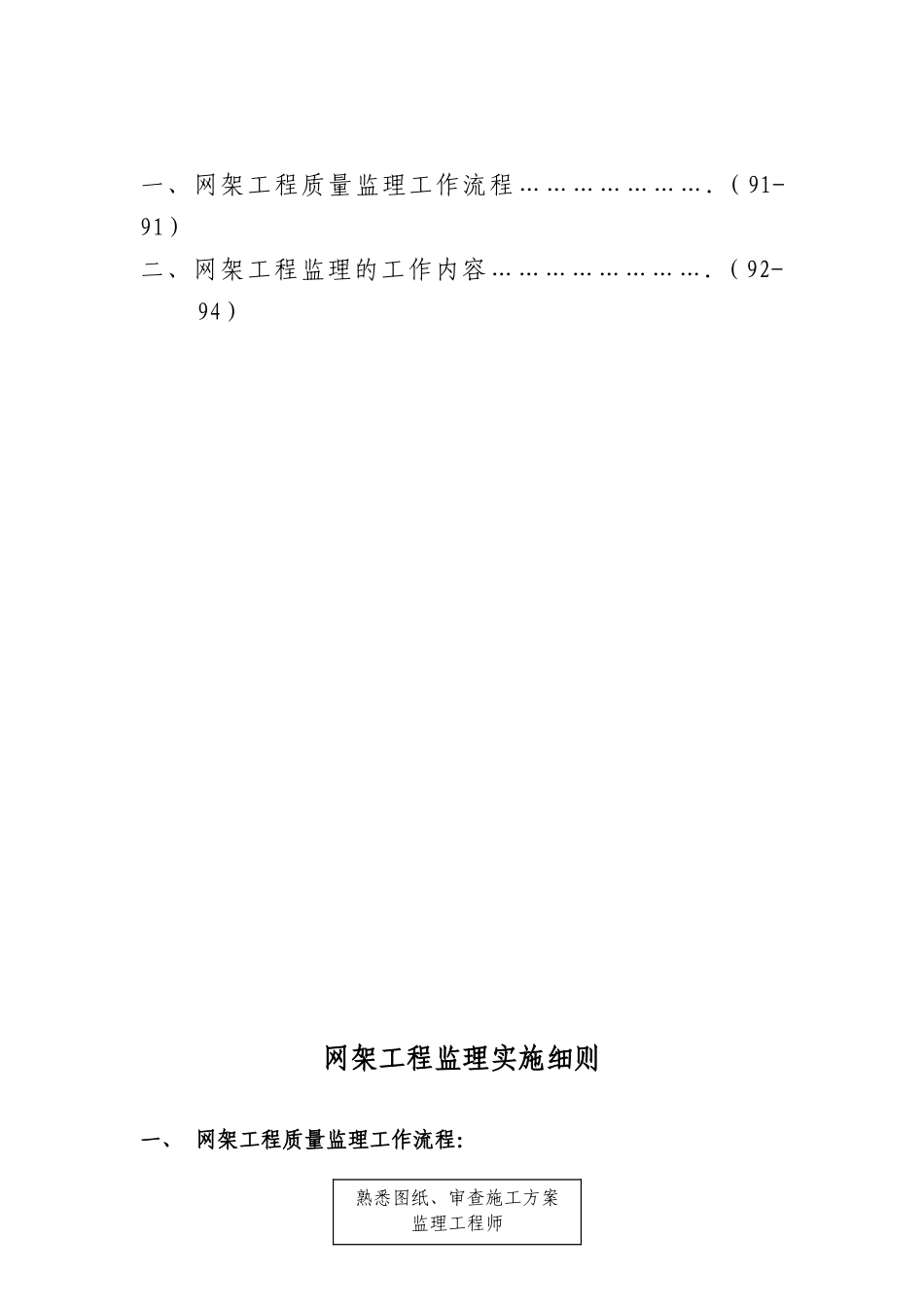

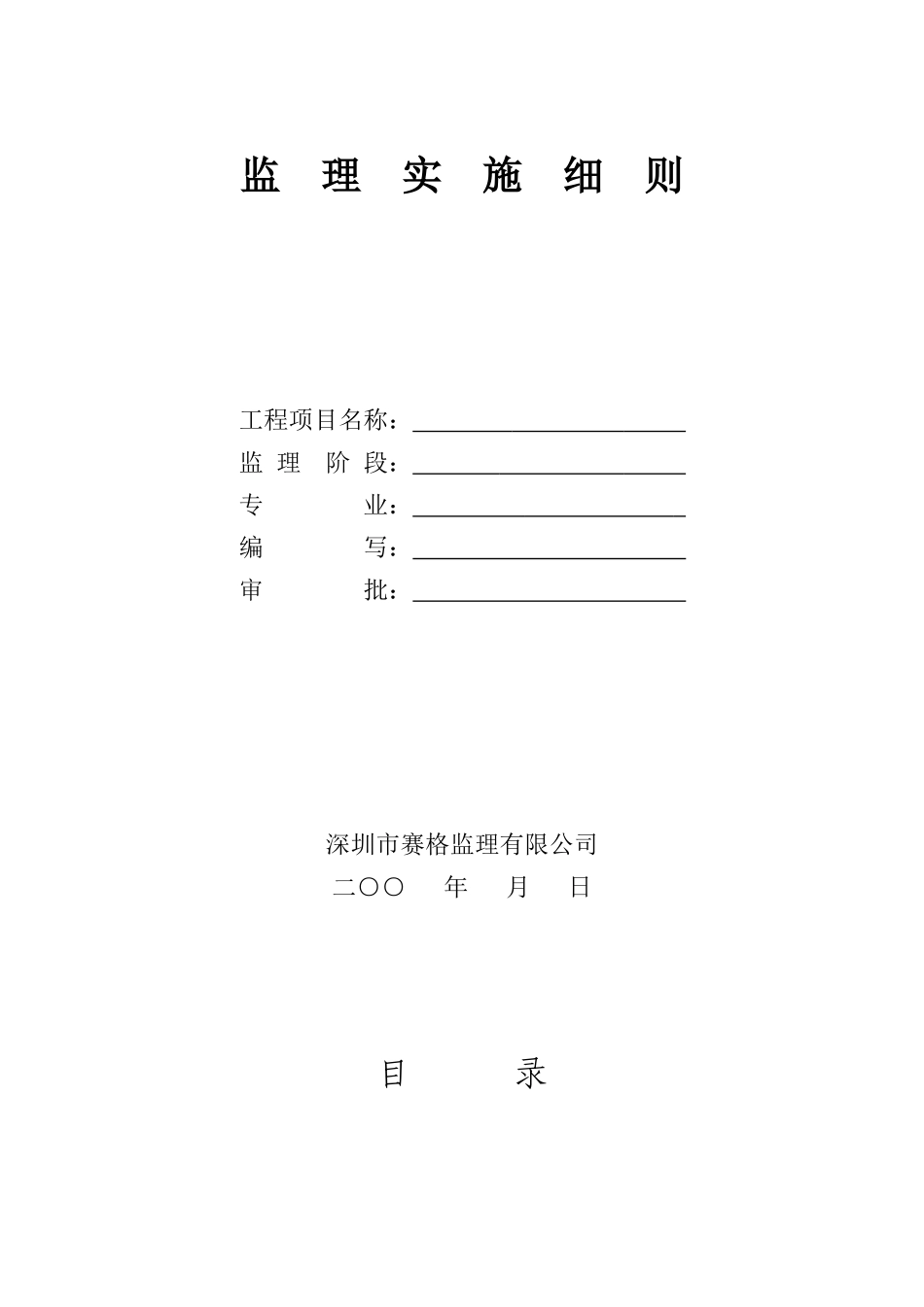

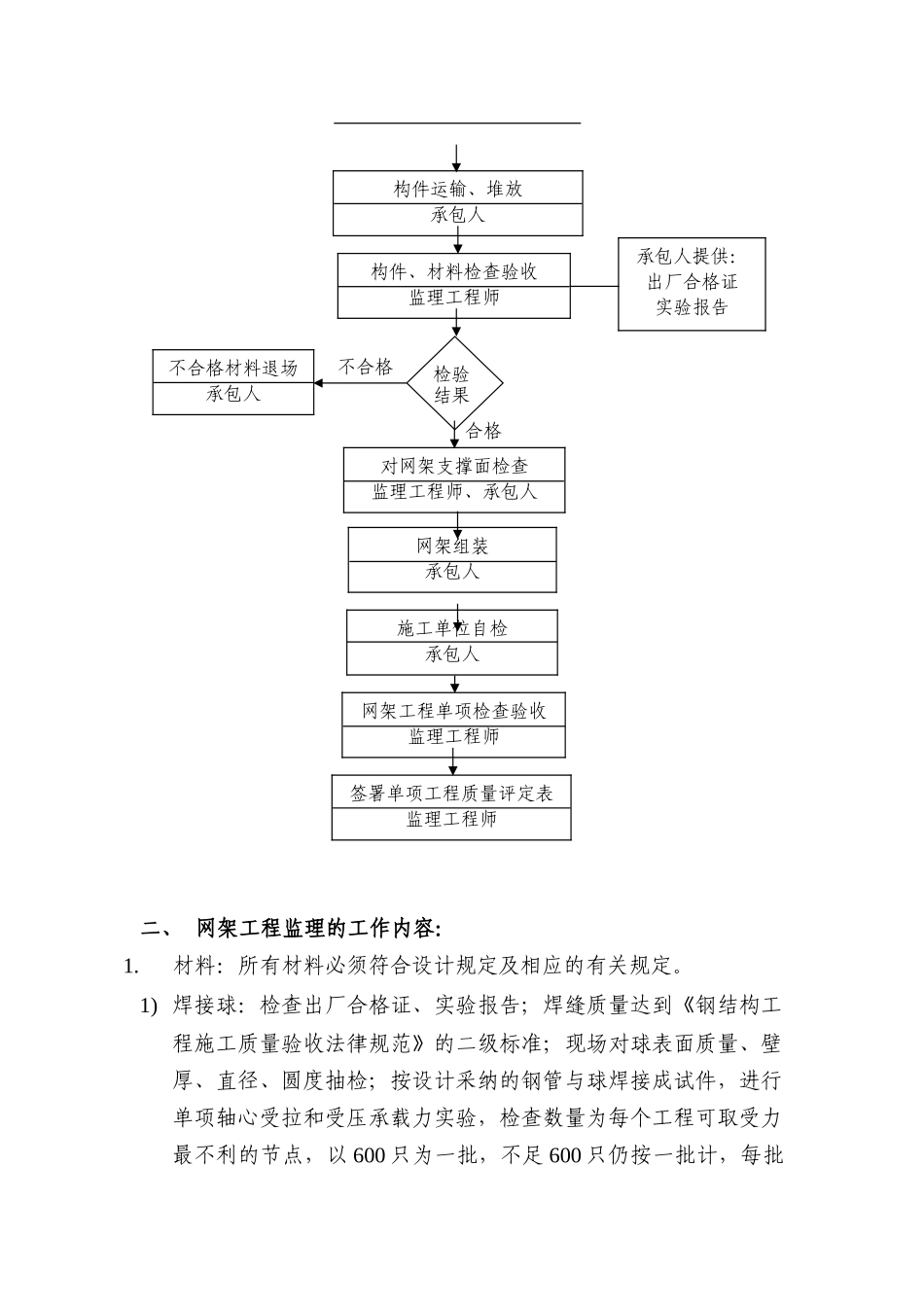

监 理 实 施 细 则工程项目名称： 监 理 阶 段： 专 业： 编 写： 审 批： 深圳市赛格监理有限公司二○○ 年 月 日目 录一、网架工程质量监理工作流程………………….（91-91）二、网架工程监理的工作内容…………………….（92-94）网架工程监理实施细则一、 网架工程质量监理工作流程：熟悉图纸、审查施工方案监理工程师二、 网架工程监理的工作内容：1.材料：所有材料必须符合设计规定及相应的有关规定。1) 焊接球：检查出厂合格证、实验报告；焊缝质量达到《钢结构工程施工质量验收法律规范》的二级标准；现场对球表面质量、壁厚、直径、圆度抽检；按设计采纳的钢管与球焊接成试件，进行单项轴心受拉和受压承载力实验，检查数量为每个工程可取受力最不利的节点，以 600 只为一批，不足 600 只仍按一批计，每批不合格合格构件运输、堆放承包人检验结果承包人提供：出厂合格证实验报告构件、材料检查验收监理工程师对网架支撑面检查监理工程师、承包人网架组装承包人网架工程单项检查验收监理工程师签署单项工程质量评定表监理工程师施工单位自检承包人不合格材料退场承包人取 3 只为一组随机抽查。2) 螺栓球：检查出厂合格证、实验报告；螺栓球严禁有过烧、裂纹及隐患；成品球对最大的螺孔进行抗拉强度检验，检验数量每项工程中取受力最不利的同规格的螺栓球 600 为一批，不足 600 只仍按一批计，每批取 3 只为一组随机抽检。3) 高强螺栓、封板、锥头、套筒：高强螺栓必须进行表面硬度实验和承载力试验，抽检数量同螺栓球；封板、锥头、套筒外观不得有裂纹、过烧、及氧化皮。4) 杆件：检查出厂合格证、实验报告；钢管杆件与封板、锥头的连接焊缝须做超声波无损检验，每种杆件抽测 5%，且不少于 5 件；生产厂家应对钢管杆件与封板或锥头的焊缝做抗拉强度检验，取受力最不利的杆件，以同规格 300 根为一批，每批取 3 根为一组随机抽查，不足 300 根仍按一批计。2.安装：钢网架的结构总拼完成后及屋面工程完成后应分别测量其挠度值，且所测的挠度值不应超过相应设计值的 1.15 倍。跨度 24m 以下钢网架结构测量下跨度的四等分点。3.涂装：1) 基层处理必须符合设计要求和专业技术规程。2) 钢网架结构安装完成后，螺栓球节点应将所有接缝用油腻子填嵌严密，并应将多余螺栓孔封口。3) 严禁误涂、漏涂、不得脱皮和反锈。4.钢网架结构安装允许偏差及检验方法（见下表）。钢网架结构安装允许偏差及...
