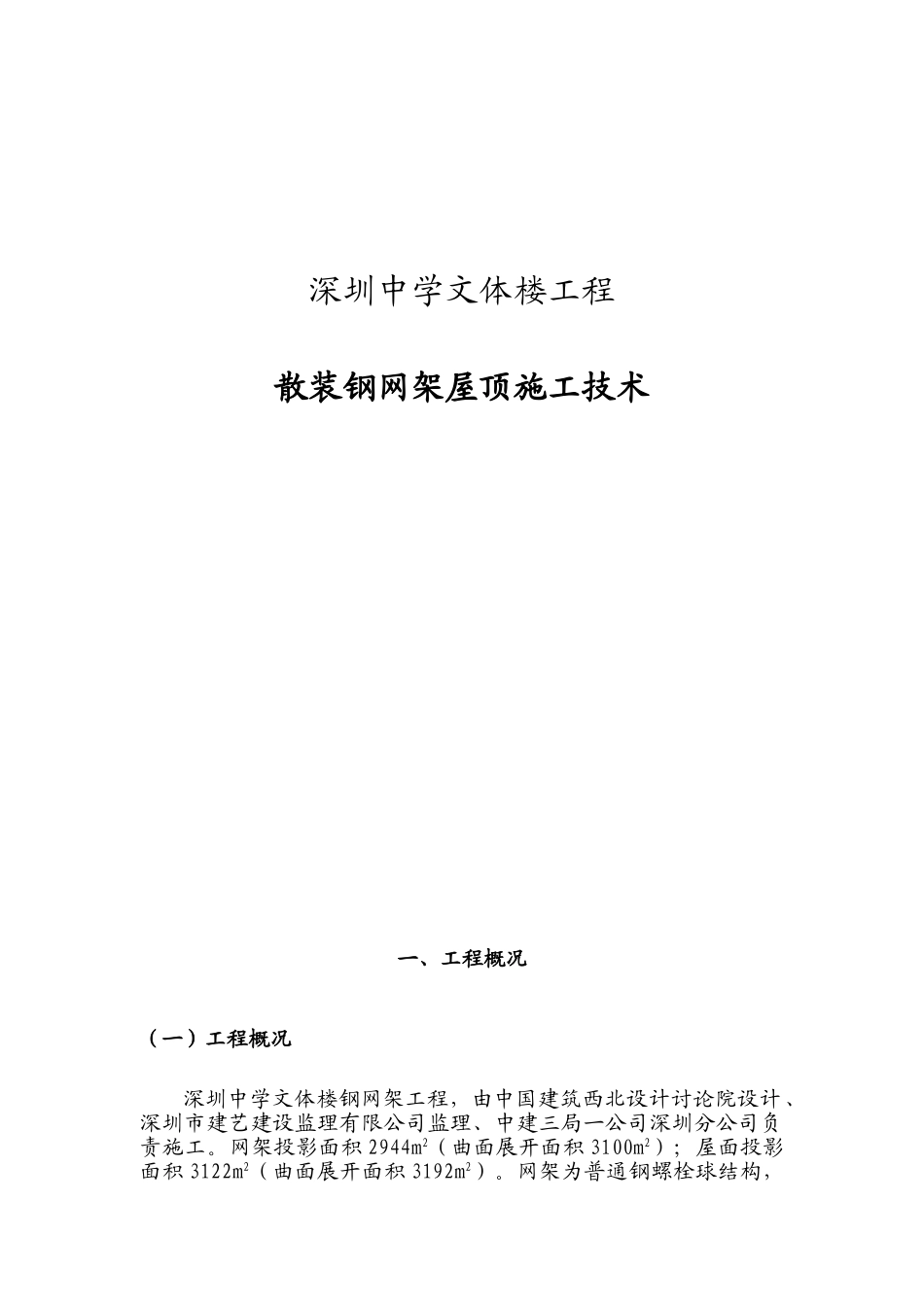

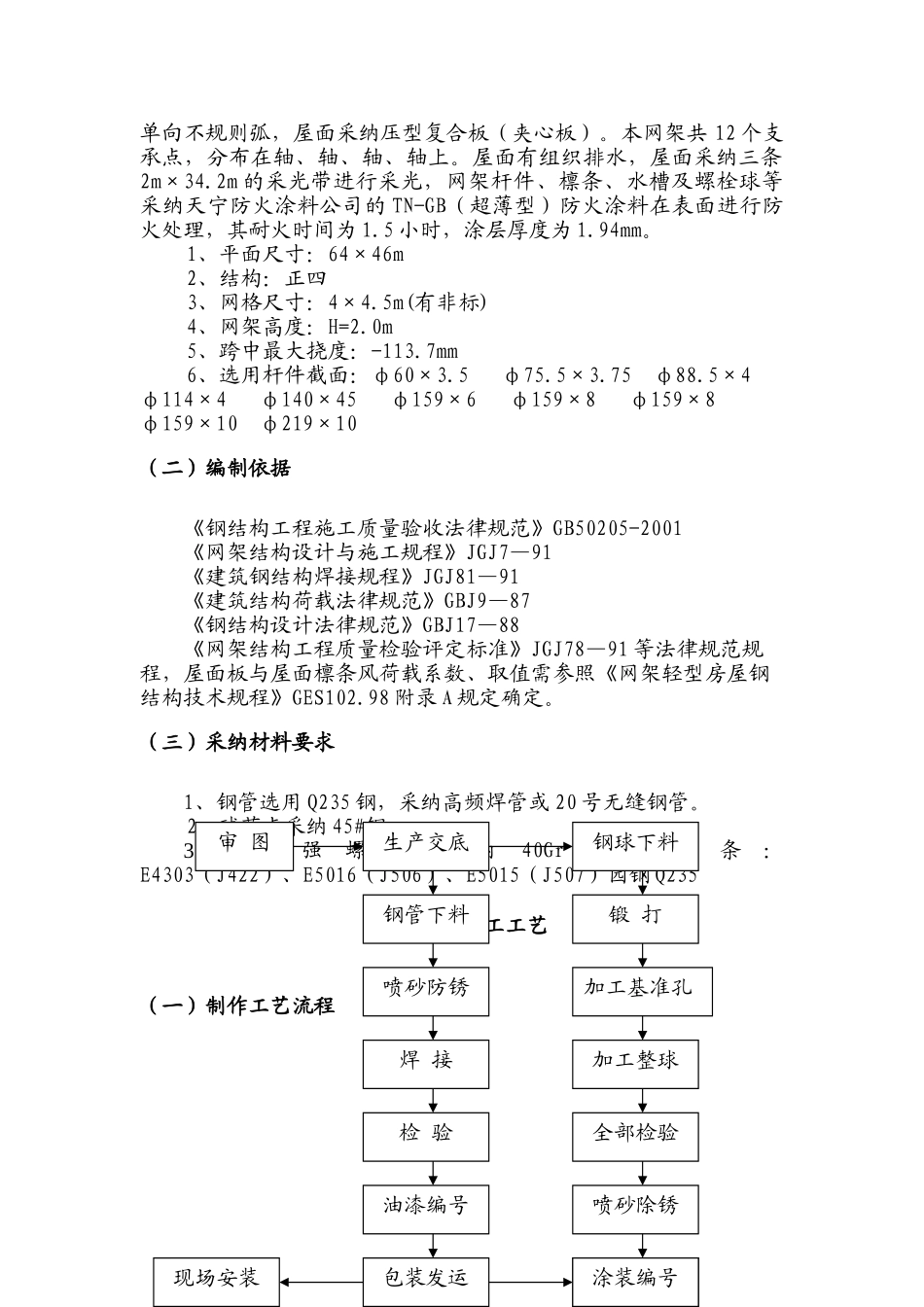

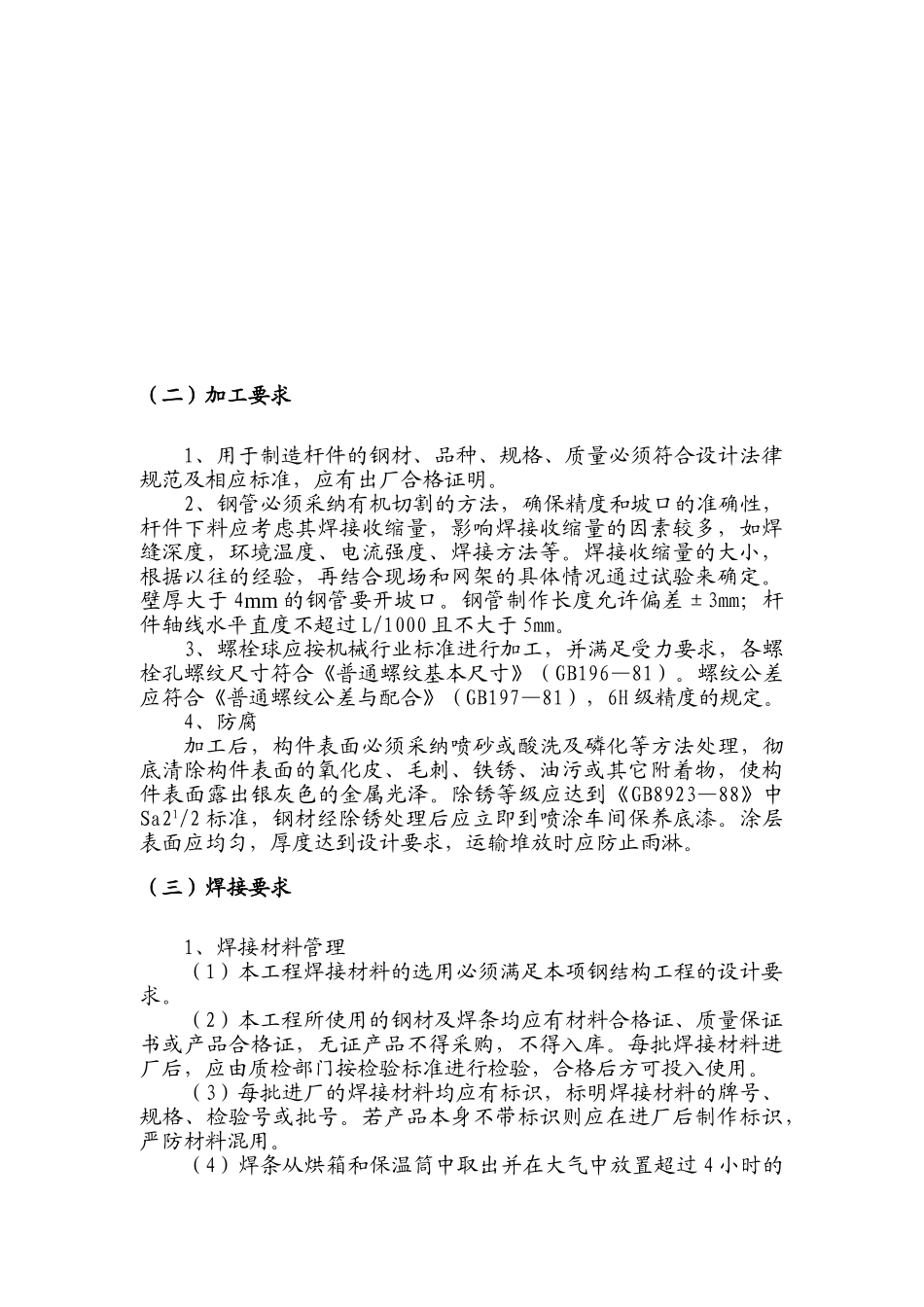

深圳中学文体楼工程散装钢网架屋顶施工技术一、工程概况（一）工程概况深圳中学文体楼钢网架工程，由中国建筑西北设计讨论院设计、深圳市建艺建设监理有限公司监理、中建三局一公司深圳分公司负责施工。网架投影面积 2944m2（曲面展开面积 3100m2）；屋面投影面积 3122m2（曲面展开面积 3192m2）。网架为普通钢螺栓球结构，单向不规则弧，屋面采纳压型复合板（夹心板）。本网架共 12 个支承点，分布在轴、轴、轴、轴上。屋面有组织排水，屋面采纳三条2m×34.2m 的采光带进行采光，网架杆件、檩条、水槽及螺栓球等采纳天宁防火涂料公司的 TN-GB（超薄型）防火涂料在表面进行防火处理，其耐火时间为 1.5 小时，涂层厚度为 1.94mm。1、平面尺寸：64×46m2、结构：正四3、网格尺寸：4×4.5m(有非标)4、网架高度：H=2.0m5、跨中最大挠度：-113.7mm6、选用杆件截面：φ60×3.5 φ75.5×3.75 φ88.5×4 φ114×4 φ140×45 φ159×6 φ159×8 φ159×8 φ159×10 φ219×10（二）编制依据《钢结构工程施工质量验收法律规范》GB50205-2001《网架结构设计与施工规程》JGJ7—91《建筑钢结构焊接规程》JGJ81—91《建筑结构荷载法律规范》GBJ9—87《钢结构设计法律规范》GBJ17—88《网架结构工程质量检验评定标准》JGJ78—91 等法律规范规程，屋面板与屋面檩条风荷载系数、取值需参照《网架轻型房屋钢结构技术规程》GES102.98 附录 A 规定确定。（三）采纳材料要求 1、钢管选用 Q235 钢，采纳高频焊管或 20 号无缝钢管。2、球节点采纳 45#钢。3、高强螺栓采纳40Gr钢，焊条：E4303（J422）、E5016（J506）、E5015（J507）园钢 Q235二、工厂加工工艺（一）制作工艺流程审 图生产交底钢球下料钢管下料锻 打喷砂防锈加工基准孔焊 接加工整球检 验全部检验油漆编号喷砂除锈包装发运涂装编号现场安装涂装编号（二）加工要求1、用于制造杆件的钢材、品种、规格、质量必须符合设计法律规范及相应标准，应有出厂合格证明。 2、钢管必须采纳有机切割的方法，确保精度和坡口的准确性，杆件下料应考虑其焊接收缩量，影响焊接收缩量的因素较多，如焊缝深度，环境温度、电流强度、焊接方法等。焊接收缩量的大小，根据以往的经验，再结合现场和网架的具体情况通过试验来确定。壁厚大于 4mm 的钢管要开坡口。钢管制作长度允许偏差±3mm；杆件轴线水平直度不超过 L/1000 且不大于 5mm。 3、螺栓球应按机械行业标准进行加工，并满足受...
