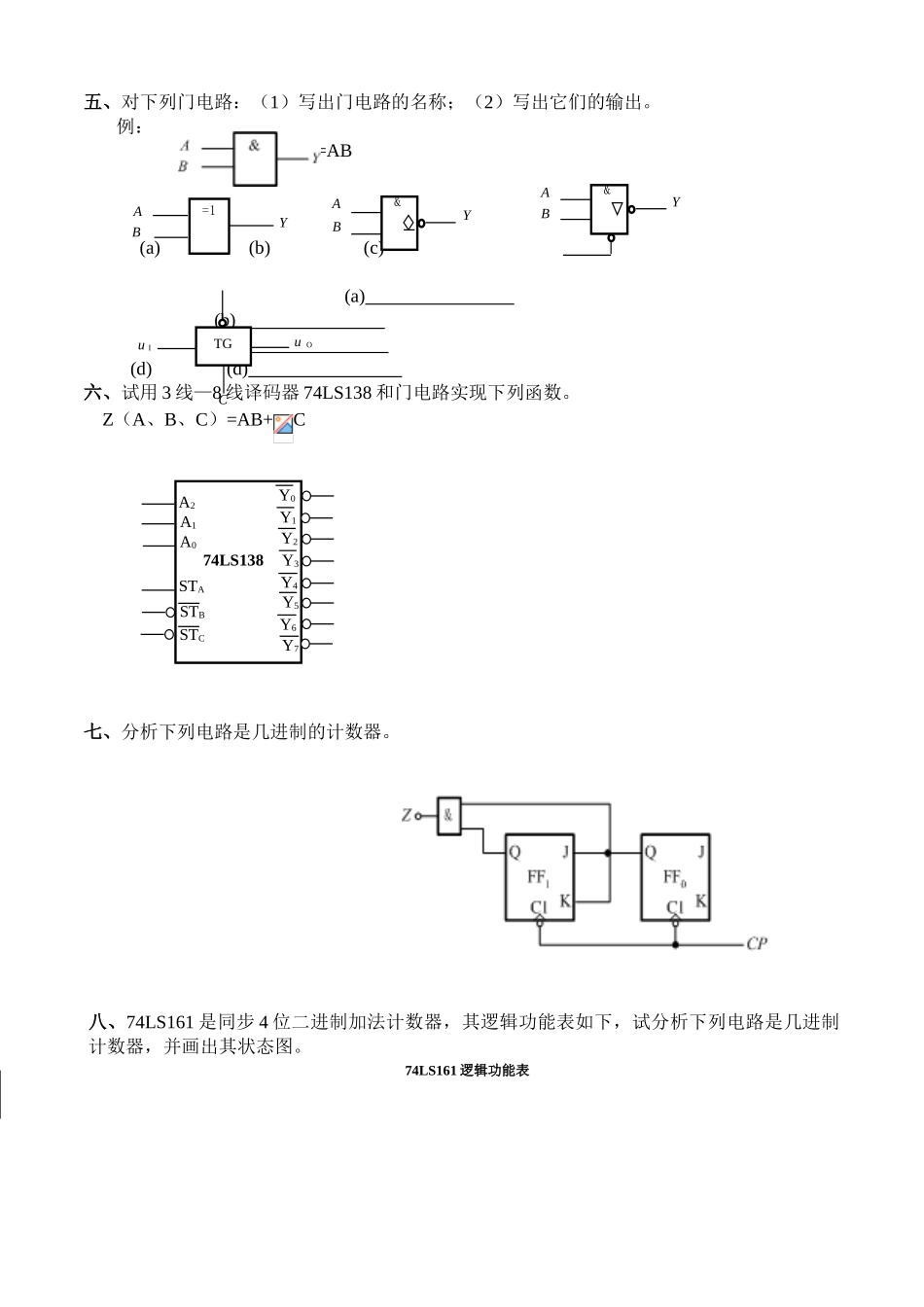

一、填空题 1．按逻辑功能的不同特点，数字电路可分为 和 两大类。2．在逻辑电路中，三极管通常工作在 和 状态。3．（406）10=（ ）8421BCD 4．一位数值比较器的逻辑功能是对输入的 数据进行比较，它有 、 、 三个输出端。5．TTL 集成 JK 触发器正常工作时，其和端应接 电平。 6．单稳态触发器有两个工作状态 和 ，其中 是暂時的。7．一般 ADC 的转换过程由 、 、 和 4 個步骤来完成。8．存储器的存储容量是指 。某一存储器的地址线为 A14～A0 ，数据线为 D3～D0 ，其存储容量是 。二、推断题1．TTL 或非门多余输入端可以接高电平。（ ）2．寄存器属于组合逻辑电路。（ ）3．555 定时器可以构成多谐振荡器、单稳态触发器、施密特触发器。（ ） 4．石英晶体振荡器的振荡频率取决于石英晶体的固有频率。（ ）5．PLA 的与阵列和或阵列均可编程。（ ）6．八路数据分配器的地址输入（选择控制）端有 8 个。（ ）7．关门电平 UOFF是允许的最大输入高电平。（ ）8．最常见的单片集成 DAC 属于倒 T 型电阻网络 DAC。（ ）三、選擇題 1．离散的，不连续的信号，称为（ ）。A．模拟信号 B.数字信号2．组合逻辑电路通常由（ ）组合而成。A．门电路 B.触发器 C.计数器3．8 线—3 线优先编码器的输入为 I0—I7 ，当优先级别最高的 I7有效时，其输出的值是（ ）。A．111 B.010 C.000 D.1014．十六路数据选择器的地址输入（选择控制）端有（ ）个。 A．16 B.2 C.4 D.85．一位 8421BCD 码译码器的数据输入线与译码输出线的组合是（ ）。A．4:6 B.1:10 C.4:10 D.2:46．常用的数字万用表中的 A/D 转换器是（ ）。A．逐次逼近型 ADC B.双积分 ADC C.并联比较型 ADC7．ROM 属于（ ）。A．组合逻辑电路 B.时序逻辑电路8．有一个左移移位寄存器，当预先置入 1011 后，其串行输入固定接 0，在 4 个移位脉冲 CP作用下，四位数据的移位过程是（ ）。A.1011--0110--1100--1000—0000 B.1011--0101--0010--0001—0000四、对下列 Z 函数要求：（1）列出真值表；（2）用卡诺图化简；（3）画出化简后的逻辑图。Z= BC=0五、对下列门电路：（1）写出门电路的名称；（2）写出它们的输出。例： 与门 Y=AB (a) (b) (c) (a) (b) (c) (d) (d) 六、试用 3 线—8 线译码器 74LS138 和门电路实现下列函数。 Z（A、B、C）=AB+C 七、分析下列电路是几进制的计数器。...
