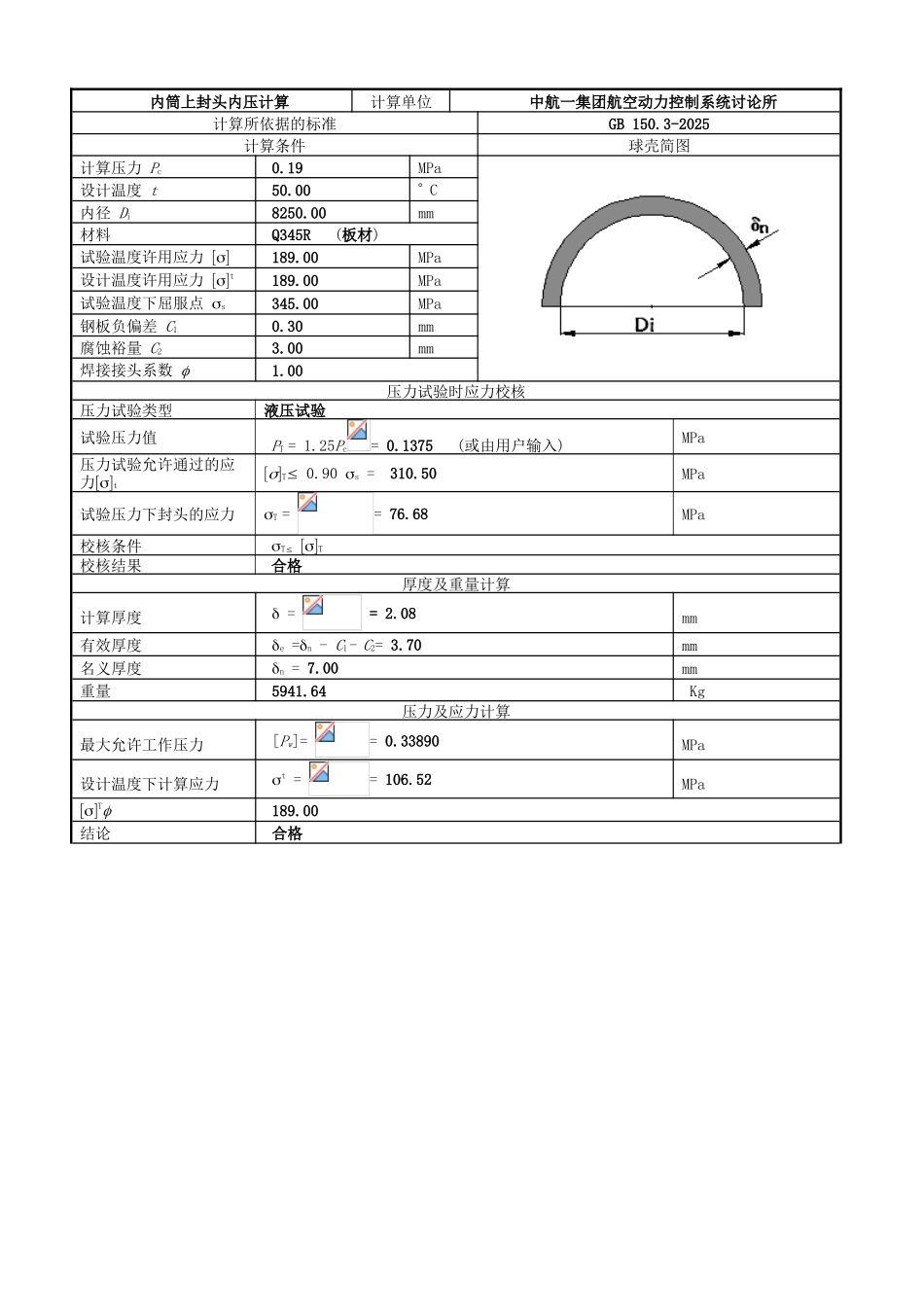

内筒上封头内压计算计算单位 中航一集团航空动力控制系统讨论所计算所依据的标准GB 150
3-2025 计算条件球壳简图计算压力 Pc 0
19MPa设计温度 t 50
00 C内径 Di 8250
00mm材料 Q345R (板材)试验温度许用应力 189
00MPa设计温度许用应力 t 189
00MPa试验温度下屈服点 s 345
00MPa钢板负偏差 C1 0
30mm腐蚀裕量 C2 3
00mm焊接接头系数 1
00压力试验时应力校核压力试验类型液压试验试验压力值 PT = 1
25Pc= 0
1375 (或由用户输入)MPa压力试验允许通过的应力tT 0
90 s = 310
50MPa试验压力下封头的应力T = = 76
68MPa校核条件T T校核结果合格厚度及重量计算计算厚度 = = 2
08mm有效厚度 e =n - C1- C2= 3
70mm名义厚度 n = 7
00mm重量 5941
64 Kg压力及应力计算最大允许工作压力 [Pw]= = 0
33890MPa设计温度下计算应力 t = = 106
52MPaT 189
00结论 合格
