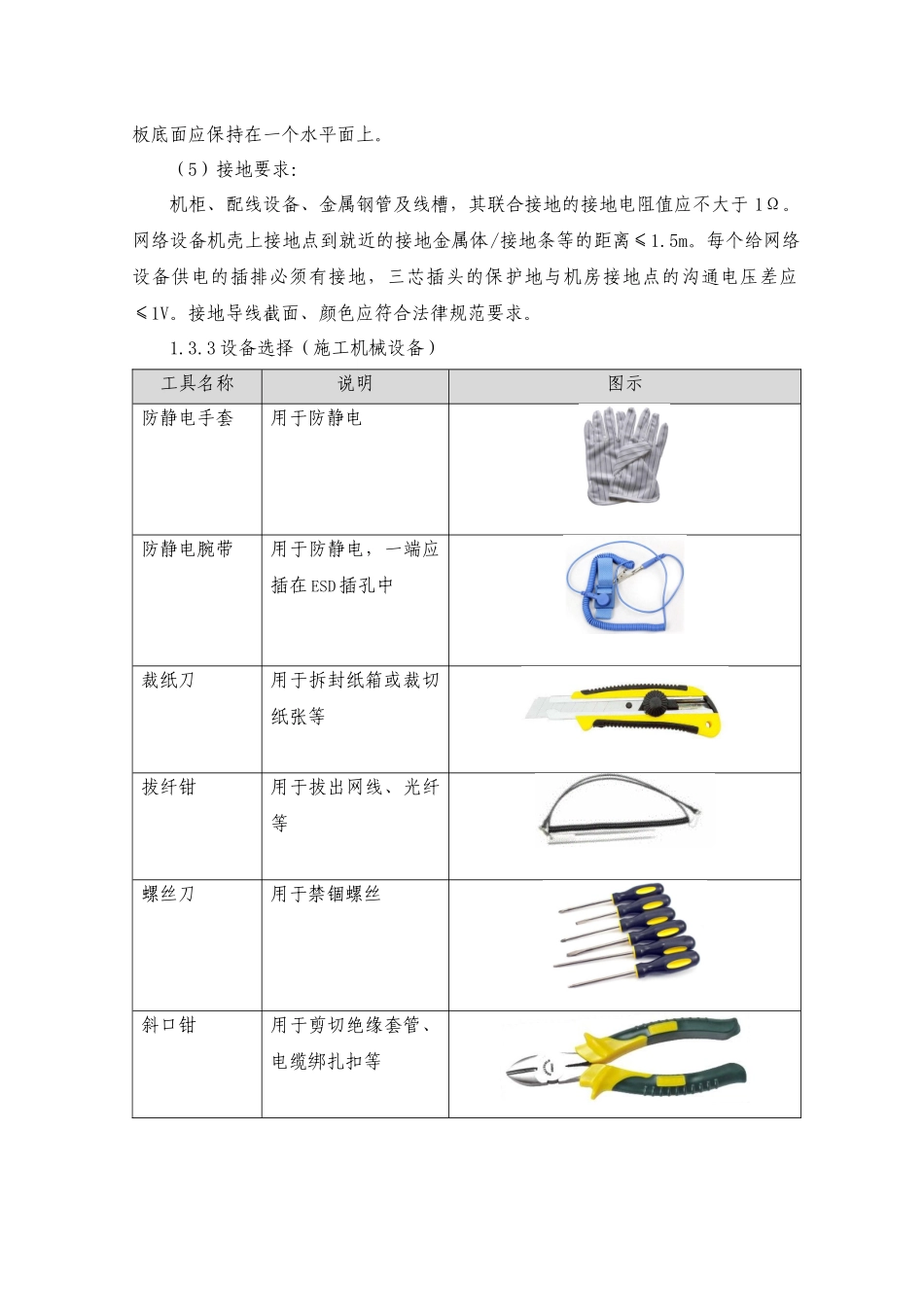

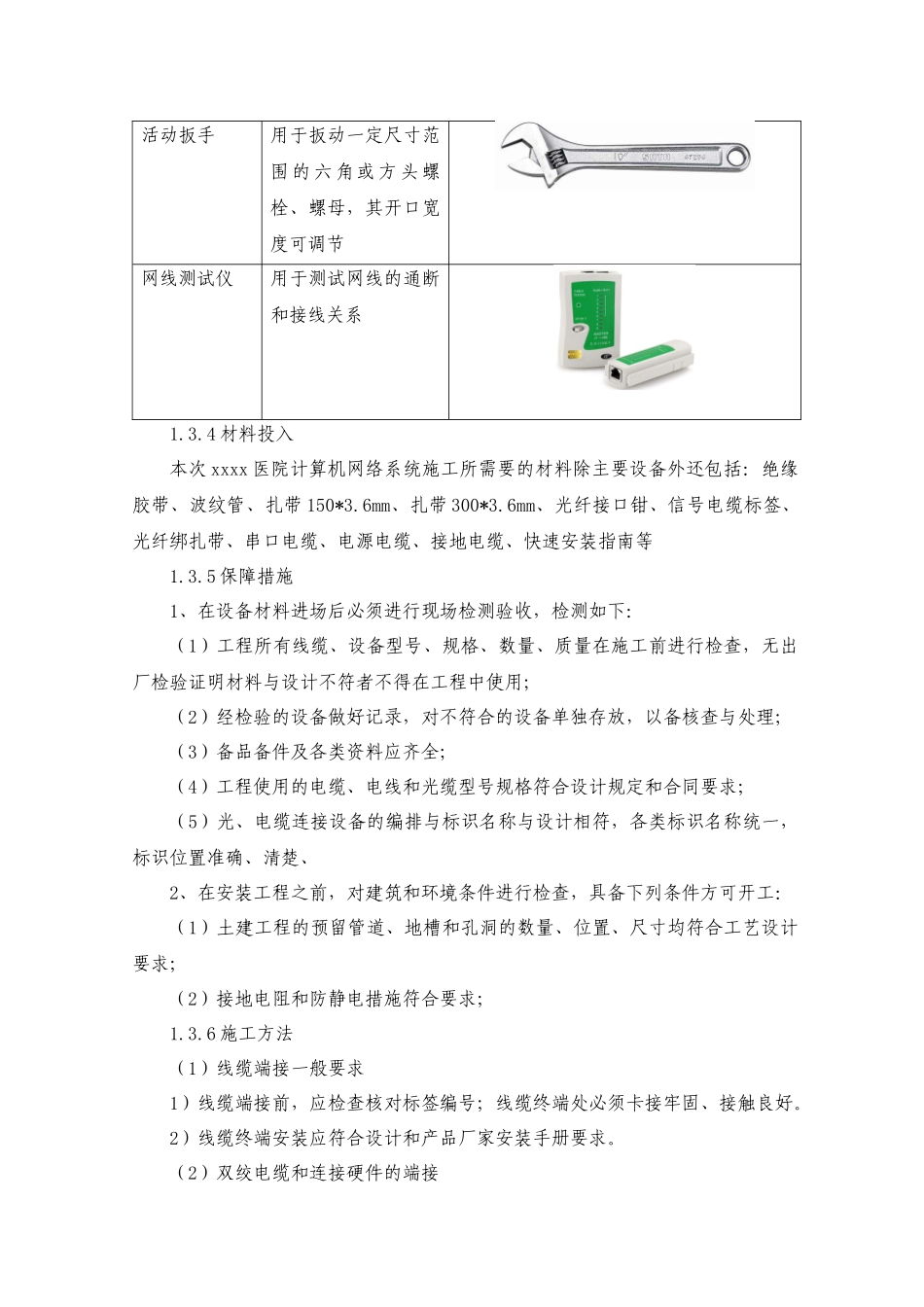

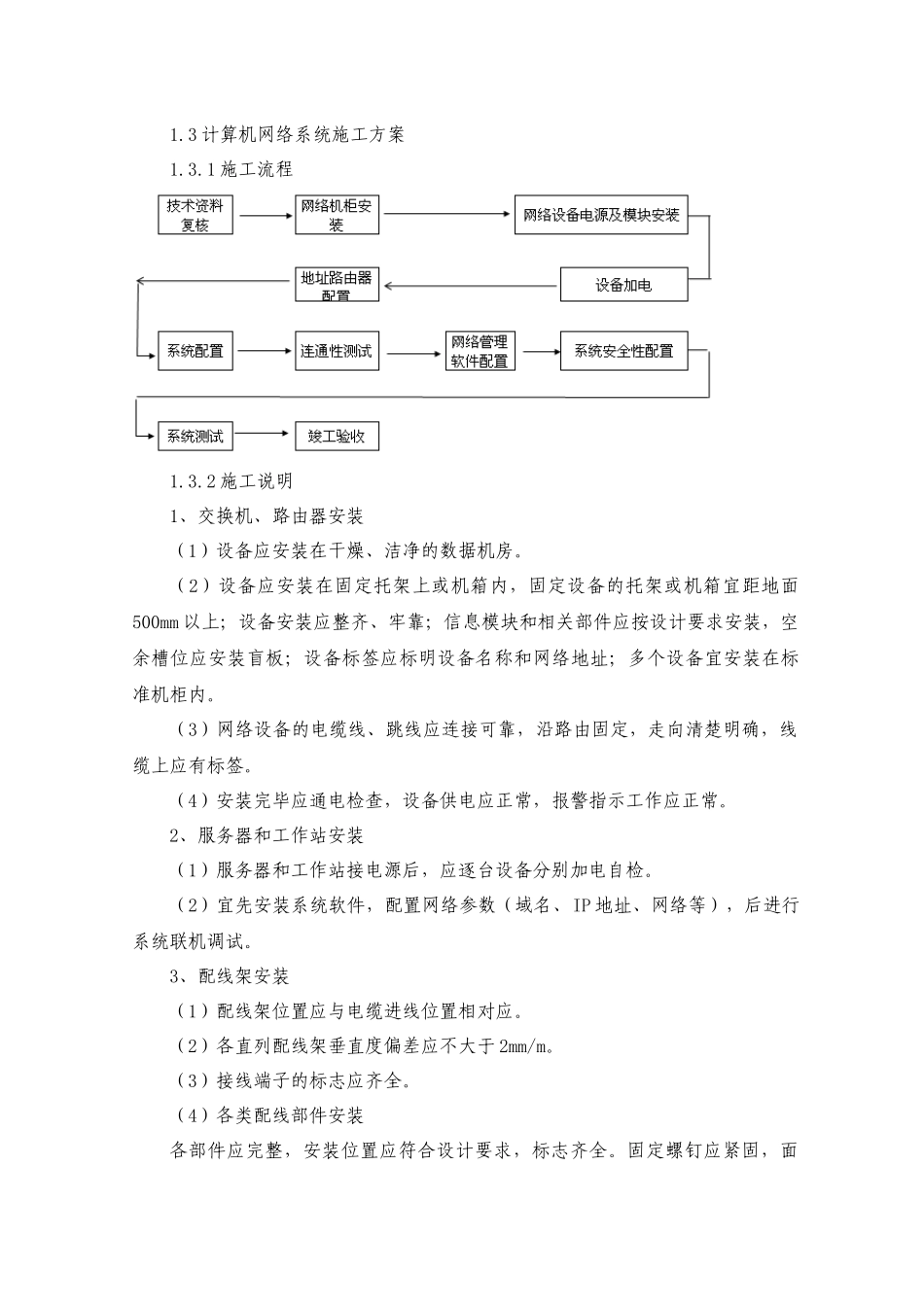

1.3 计算机网络系统施工方案1.3.1 施工流程1.3.2 施工说明1、交换机、路由器安装（1）设备应安装在干燥、洁净的数据机房。（2）设备应安装在固定托架上或机箱内，固定设备的托架或机箱宜距地面500mm 以上；设备安装应整齐、牢靠；信息模块和相关部件应按设计要求安装，空余槽位应安装盲板；设备标签应标明设备名称和网络地址；多个设备宜安装在标准机柜内。（3）网络设备的电缆线、跳线应连接可靠，沿路由固定，走向清楚明确，线缆上应有标签。（4）安装完毕应通电检查，设备供电应正常，报警指示工作应正常。2、服务器和工作站安装（1）服务器和工作站接电源后，应逐台设备分别加电自检。（2）宜先安装系统软件，配置网络参数（域名、IP 地址、网络等），后进行系统联机调试。3、配线架安装（1）配线架位置应与电缆进线位置相对应。（2）各直列配线架垂直度偏差应不大于 2mm/m。（3）接线端子的标志应齐全。（4）各类配线部件安装各部件应完整，安装位置应符合设计要求，标志齐全。固定螺钉应紧固，面板底面应保持在一个水平面上。（5）接地要求：机柜、配线设备、金属钢管及线槽，其联合接地的接地电阻值应不大于 1Ω。网络设备机壳上接地点到就近的接地金属体/接地条等的距离≤1.5m。每个给网络设备供电的插排必须有接地，三芯插头的保护地与机房接地点的沟通电压差应≤1V。接地导线截面、颜色应符合法律规范要求。1.3.3 设备选择（施工机械设备）工具名称说明图示防静电手套用于防静电防静电腕带用于防静电，一端应插在 ESD 插孔中裁纸刀用于拆封纸箱或裁切纸张等拔纤钳用于拔出网线、光纤等螺丝刀用于禁锢螺丝斜口钳用于剪切绝缘套管、电缆绑扎扣等活动扳手用于扳动一定尺寸范围 的 六 角 或 方 头 螺栓、螺母，其开口宽度可调节网线测试仪用于测试网线的通断和接线关系1.3.4 材料投入本次 xxxx 医院计算机网络系统施工所需要的材料除主要设备外还包括：绝缘胶带、波纹管、扎带 150*3.6mm、扎带 300*3.6mm、光纤接口钳、信号电缆标签、光纤绑扎带、串口电缆、电源电缆、接地电缆、快速安装指南等1.3.5 保障措施1、在设备材料进场后必须进行现场检测验收，检测如下：（1）工程所有线缆、设备型号、规格、数量、质量在施工前进行检查，无出厂检验证明材料与设计不符者不得在工程中使用；（2）经检验的设备做好记录，对不符合的设备单独存放，以备核查与处理；（3）备品备件及各类资料应齐全；（4）工程使用的电缆、电线...
