计量泵的检修规程

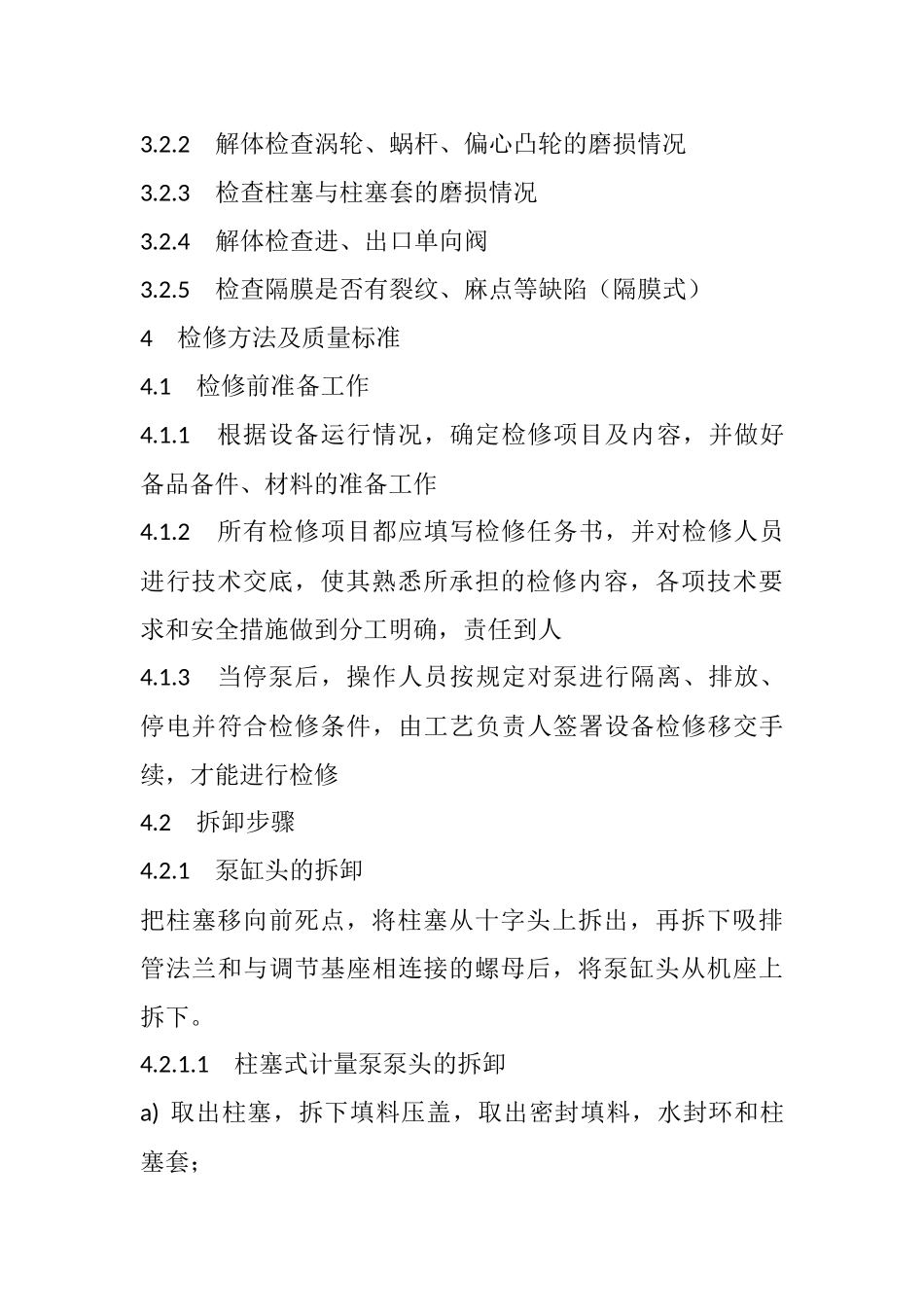

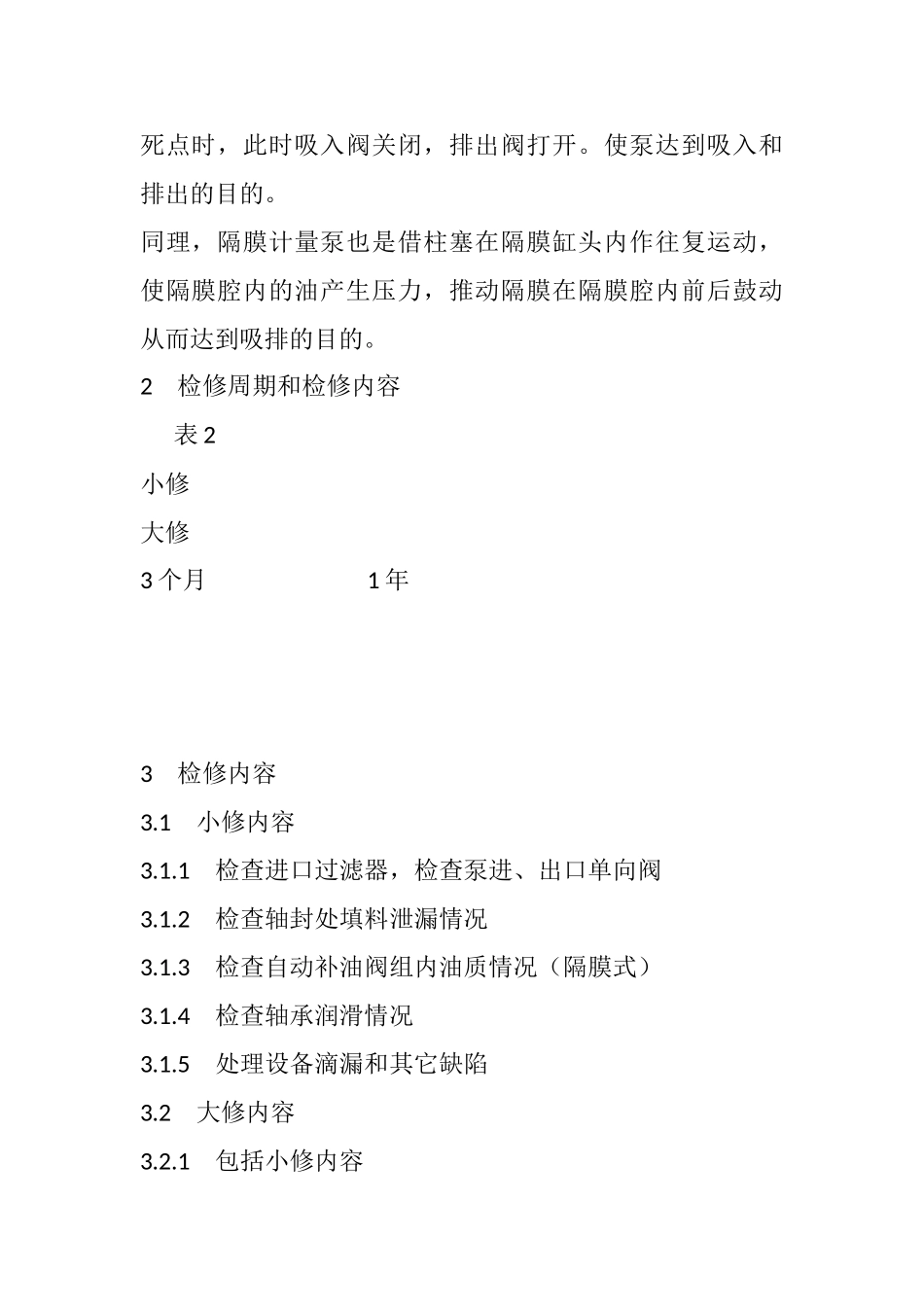

1 设备概况本规程适用于 J 型系列计量泵（柱塞式、隔膜式）的检修，也适用于其它同类型的计量泵的检修。1.1 设备技术性能J 系列计量泵适用于输送温度-30℃~100℃，粘度 0.3~8m2/S的不含固态颗粒的腐蚀或非腐蚀性液体，且泵的流量可在0%~100%内无级调节。1.2 设备特性参数 表 1型号 J5-M2000/2.5Ⅳ 电机功率 5.5KW流量 2000L/h 转速 135r/min出 口 压 力 2.5Mpa 行 程 70mm1.3 设备工作原理概述该系列泵采纳了准确性高的 N 型轴式的传动机构。电机经联轴器与蜗杆直连，并带动蜗杆、涡轮套、偏心凸轮作回旋运动。N 型轴装在偏心凸轮内，并与衬套连杆和十字头相连接，组成曲柄连杆机构，使十字头在连杆架内作往复运动。柱塞与十字头直联，柱塞也作往复运动。当柱塞移向后死点时，泵容积腔形成一个行程容积的真空。在大气压力的作用下，将吸入阀打开，液体被吸入。当柱塞移向前死点时，此时吸入阀关闭，排出阀打开。使泵达到吸入和排出的目的。同理，隔膜计量泵也是借柱塞在隔膜缸头内作往复运动，使隔膜腔内的油产生压力，推动隔膜在隔膜腔内前后鼓动从而达到吸排的目的。2 检修周期和检修内容 表 2小修大修3 个月 1 年3 检修内容3.1 小修内容3.1.1 检查进口过滤器，检查泵进、出口单向阀3.1.2 检查轴封处填料泄漏情况3.1.3 检查自动补油阀组内油质情况（隔膜式）3.1.4 检查轴承润滑情况3.1.5 处理设备滴漏和其它缺陷3.2 大修内容3.2.1 包括小修内容3.2.2 解体检查涡轮、蜗杆、偏心凸轮的磨损情况3.2.3 检查柱塞与柱塞套的磨损情况3.2.4 解体检查进、出口单向阀3.2.5 检查隔膜是否有裂纹、麻点等缺陷（隔膜式）4 检修方法及质量标准4.1 检修前准备工作4.1.1 根据设备运行情况，确定检修项目及内容，并做好备品备件、材料的准备工作4.1.2 所有检修项目都应填写检修任务书，并对检修人员进行技术交底，使其熟悉所承担的检修内容，各项技术要求和安全措施做到分工明确，责任到人4.1.3 当停泵后，操作人员按规定对泵进行隔离、排放、停电并符合检修条件，由工艺负责人签署设备检修移交手续，才能进行检修4.2 拆卸步骤4.2.1 泵缸头的拆卸把柱塞移向前死点，将柱塞从十字头上拆出，再拆下吸排管法兰和与调节基座相连接的螺母后，将泵缸头从机座上拆下。4.2.1.1 柱塞式计量泵泵头的拆卸a) 取出柱塞，拆下填料压盖，取出密封填料，水封环和柱塞套；b) 拆下吸排管法兰，依次取下衬套、限位器、阀球、阀...
