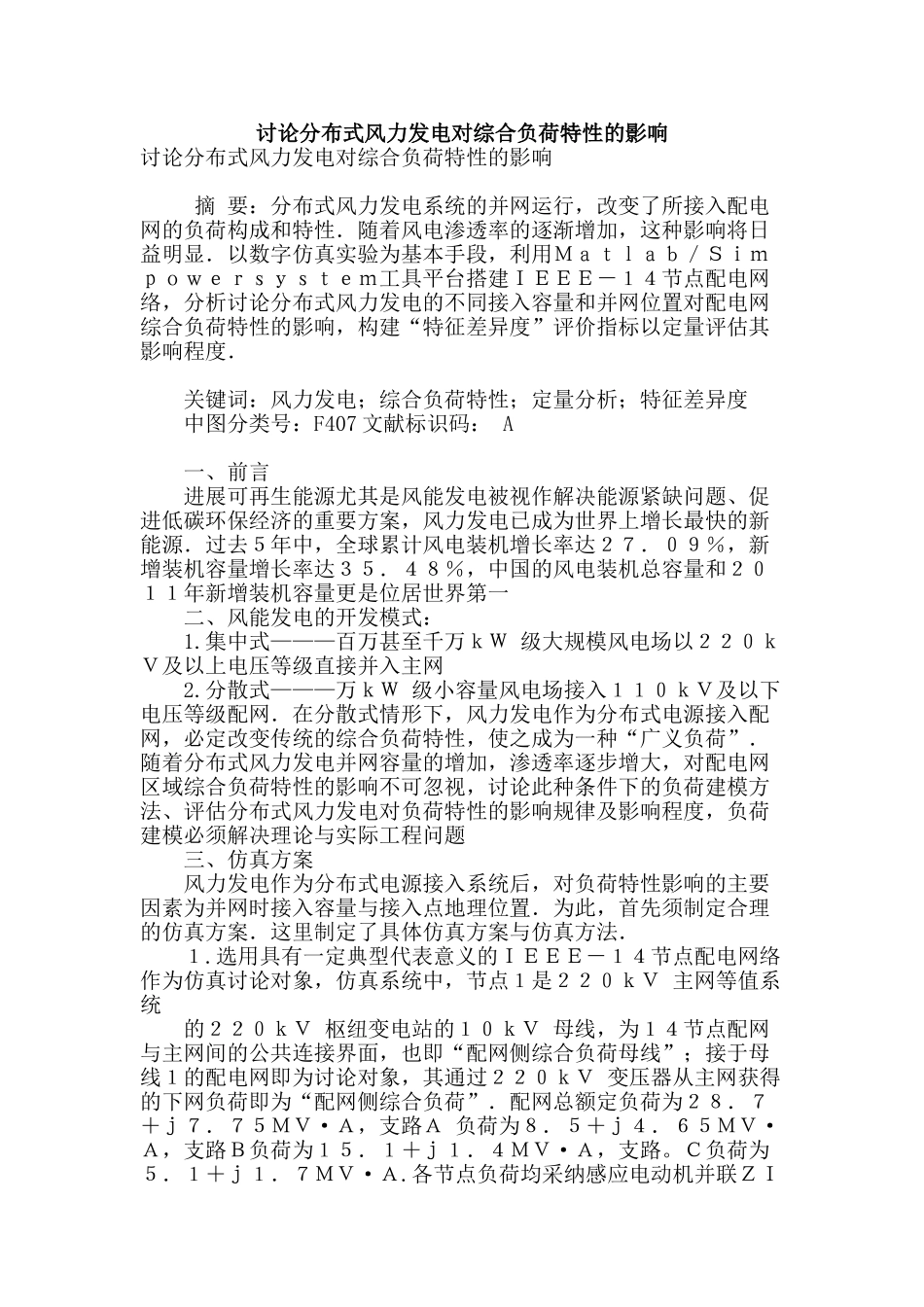

讨论分布式风力发电对综合负荷特性的影响讨论分布式风力发电对综合负荷特性的影响 摘 要：分布式风力发电系统的并网运行，改变了所接入配电网的负荷构成和特性．随着风电渗透率的逐渐增加，这种影响将日益明显．以数字仿真实验为基本手段，利用Ｍａｔｌａｂ／Ｓｉｍｐｏｗｅｒｓｙｓｔｅｍ工具平台搭建ＩＥＥＥ－１４节点配电网络，分析讨论分布式风力发电的不同接入容量和并网位置对配电网综合负荷特性的影响，构建“特征差异度”评价指标以定量评估其影响程度． 关键词：风力发电；综合负荷特性；定量分析；特征差异度 中图分类号：F407 文献标识码： A 一、前言 进展可再生能源尤其是风能发电被视作解决能源紧缺问题、促进低碳环保经济的重要方案，风力发电已成为世界上增长最快的新能源．过去５年中，全球累计风电装机增长率达２７．０９％，新增装机容量增长率达３５．４８％，中国的风电装机总容量和２０１１年新增装机容量更是位居世界第一 二、风能发电的开发模式： 1.集中式———百万甚至千万ｋＷ 级大规模风电场以２２０ｋＶ及以上电压等级直接并入主网 2.分散式———万ｋＷ 级小容量风电场接入１１０ｋＶ及以下电压等级配网．在分散式情形下，风力发电作为分布式电源接入配网，必定改变传统的综合负荷特性，使之成为一种“广义负荷”．随着分布式风力发电并网容量的增加，渗透率逐步增大，对配电网区域综合负荷特性的影响不可忽视，讨论此种条件下的负荷建模方法、评估分布式风力发电对负荷特性的影响规律及影响程度，负荷建模必须解决理论与实际工程问题 三、仿真方案 风力发电作为分布式电源接入系统后，对负荷特性影响的主要因素为并网时接入容量与接入点地理位置．为此，首先须制定合理的仿真方案．这里制定了具体仿真方案与仿真方法． １.选用具有一定典型代表意义的ＩＥＥＥ－１４节点配电网络作为仿真讨论对象，仿真系统中，节点１是２２０ｋＶ 主网等值系统 的２２０ｋＶ 枢纽变电站的１０ｋＶ 母线，为１４节点配网与主网间的公共连接界面，也即“配网侧综合负荷母线”；接于母线１的配电网即为讨论对象，其通过２２０ｋＶ 变压器从主网获得的下网负荷即为“配网侧综合负荷”．配网总额定负荷为２８．７＋ｊ７．７５ＭＶ·Ａ，支路Ａ 负荷为８．５＋ｊ４．６５ＭＶ·Ａ，支路Ｂ负荷为１５．１＋ｊ１．４ＭＶ·Ａ，支路。Ｃ负荷为５．１＋ｊ１．７ＭＶ·Ａ.各节点负荷均采纳感应电动机并联ＺＩＰ的综合...
