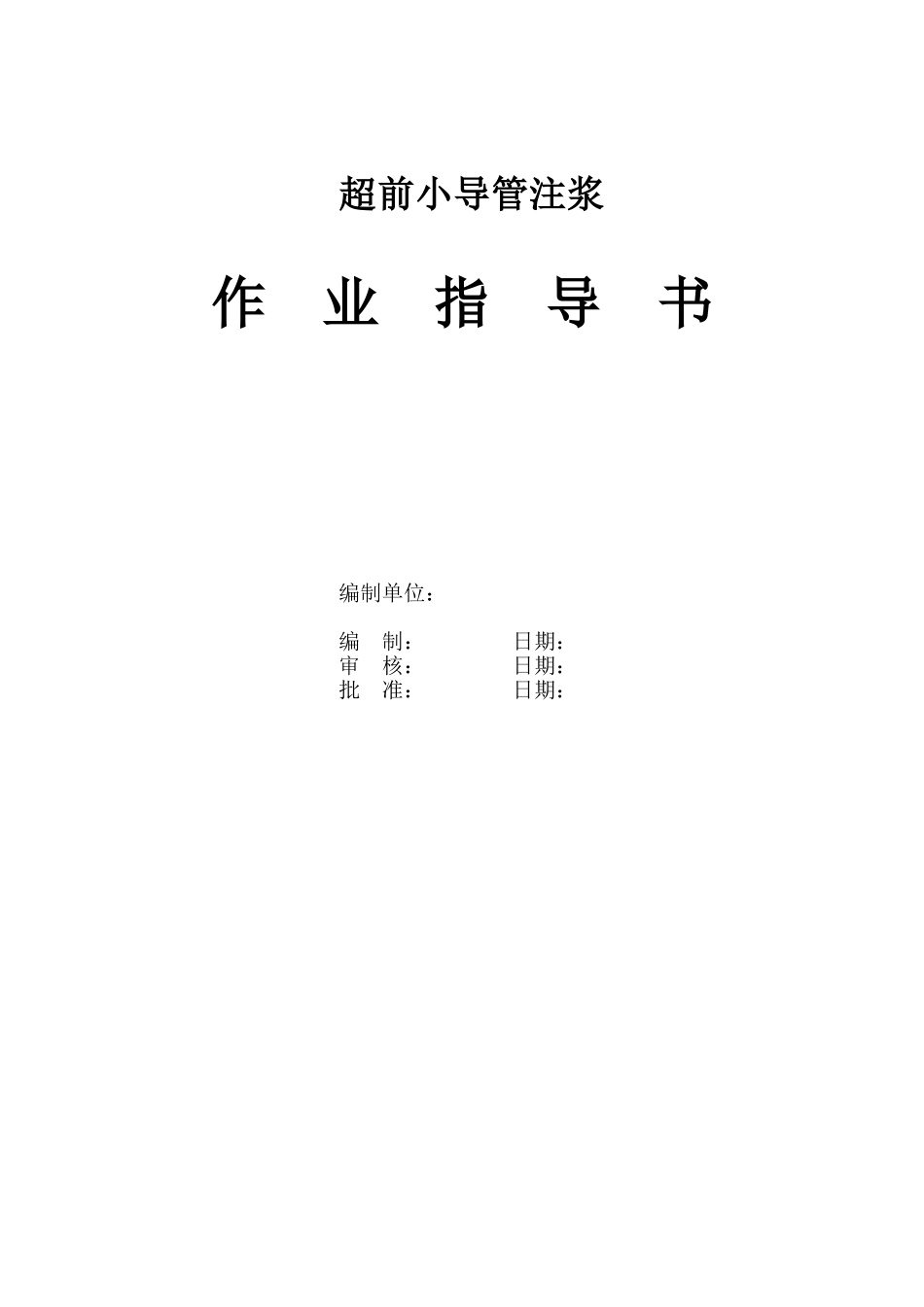

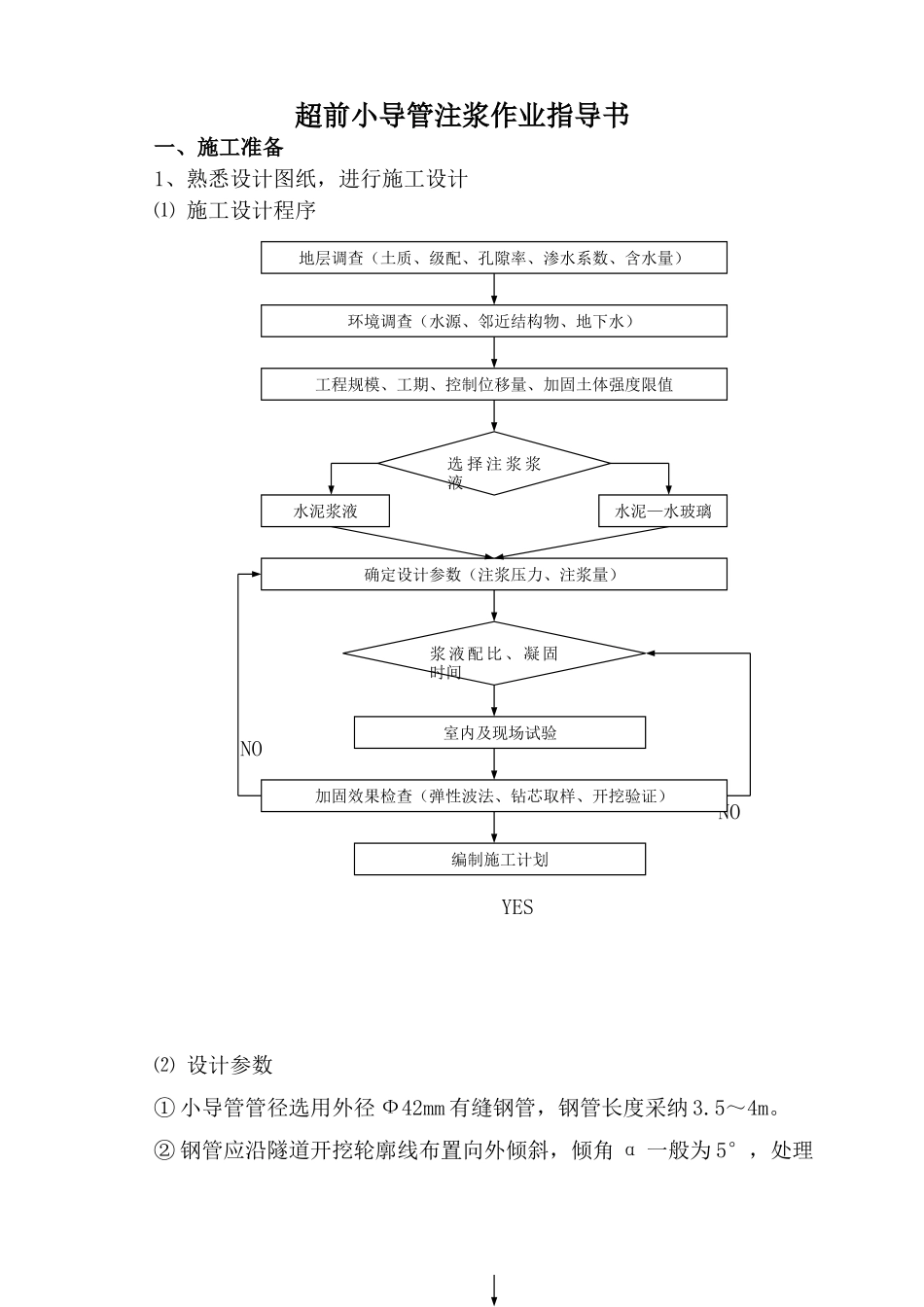

超前小导管注浆作 业 指 导 书编制单位： 编 制： 日期：审 核： 日期：批 准： 日期：超前小导管注浆作业指导书一、施工准备1、熟悉设计图纸，进行施工设计⑴ 施工设计程序 NO NO YES ⑵ 设计参数① 小导管管径选用外径 Ф42mm 有缝钢管，钢管长度采纳 3.5～4m。② 钢管应沿隧道开挖轮廓线布置向外倾斜，倾角 α 一般为 5°，处理地层调查（土质、级配、孔隙率、渗水系数、含水量）环境调查（水源、邻近结构物、地下水）工程规模、工期、控制位移量、加固土体强度限值选 择 注 浆 浆液水泥浆液水泥—水玻璃确定设计参数（注浆压力、注浆量）浆 液 配 比 、 凝 固时间室内及现场试验加固效果检查（弹性波法、钻芯取样、开挖验证）编制施工计划坍体可适当加大。③ 注浆压力应根据地层致密程度决定，一般为 0.5～1.0Mpa，劈裂注浆可适当加大，应小于等于覆盖压力，即 P＜γh，对于松散体和坍方段一般 P＜1Mpa。式中 γ—土体容重；h—覆盖层厚度。④ 纵向前后相邻两排小导管搭接的水平投影长度 b 一般不宜小于1.0m。⑤ 横向小导管沿开挖轮廓布置如图 3。Ⅱ类围岩注浆时采纳单排管；或处理坍方时可采纳双排管；松软层可采纳双排以上的多排管；渗入性注浆宜采纳单排管；大断面或注浆效果差时可采纳双排管。渗入性注浆导管环向间距 α 应通过试验确定，但不得超过 0.3m，无试验条件时，视地质条件按 0.2～0.3m 选用。注浆试验主要目的是选定注浆压力 P、注浆半径 γ 及注浆量。在选定注浆半径 γ 后，可按两圆相交形成厚度等于 30cm，确定孔距⑥ 注浆浆液应优先选用水泥浆液，当地下水丰富或有淤泥流砂时，可采纳水泥---水玻璃双液浆。2、加工导管、准备器材：导管全图、展开图3、人员就位：① 加工班组：4 人，分工制作小导管及临时支护材料。② 电工及机械司机：3 人，分管空压机、注浆泵、搅拌机等。③ 打管工班：6 人，负责钻孔、打管。④ 注浆工班：6 人，分工注浆及封闭开挖面工作。4、设备配备：主要机具设备配备见下表。小导管注浆施工的主要机具设备一览表序号机具名称规 格单位用 途数量备 注1风枪台钻孔打管12游锤自制把打管1无孔强行打管进用悬吊重锤打管3吹风管Ф20 钢管根吹孔14注浆泵单液浆用 UB-3双液浆用 2TZG-60/50台注浆用25拌合机台拌水泥浆26混合器个1双液时用，自制7注浆嘴个注浆用18浆液桶个盛放浆液29波美表个测浆液浓度310量杯个试验211水桶个312胶...
