超大单元钢铝组合防火玻璃幕墙施工工法

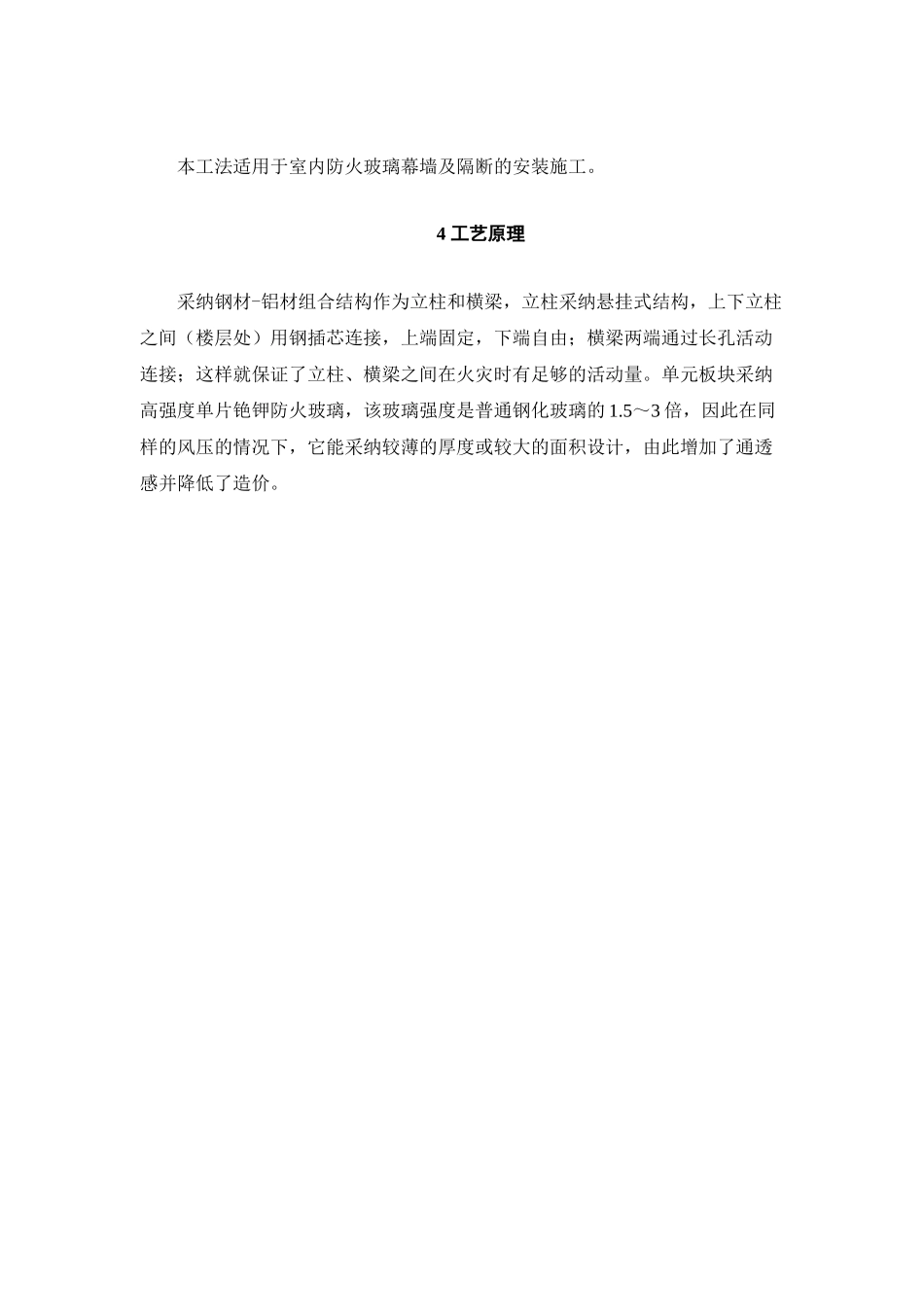

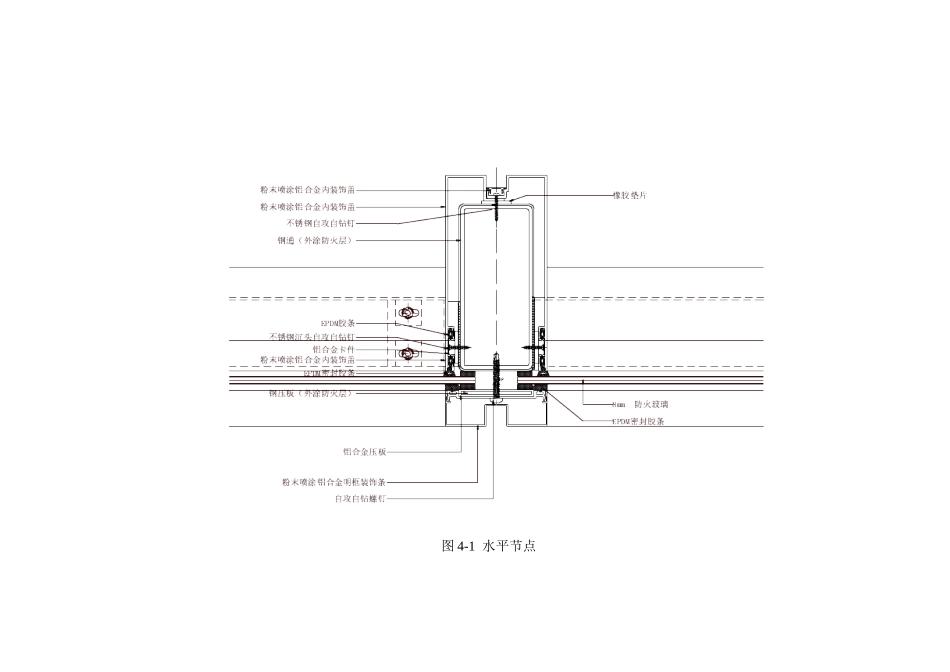

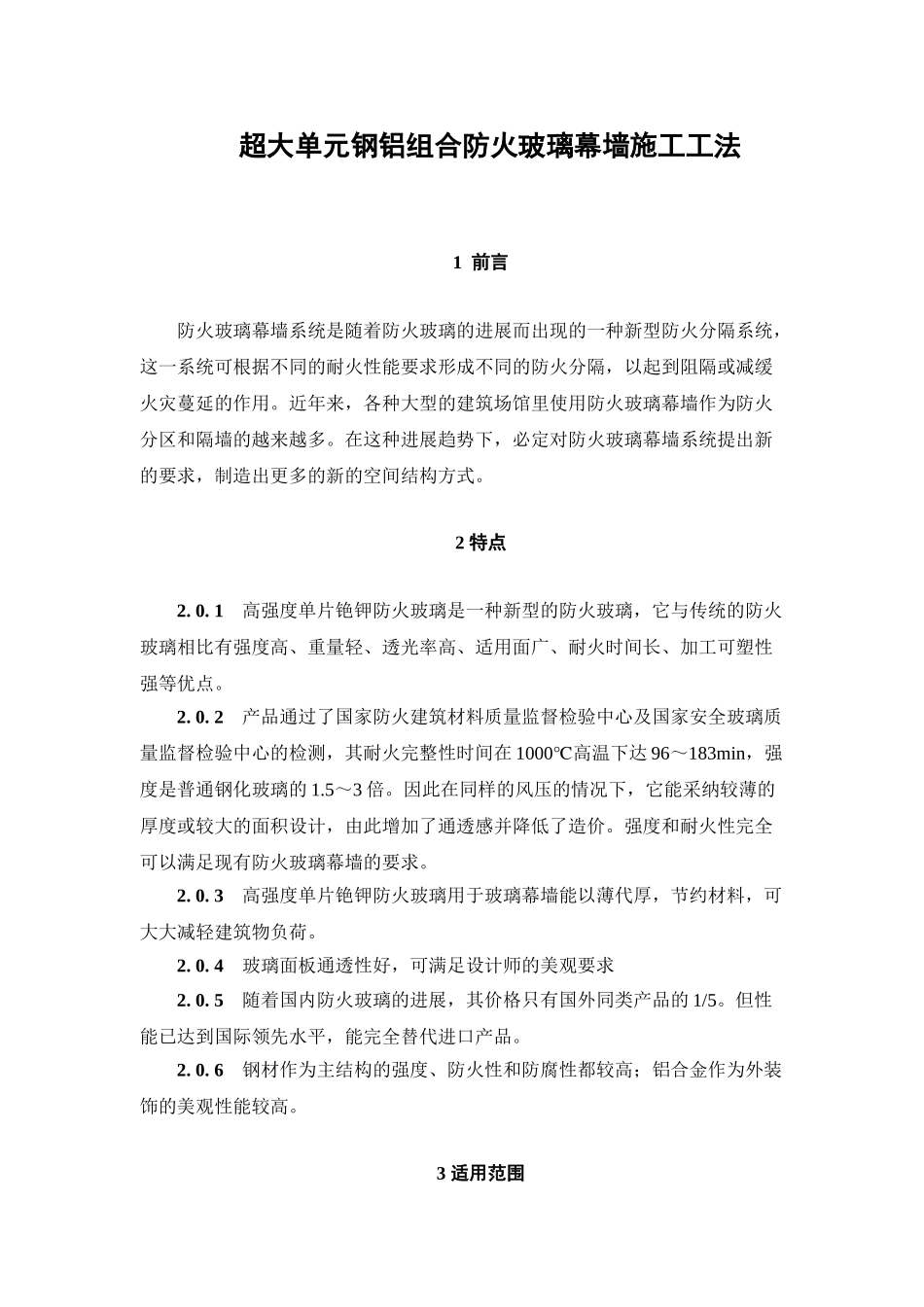

超大单元钢铝组合防火玻璃幕墙施工工法1 前言防火玻璃幕墙系统是随着防火玻璃的进展而出现的一种新型防火分隔系统，这一系统可根据不同的耐火性能要求形成不同的防火分隔，以起到阻隔或减缓火灾蔓延的作用。近年来，各种大型的建筑场馆里使用防火玻璃幕墙作为防火分区和隔墙的越来越多。在这种进展趋势下，必定对防火玻璃幕墙系统提出新的要求，制造出更多的新的空间结构方式。2 特点2. 0. 1 高强度单片铯钾防火玻璃是一种新型的防火玻璃，它与传统的防火玻璃相比有强度高、重量轻、透光率高、适用面广、耐火时间长、加工可塑性强等优点。2. 0. 2 产品通过了国家防火建筑材料质量监督检验中心及国家安全玻璃质量监督检验中心的检测，其耐火完整性时间在 1000℃高温下达 96～183min，强度是普通钢化玻璃的 1.5～3 倍。因此在同样的风压的情况下，它能采纳较薄的厚度或较大的面积设计，由此增加了通透感并降低了造价。强度和耐火性完全可以满足现有防火玻璃幕墙的要求。2. 0. 3 高强度单片铯钾防火玻璃用于玻璃幕墙能以薄代厚，节约材料，可大大减轻建筑物负荷。2. 0. 4 玻璃面板通透性好，可满足设计师的美观要求2. 0. 5 随着国内防火玻璃的进展，其价格只有国外同类产品的 1/5。但性能已达到国际领先水平，能完全替代进口产品。2. 0. 6 钢材作为主结构的强度、防火性和防腐性都较高；铝合金作为外装饰的美观性能较高。3 适用范围本工法适用于室内防火玻璃幕墙及隔断的安装施工。4 工艺原理采纳钢材-铝材组合结构作为立柱和横梁，立柱采纳悬挂式结构，上下立柱之间（楼层处）用钢插芯连接，上端固定，下端自由；横梁两端通过长孔活动连接；这样就保证了立柱、横梁之间在火灾时有足够的活动量。单元板块采纳高强度单片铯钾防火玻璃，该玻璃强度是普通钢化玻璃的 1.5～3 倍，因此在同样的风压的情况下，它能采纳较薄的厚度或较大的面积设计，由此增加了通透感并降低了造价。图 4-1 水平节点图 4-2 垂直节点5 工艺流程与操作要点5. 1 工艺流程图 5. 1测量、放线预 埋 件锚固螺栓支座紧固件龙骨安装焊 接层间防火层玻璃安装、清洗胶缝表面、打胶装饰板条 密 封清洁收口自 检报 验刊 防 腐防 火钢材加工型材、现场等进场 分类推放5. 2 操作要点5. 2. 1 测量放线1 根据主体结构各层柱上已弹竖向轴线，对比原结构设计图轴线尺寸，用经纬仪核实后，在各层楼板边缘弹出竖向龙骨的中心线，弹线应从两...
