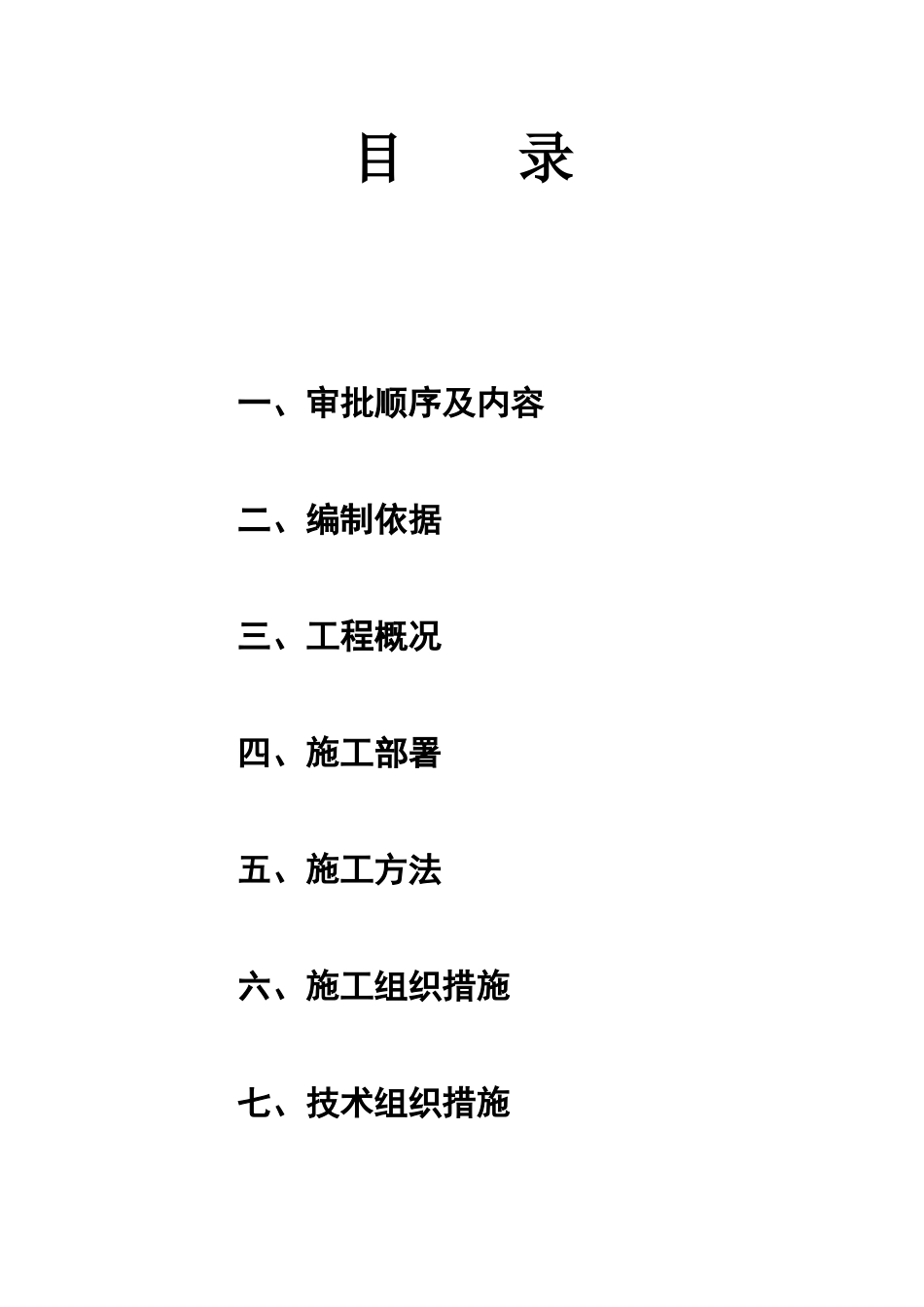

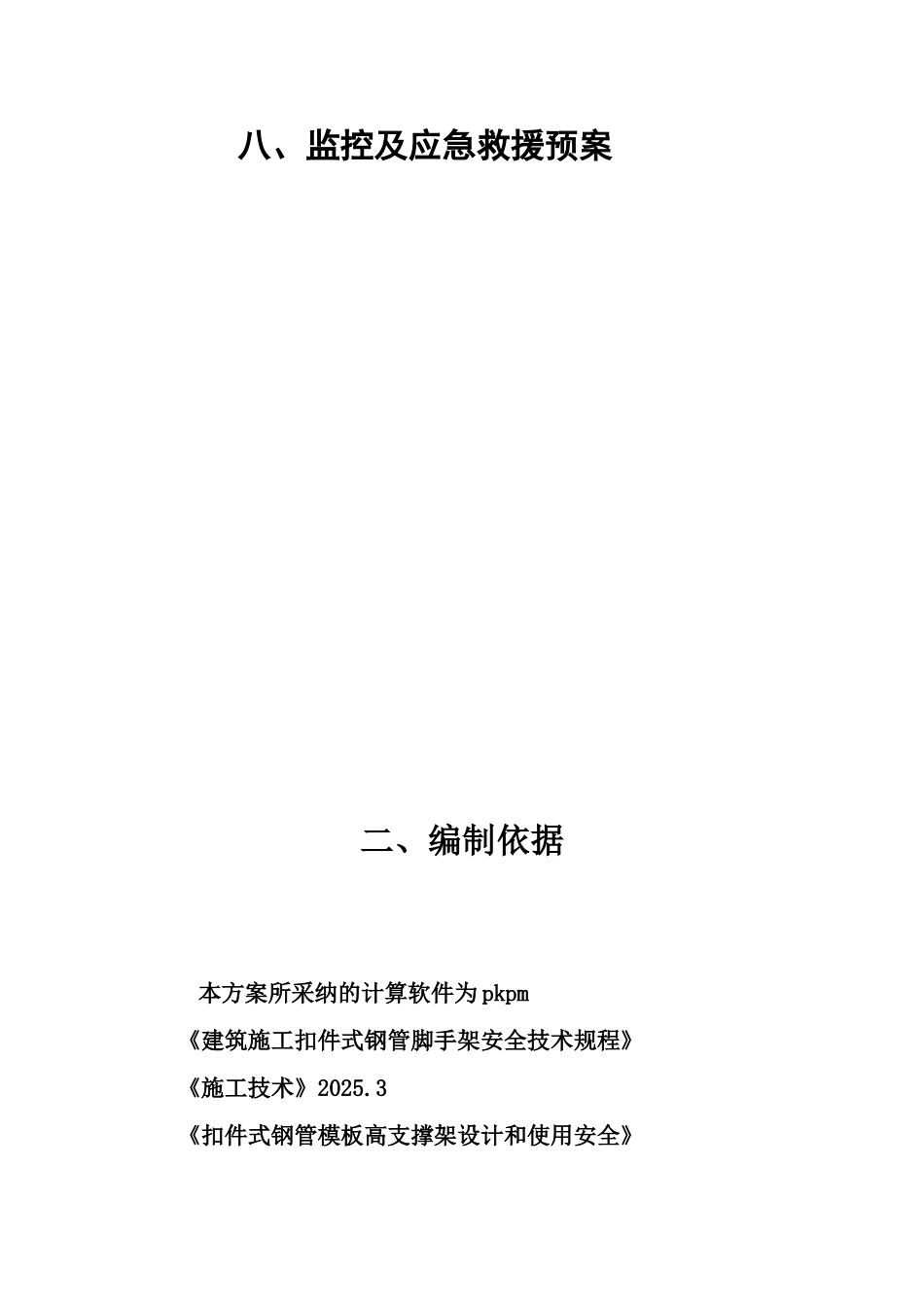

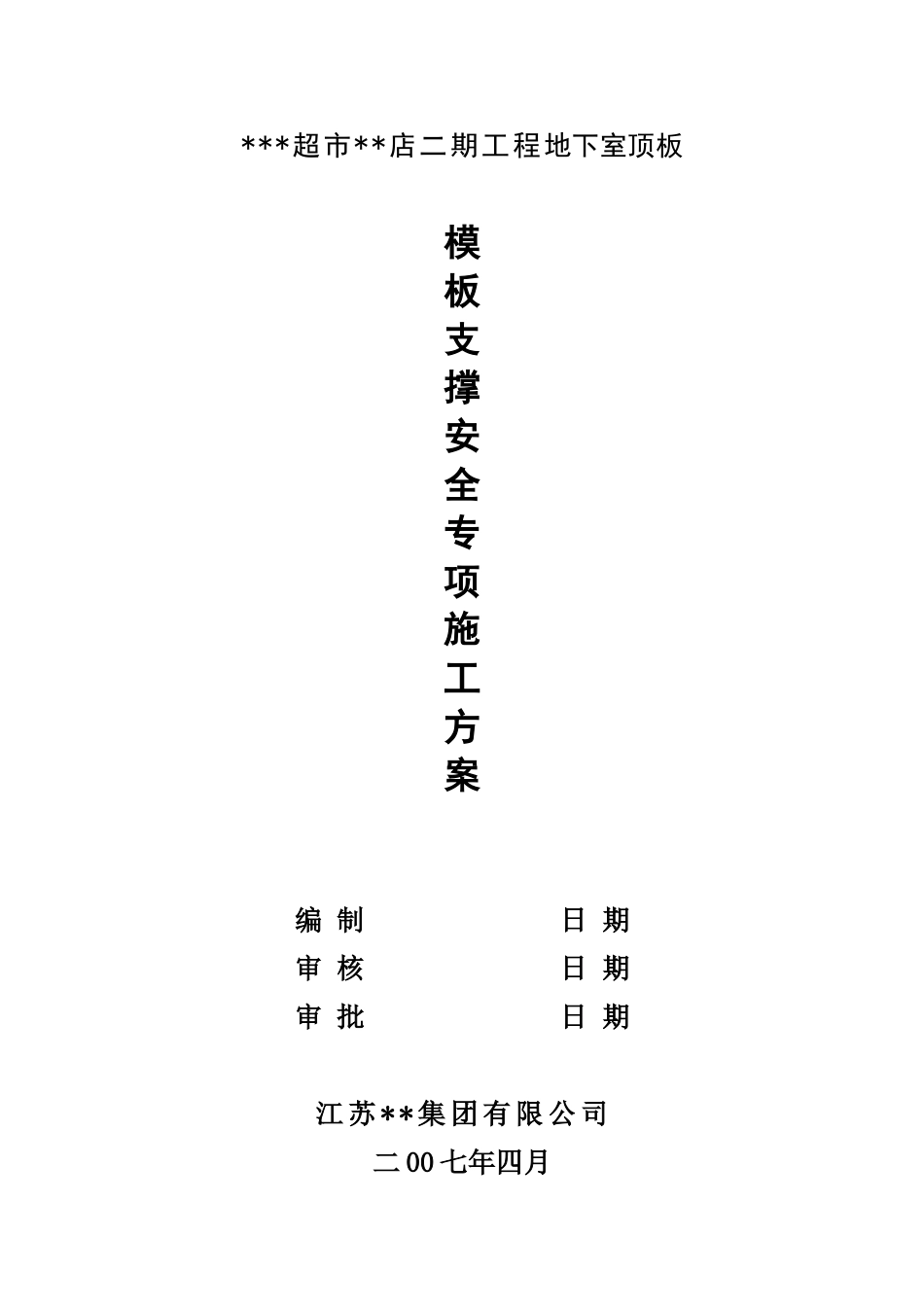

***超市**店二期工程地下室顶板模板支撑安全专项施工方案编 制 日 期审 核 日 期审 批 日 期江 苏 * * 集 团 有 限 公 司二 00 七年四月目 录一、审批顺序及内容二、编制依据三、工程概况四、施工部署五、施工方法六、施工组织措施七、技术组织措施八、监控及应急救援预案二、编制依据 本方案所采纳的计算软件为 pkpm《建筑施工扣件式钢管脚手架安全技术规程》《施工技术》2025.3《扣件式钢管模板高支撑架设计和使用安全》《JGJ130-2001》三、工程概况本工程为***超市**店二期新建工程，位于**市**路与**东路交叉处，该工程由**市**房产置业有限公司投资兴建，上海**建筑工程设计有限公司进行设计，江苏**集团有限公司承建。***超市**店二期新建工程为多层大型商业建筑，地下室主要为机动车停车库及设备用房。本工程为框架结构建筑，建筑层数为地上三层（局部四层），地下一层，总建筑面积为 36065㎡，其中地上部位为 28627㎡，地下室为 7438㎡，规划总用地面积为 13900㎡，建筑占地面积为 8330㎡。本工程设计标高±0.000 相当于**路道路中心标高 0.150M（黄海高程 2.450），建筑总高度为 20.25M，室内外高差为 0.150M。最大梁截面为 1500*600，最大板厚为 600（现浇混凝土 GBF 空心无梁楼盖，空心楼板采纳建设部推广的专利技术“现浇混凝土GBF 空心无梁楼盖”现浇空心楼盖结构，GBF 薄壁管和空心楼盖施工方法均为专利技术，专利号：ZL.991156，600 厚空心楼板采纳管径为 400mm 的高强薄壁 GBF 管，GBF 管规格采纳 1.0m 及 1.2m），板、梁混凝土强度为 C40。四、施工部署模板支撑施工方案结构施工分析：（一）、承载力体系1、梁、板荷载传力路线： 上部荷载→模板→木楞、钢楞→钢管排架→结构（二）、支撑结构构件连接1、十一合板与木楞采纳铁钉固定。2、钢管之间、钢管与木模之间采纳模板工程中的各连接件连接。（三）、需用材料1、楼板模板、梁、柱均采纳十一合板。2、支撑材料采纳 50mm*100mm 的木楞，48mm*3.0 mm 钢管3、连接结构构件采纳模板工程中的各种连接件。（四）材料要求1、钢管①采纳外径 φ48，壁厚 3.0mm，直缝焊接钢管，材质为 Q235 钢，其力学性能应符合法律规范规定。②钢管不能有裂缝，瘪塘，孔洞等缺陷。③钢管在使用之前应进行防锈处理，并刷防锈漆。2、扣件①本工程采纳直角扣件，旋转扣件和对接扣件三种形式的扣件，材质应为 Q235 钢，符合 GB5831-1995 法...
