超高层建筑大型设备选型、配备及垂直运输施工方案

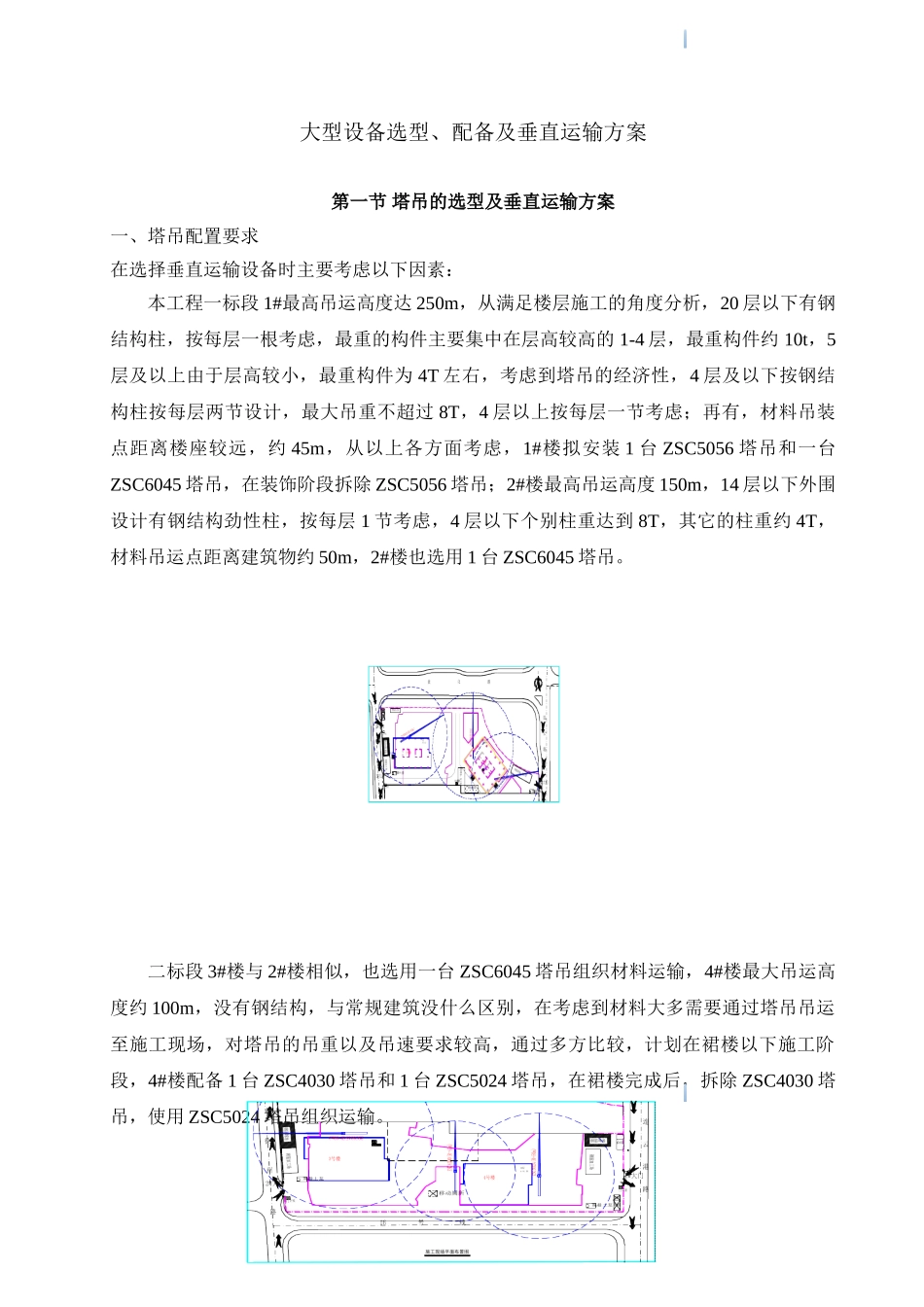

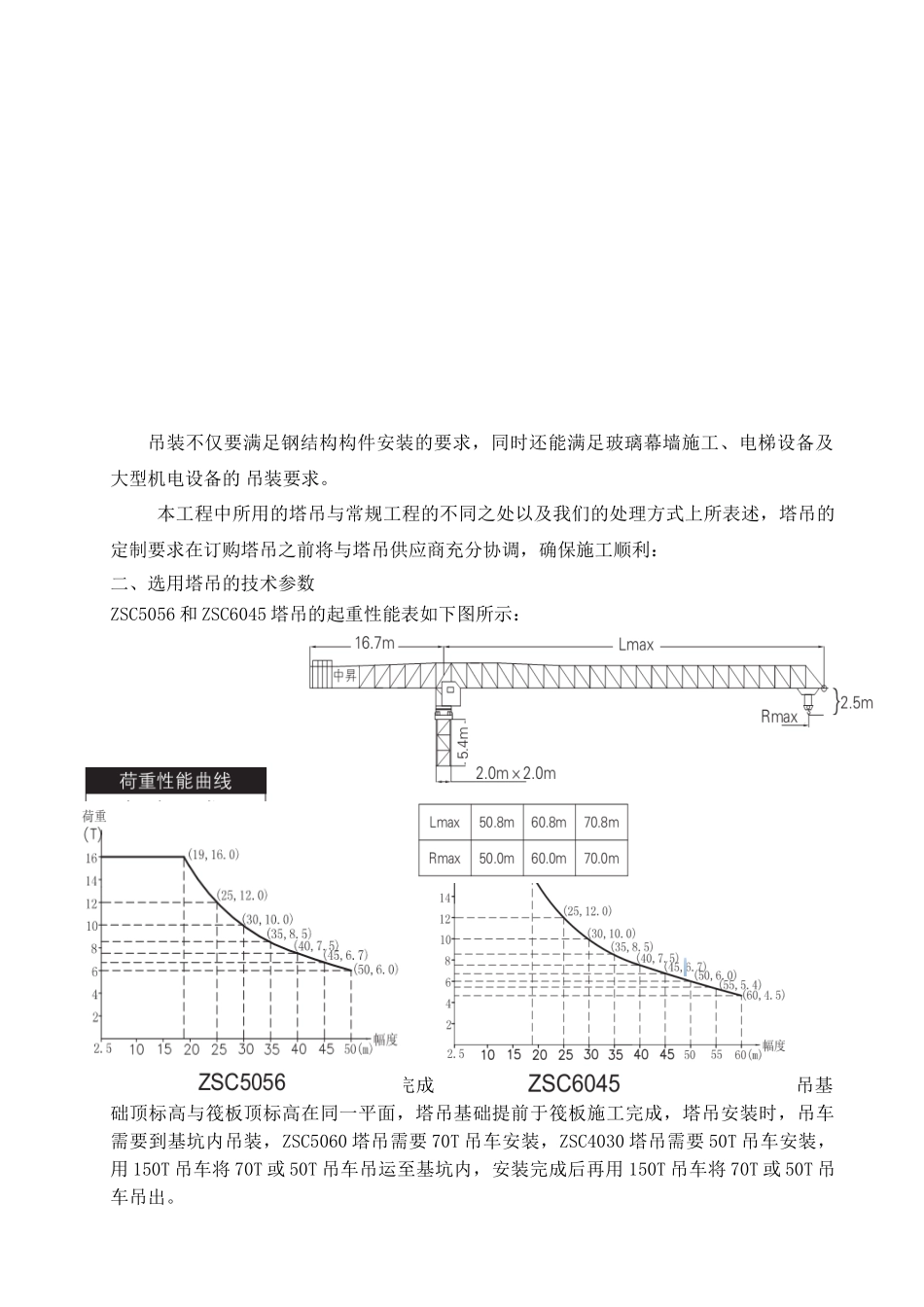

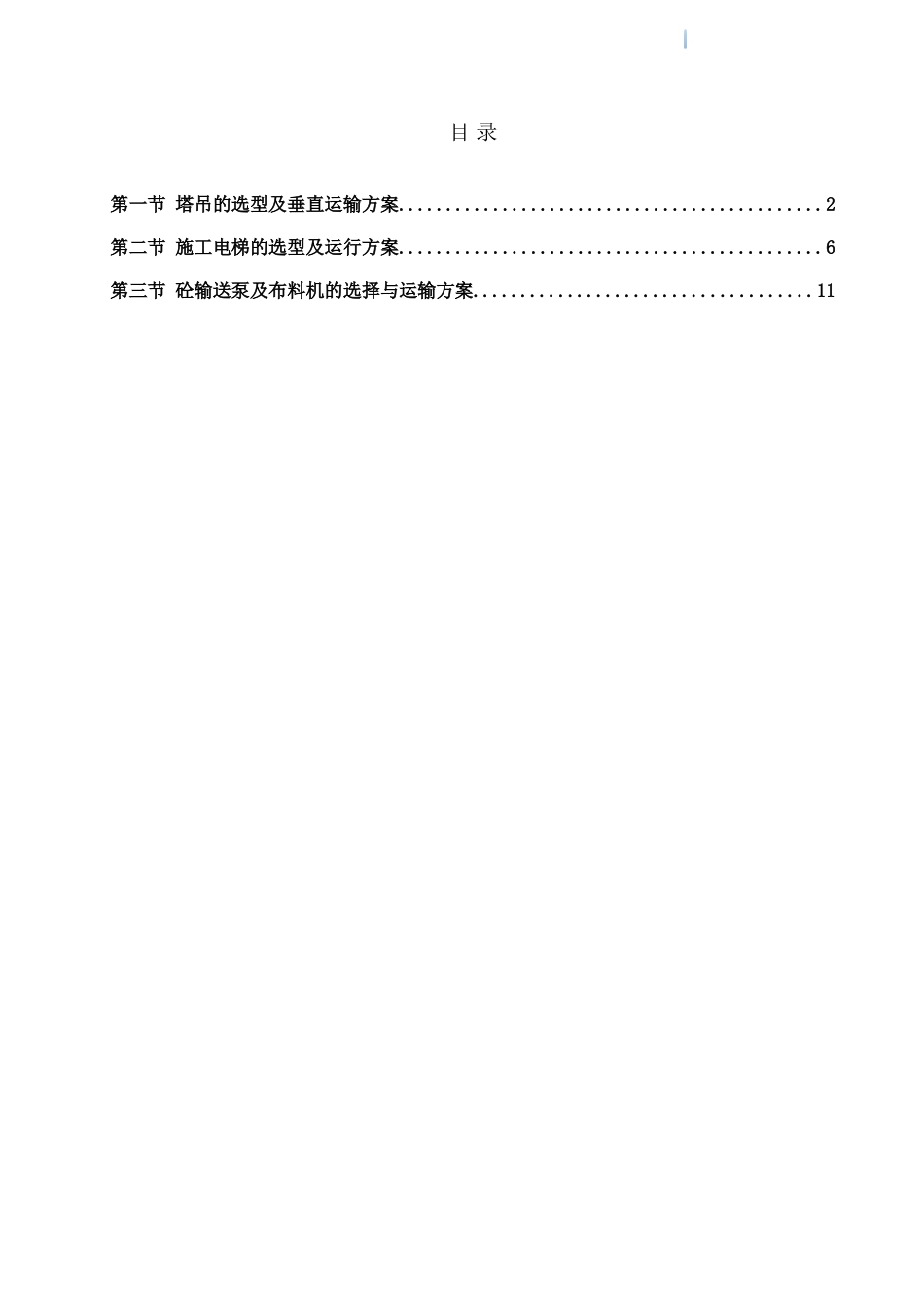

目 录第一节 塔吊的选型及垂直运输方案.............................................2第二节 施工电梯的选型及运行方案.............................................6第三节 砼输送泵及布料机的选择与运输方案....................................11大型设备选型、配备及垂直运输方案第一节 塔吊的选型及垂直运输方案一、塔吊配置要求在选择垂直运输设备时主要考虑以下因素：本工程一标段 1#最高吊运高度达 250m，从满足楼层施工的角度分析，20 层以下有钢结构柱，按每层一根考虑，最重的构件主要集中在层高较高的 1-4 层，最重构件约 10t，5层及以上由于层高较小，最重构件为 4T 左右，考虑到塔吊的经济性，4 层及以下按钢结构柱按每层两节设计，最大吊重不超过 8T，4 层以上按每层一节考虑；再有，材料吊装点距离楼座较远，约 45m，从以上各方面考虑，1#楼拟安装 1 台 ZSC5056 塔吊和一台ZSC6045 塔吊，在装饰阶段拆除 ZSC5056 塔吊；2#楼最高吊运高度 150m，14 层以下外围设计有钢结构劲性柱，按每层 1 节考虑，4 层以下个别柱重达到 8T，其它的柱重约 4T，材料吊运点距离建筑物约 50m，2#楼也选用 1 台 ZSC6045 塔吊。二标段 3#楼与 2#楼相似，也选用一台 ZSC6045 塔吊组织材料运输，4#楼最大吊运高度约 100m，没有钢结构，与常规建筑没什么区别，在考虑到材料大多需要通过塔吊吊运至施工现场，对塔吊的吊重以及吊速要求较高，通过多方比较，计划在裙楼以下施工阶段，4#楼配备 1 台 ZSC4030 塔吊和 1 台 ZSC5024 塔吊，在裙楼完成后，拆除 ZSC4030 塔吊，使用 ZSC5024 塔吊组织运输。吊装不仅要满足钢结构构件安装的要求，同时还能满足玻璃幕墙施工、电梯设备及大型机电设备的 吊装要求。本工程中所用的塔吊与常规工程的不同之处以及我们的处理方式上所表述，塔吊的定制要求在订购塔吊之前将与塔吊供应商充分协调，确保施工顺利：二、选用塔吊的技术参数ZSC5056 和 ZSC6045 塔吊的起重性能表如下图所示：三、塔吊安装 塔吊安装需要在抗浮锚杆施工完成后，塔吊基础位置垫层及防水提前施工，塔吊基础顶标高与筏板顶标高在同一平面，塔吊基础提前于筏板施工完成，塔吊安装时，吊车需要到基坑内吊装，ZSC5060 塔吊需要 70T 吊车安装，ZSC4030 塔吊需要 50T 吊车安装，用 150T 吊车将 70T 或 50T 吊车吊运至基坑内，安装完成后再用 150T 吊车将 70T 或 50T 吊车...
