车道底板橡胶止水带处理方案

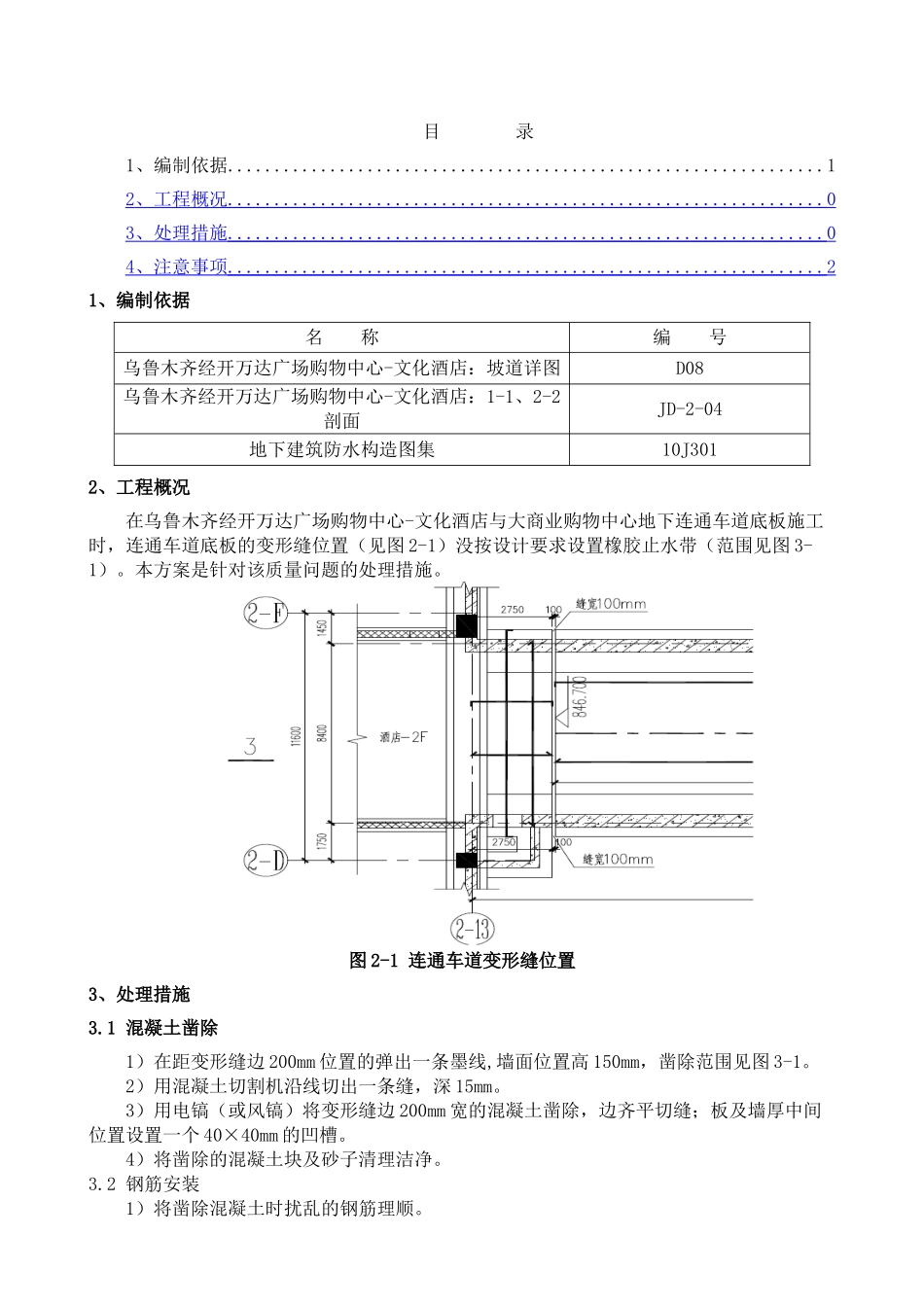

目 录1、编制依据................................................................12 、工程概况 ................................................................ 0 3 、处理措施 ................................................................ 0 4 、注意事项 ................................................................ 2 1、编制依据 名 称编 号乌鲁木齐经开万达广场购物中心-文化酒店：坡道详图D08乌鲁木齐经开万达广场购物中心-文化酒店：1-1、2-2剖面JD-2-04地下建筑防水构造图集10J3012、工程概况在乌鲁木齐经开万达广场购物中心-文化酒店与大商业购物中心地下连通车道底板施工时，连通车道底板的变形缝位置（见图 2-1）没按设计要求设置橡胶止水带（范围见图 3-1）。本方案是针对该质量问题的处理措施。图 2-1 连通车道变形缝位置3、处理措施3.1 混凝土凿除1）在距变形缝边 200mm 位置的弹出一条墨线,墙面位置高 150mm，凿除范围见图 3-1。2）用混凝土切割机沿线切出一条缝，深 15mm。3）用电镐（或风镐）将变形缝边 200mm 宽的混凝土凿除，边齐平切缝；板及墙厚中间位置设置一个 40×40mm 的凹槽。4）将凿除的混凝土块及砂子清理洁净。3.2 钢筋安装1）将凿除混凝土时扰乱的钢筋理顺。2）将板厚中间欲安装橡胶止水带的位置切割出越 50mm 宽的缝。3）安装板底附加钢筋，待橡胶止水带和膨胀止水条安装后再绑扎板面附加钢筋，上下的 U 型钢筋应将橡胶止水带夹紧。图 3-1 已施工止水带示意图图 3-2 钢筋及模板示意图3.3 安装止水条及止水带1）在底板和墙中凿出的凹槽内安装 30×40 遇水膨胀止水条。2）安装 300 宽橡胶止水带，橡胶止水带中心线对齐变形缝中心线，位于板厚正中间。3）新安装的橡胶止水带与墙面原橡胶止水带热熔连接。3.4 模板安装在橡胶止水带在上下两边各安装一个木盒，高度为止水带至混凝土边的距离，宽度为止水带外露宽度（200mm），两木盒将止水带挤紧，在木盒外侧立面钉一条 15 厚木板固定，侧面横向顶紧（见图 3-2）。3.5 浇筑混凝土 1）再次将沟内底部垃圾清理洁净，并洒水湿润。2）浇筑混凝土前在两侧混凝土交界处刷一遍素水泥浆，混凝土浇筑时水泥浆不得干燥。3）在止水带侧边的缝隙将混凝土灌注到止水带下面，用 φ30mm 振捣棒进行振捣，振捣时不得碰撞止水带，直至混凝土刚好漫过止水带表面。混凝土标号为 C40 细石混凝土，抗渗等级 P6...
