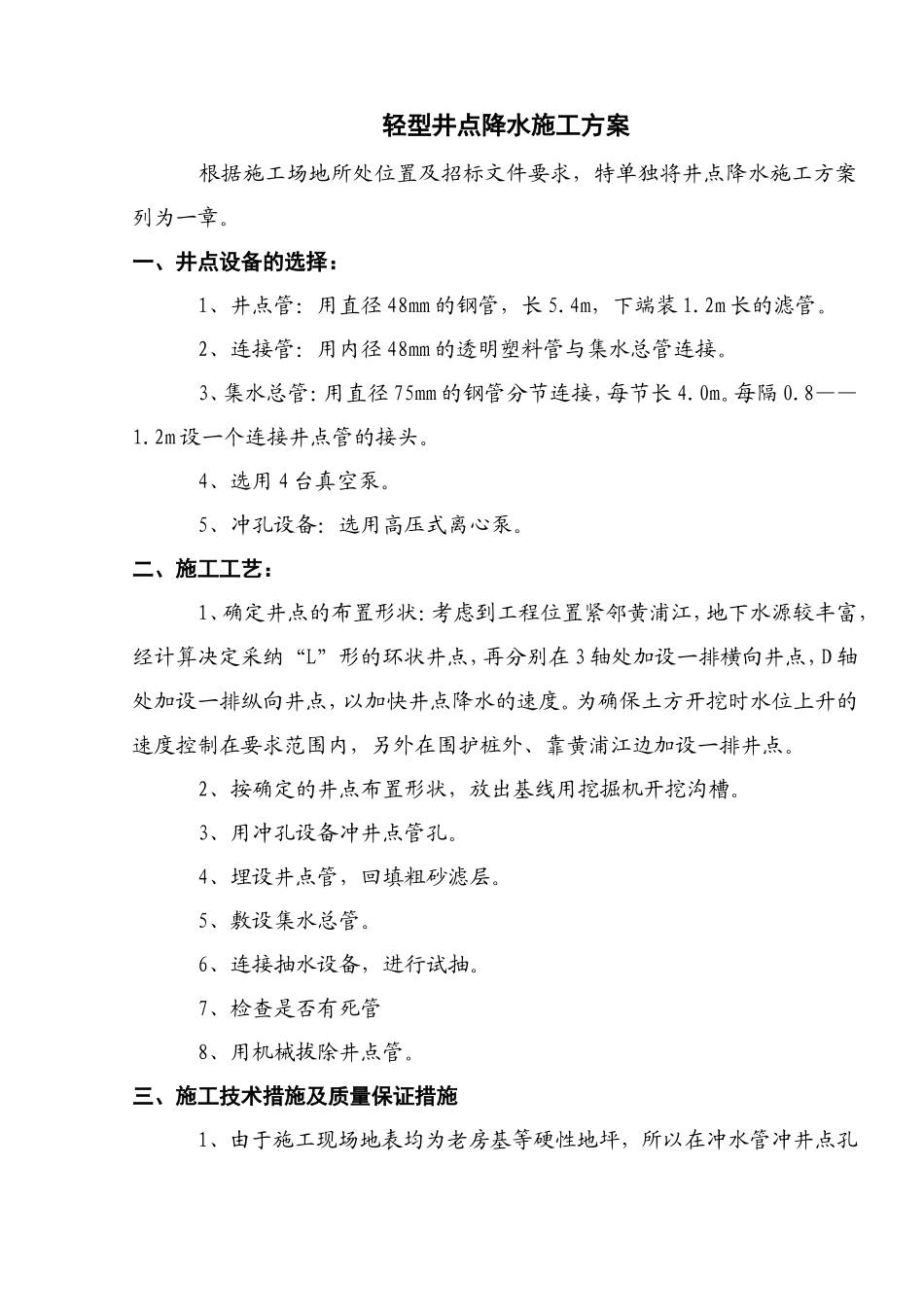

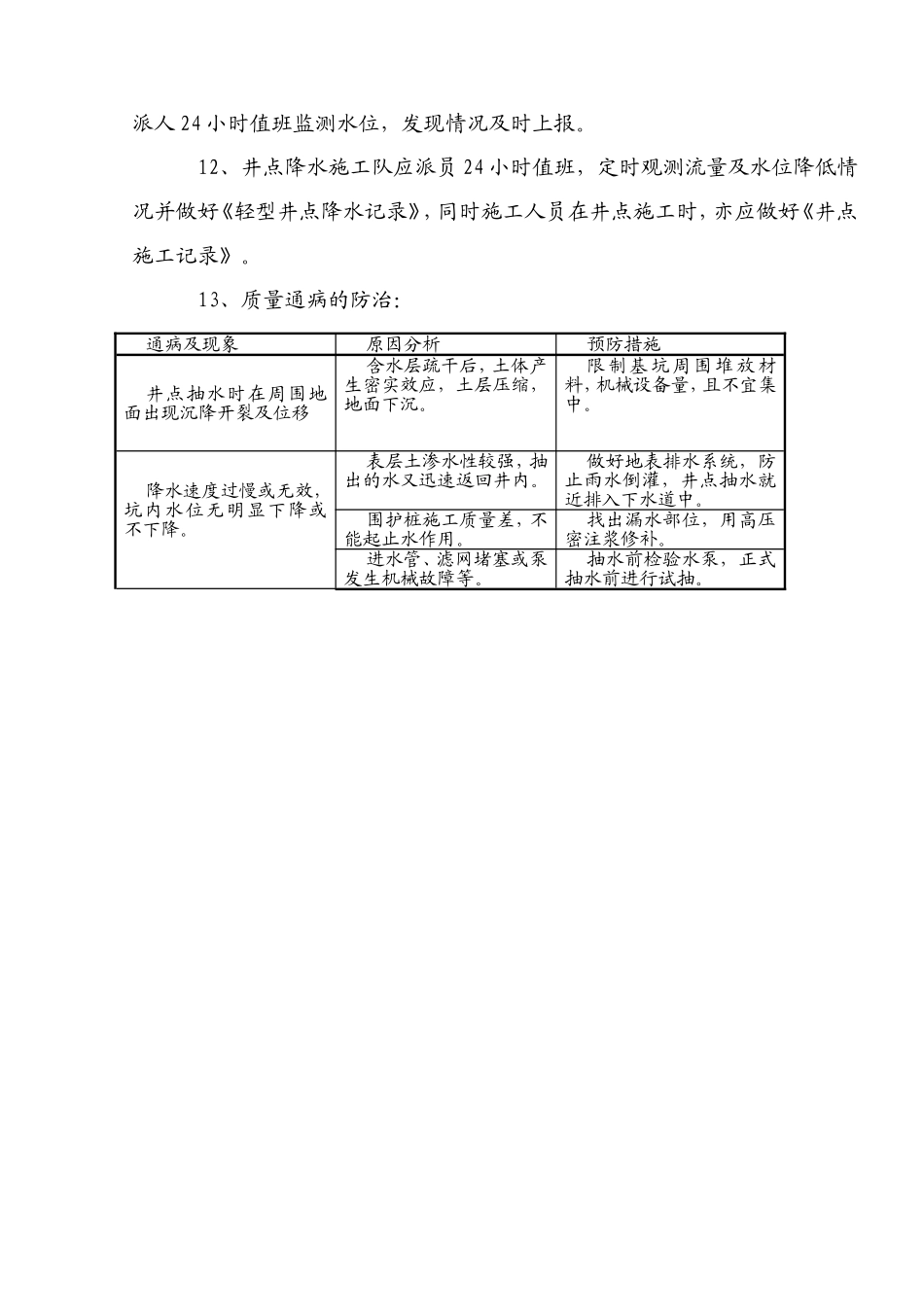

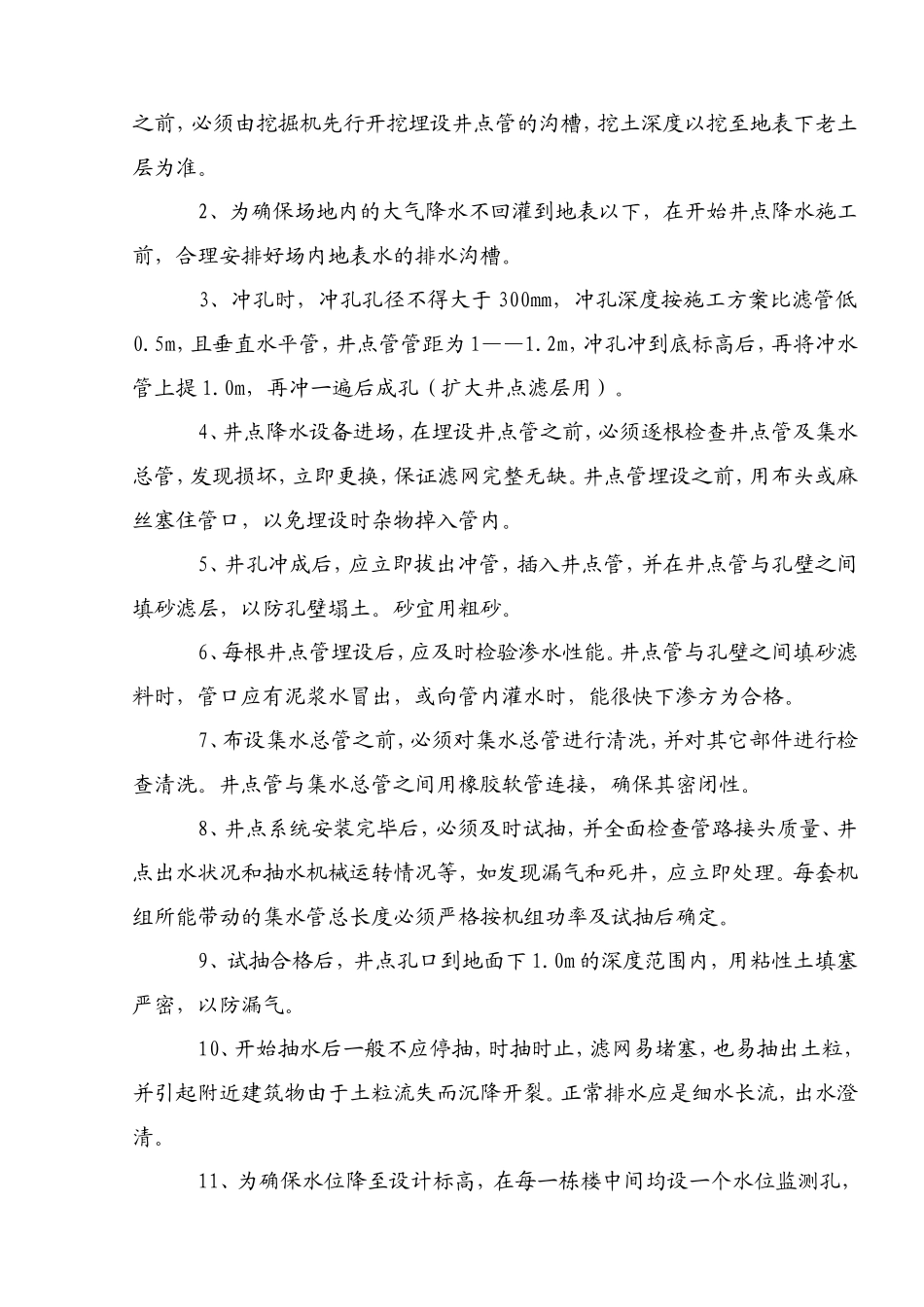

轻型井点降水施工方案 根据施工场地所处位置及招标文件要求，特单独将井点降水施工方案列为一章。一、井点设备的选择： 1、井点管：用直径 48mm 的钢管，长 5.4m，下端装 1.2m 长的滤管。 2、连接管：用内径 48mm 的透明塑料管与集水总管连接。 3、集水总管：用直径 75mm 的钢管分节连接，每节长 4.0m。每隔 0.8——1.2m 设一个连接井点管的接头。 4、选用 4 台真空泵。 5、冲孔设备：选用高压式离心泵。二、施工工艺： 1、确定井点的布置形状：考虑到工程位置紧邻黄浦江，地下水源较丰富，经计算决定采纳“L”形的环状井点，再分别在 3 轴处加设一排横向井点，D 轴处加设一排纵向井点，以加快井点降水的速度。为确保土方开挖时水位上升的速度控制在要求范围内，另外在围护桩外、靠黄浦江边加设一排井点。 2、按确定的井点布置形状，放出基线用挖掘机开挖沟槽。 3、用冲孔设备冲井点管孔。 4、埋设井点管，回填粗砂滤层。 5、敷设集水总管。 6、连接抽水设备，进行试抽。 7、检查是否有死管 8、用机械拔除井点管。三、施工技术措施及质量保证措施 1、由于施工现场地表均为老房基等硬性地坪，所以在冲水管冲井点孔之前，必须由挖掘机先行开挖埋设井点管的沟槽，挖土深度以挖至地表下老土层为准。 2、为确保场地内的大气降水不回灌到地表以下，在开始井点降水施工前，合理安排好场内地表水的排水沟槽。 3、冲孔时，冲孔孔径不得大于 300mm，冲孔深度按施工方案比滤管低0.5m，且垂直水平管，井点管管距为 1——1.2m，冲孔冲到底标高后，再将冲水管上提 1.0m，再冲一遍后成孔（扩大井点滤层用）。 4、井点降水设备进场，在埋设井点管之前，必须逐根检查井点管及集水总管，发现损坏，立即更换，保证滤网完整无缺。井点管埋设之前，用布头或麻丝塞住管口，以免埋设时杂物掉入管内。 5、井孔冲成后，应立即拔出冲管，插入井点管，并在井点管与孔壁之间填砂滤层，以防孔壁塌土。砂宜用粗砂。 6、每根井点管埋设后，应及时检验渗水性能。井点管与孔壁之间填砂滤料时，管口应有泥浆水冒出，或向管内灌水时，能很快下渗方为合格。 7、布设集水总管之前，必须对集水总管进行清洗，并对其它部件进行检查清洗。井点管与集水总管之间用橡胶软管连接，确保其密闭性。 8、井点系统安装完毕后，必须及时试抽，并全面检查管路接头质量、井点出水状况和抽水机械运转情况等，如发现漏气和死井，应立即处理。每套机组所能带动...
