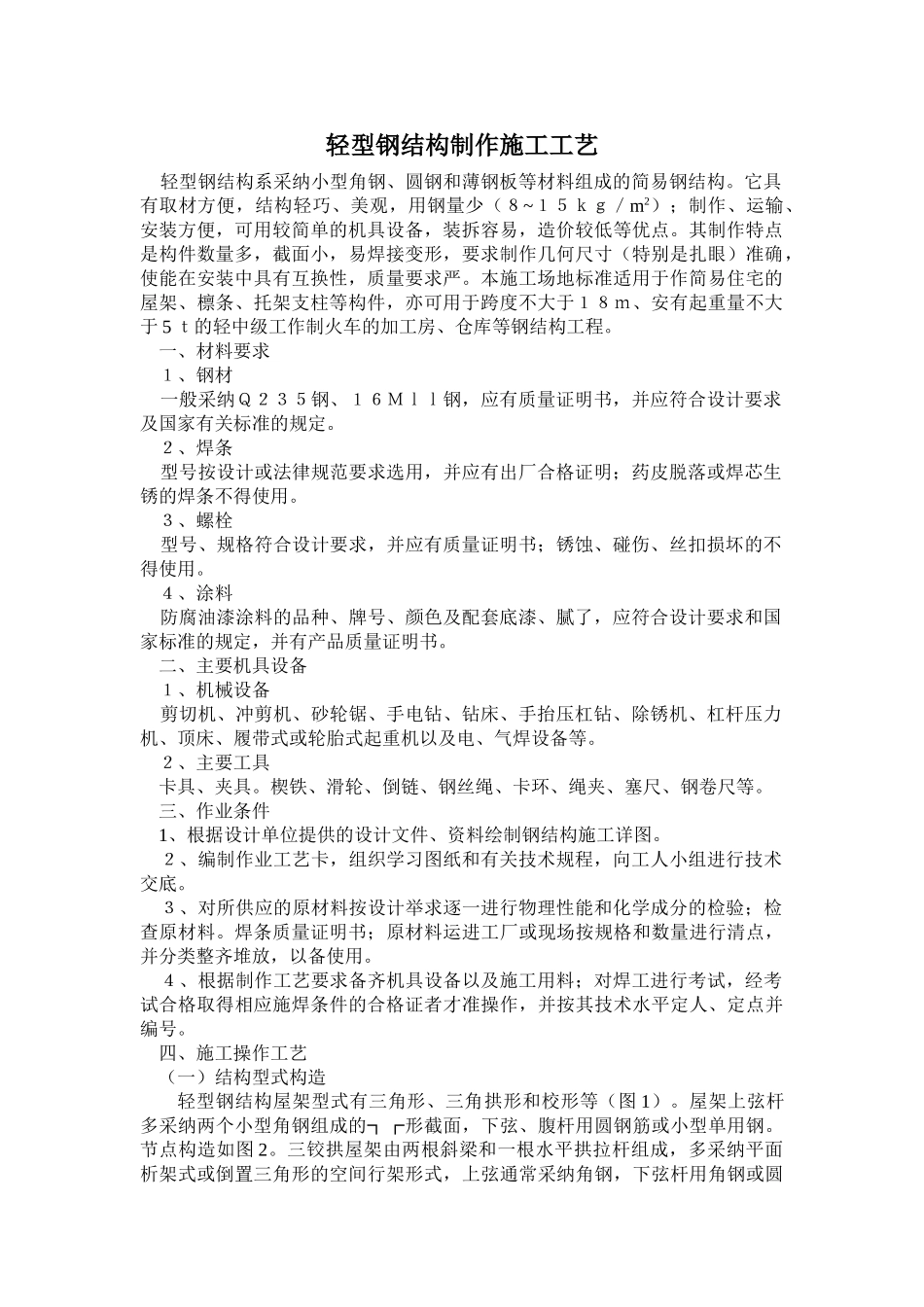

轻型钢结构制作施工工艺 轻型钢结构系采纳小型角钢、圆钢和薄钢板等材料组成的简易钢结构。它具有取材方便，结构轻巧、美观，用钢量少（８~１５ｋｇ／m2）；制作、运输、安装方便，可用较简单的机具设备，装拆容易，造价较低等优点。其制作特点是构件数量多，截面小，易焊接变形，要求制作几何尺寸（特别是扎眼）准确，使能在安装中具有互换性，质量要求严。本施工场地标准适用于作简易住宅的屋架、檩条、托架支柱等构件，亦可用于跨度不大于１８ｍ、安有起重量不大于 5 ｔ的轻中级工作制火车的加工房、仓库等钢结构工程。 一、材料要求 １、钢材 一般采纳Ｑ２３５钢、１６Ｍｌｌ钢，应有质量证明书，并应符合设计要求及国家有关标准的规定。 ２、焊条 型号按设计或法律规范要求选用，并应有出厂合格证明；药皮脱落或焊芯生锈的焊条不得使用。 ３、螺栓 型号、规格符合设计要求，并应有质量证明书；锈蚀、碰伤、丝扣损坏的不得使用。 ４、涂料 防腐油漆涂料的品种、牌号、颜色及配套底漆、腻了，应符合设计要求和国家标准的规定，并有产品质量证明书。 二、主要机具设备 １、机械设备 剪切机、冲剪机、砂轮锯、手电钻、钻床、手抬压杠钻、除锈机、杠杆压力机、顶床、履带式或轮胎式起重机以及电、气焊设备等。 ２、主要工具 卡具、夹具。楔铁、滑轮、倒链、钢丝绳、卡环、绳夹、塞尺、钢卷尺等。 三、作业条件 1、根据设计单位提供的设计文件、资料绘制钢结构施工详图。 ２、编制作业工艺卡，组织学习图纸和有关技术规程，向工人小组进行技术交底。 ３、对所供应的原材料按设计举求逐一进行物理性能和化学成分的检验；检查原材料。焊条质量证明书；原材料运进工厂或现场按规格和数量进行清点，并分类整齐堆放，以备使用。 ４、根据制作工艺要求备齐机具设备以及施工用料；对焊工进行考试，经考试合格取得相应施焊条件的合格证者才准操作，并按其技术水平定人、定点并编号。 四、施工操作工艺 （一）结构型式构造轻型钢结构屋架型式有三角形、三角拱形和校形等（图 1）。屋架上弦杆多采纳两个小型角钢组成的┐┌形截面，下弦、腹杆用圆钢筋或小型单用钢。节点构造如图 2。三铰拱屋架由两根斜梁和一根水平拱拉杆组成，多采纳平面析架式或倒置三角形的空间行架形式，上弦通常采纳角钢，下弦杆用角钢或圆钢，腹杆多用圆钢加工成连续的“蛇形”或“Ｗ形”；拱拉杆来用圆钢或双圆钢，在跨中设花篮螺栓或在端头设双螺母拉紧；为...
