辅助教学楼结构设计计算书

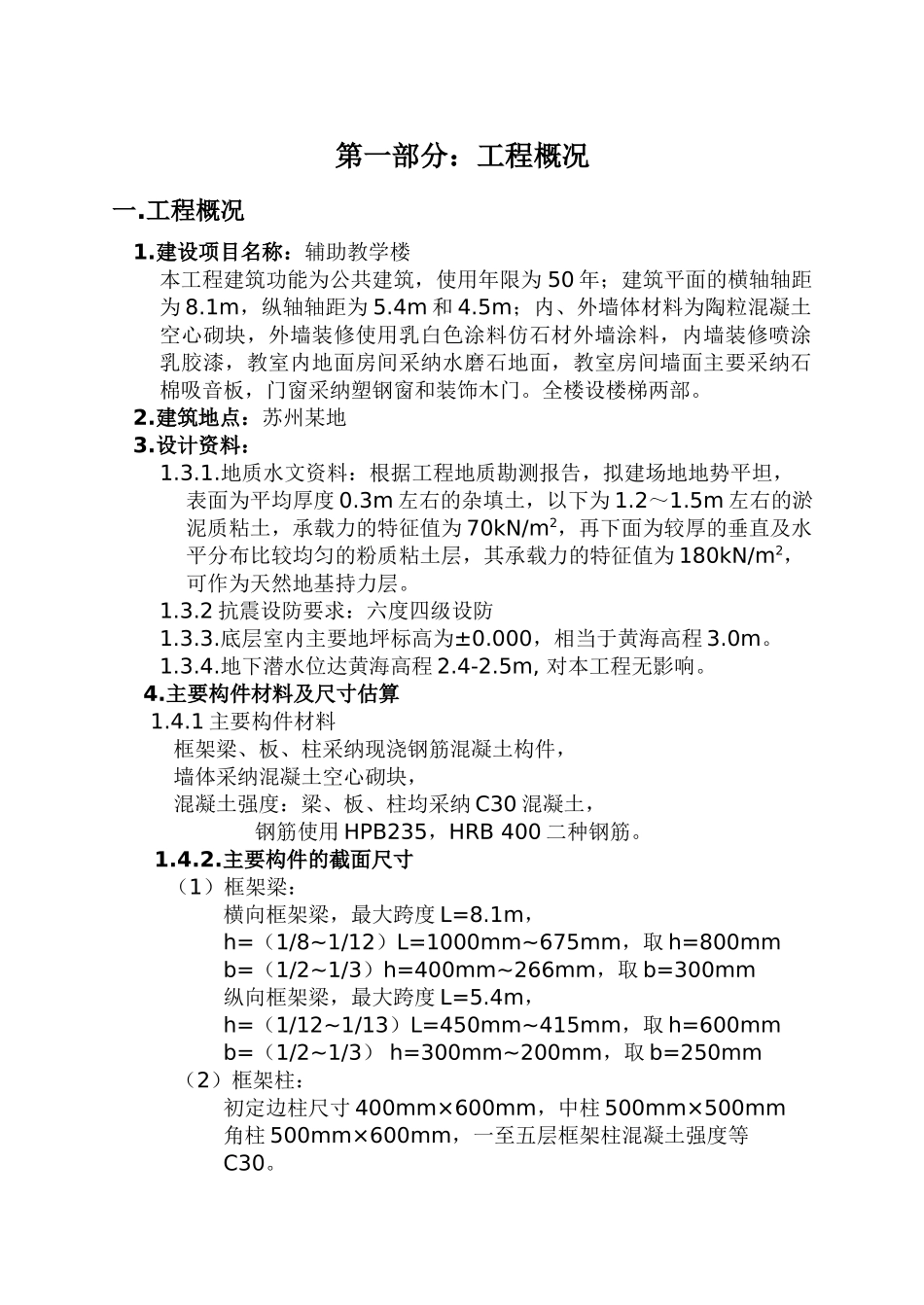

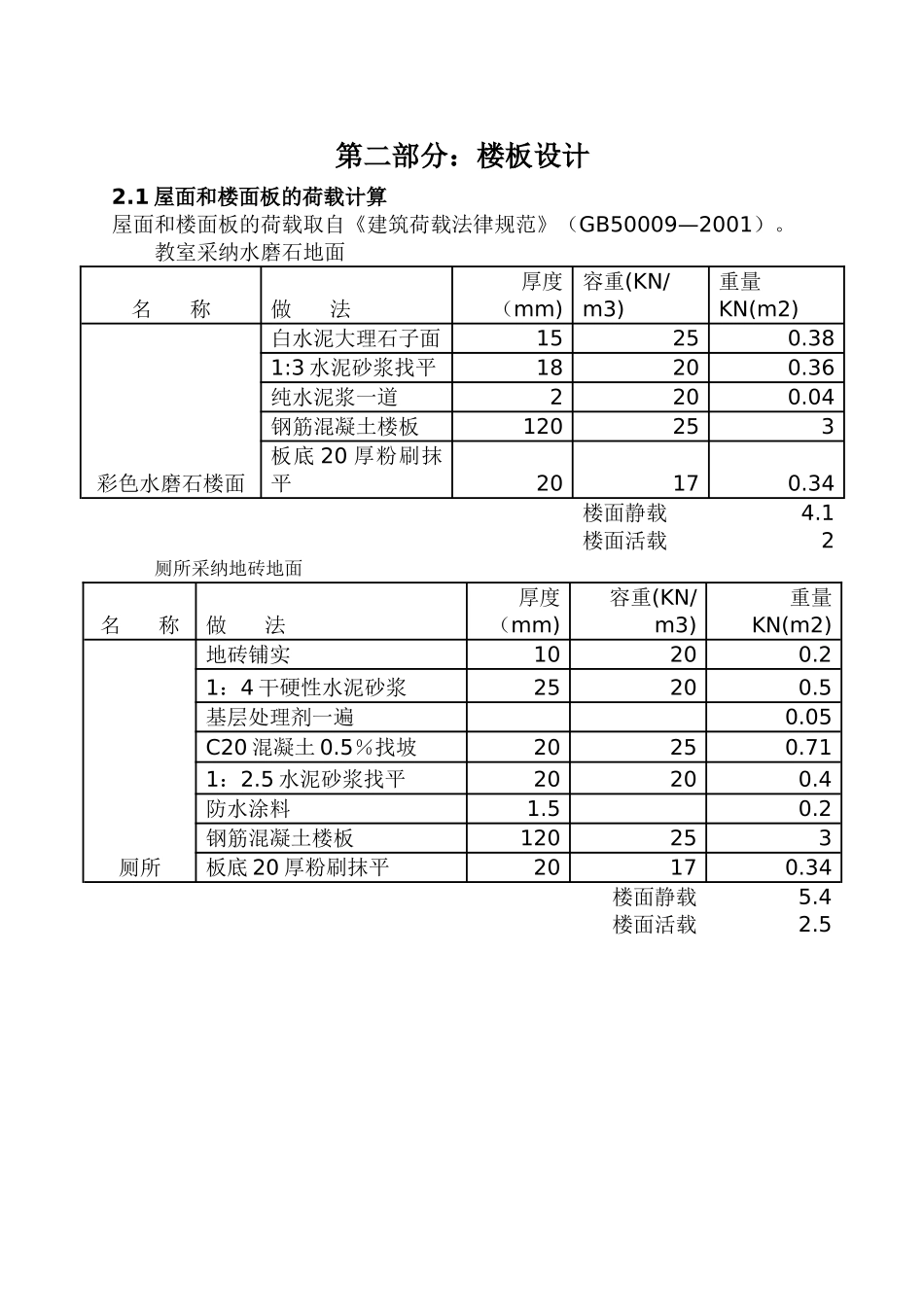

第一部分：工程概况一.工程概况1.建设项目名称：辅助教学楼本工程建筑功能为公共建筑，使用年限为 50 年；建筑平面的横轴轴距为 8.1m，纵轴轴距为 5.4m 和 4.5m；内、外墙体材料为陶粒混凝土空心砌块，外墙装修使用乳白色涂料仿石材外墙涂料，内墙装修喷涂乳胶漆，教室内地面房间采纳水磨石地面，教室房间墙面主要采纳石棉吸音板，门窗采纳塑钢窗和装饰木门。全楼设楼梯两部。2.建筑地点：苏州某地3.设计资料：1.3.1.地质水文资料：根据工程地质勘测报告，拟建场地地势平坦，表面为平均厚度 0.3m 左右的杂填土，以下为 1.2～1.5m 左右的淤泥质粘土，承载力的特征值为 70kN/m2，再下面为较厚的垂直及水平分布比较均匀的粉质粘土层，其承载力的特征值为 180kN/m2，可作为天然地基持力层。1.3.2 抗震设防要求：六度四级设防1.3.3.底层室内主要地坪标高为±0.000，相当于黄海高程 3.0m。1.3.4.地下潜水位达黄海高程 2.4-2.5m, 对本工程无影响。4.主要构件材料及尺寸估算 1.4.1 主要构件材料 框架梁、板、柱采纳现浇钢筋混凝土构件， 墙体采纳混凝土空心砌块， 混凝土强度：梁、板、柱均采纳 C30 混凝土， 钢筋使用 HPB235，HRB 400 二种钢筋。1.4.2.主要构件的截面尺寸 （1）框架梁：横向框架梁，最大跨度 L=8.1m，h=（1/8~1/12）L=1000mm~675mm，取 h=800mmb=（1/2~1/3）h=400mm~266mm，取 b=300mm纵向框架梁，最大跨度 L=5.4m，h=（1/12~1/13）L=450mm~415mm，取 h=600mmb=（1/2~1/3） h=300mm~200mm，取 b=250mm（2）框架柱：初定边柱尺寸 400mm×600mm，中柱 500mm×500mm角柱 500mm×600mm，一至五层框架柱混凝土强度等C30。 其中，n 为验算截面以上楼层层数，g 为折算在单位建筑面积上的重力荷载代表值，框架结构近似取 18 kN/m2，F 为按简支状态计算的柱的负荷面，β 为考虑地震作用组合后柱轴压力增大系数。抗震等级四级的框架结构轴压比，边柱和中柱的负荷面积分别是 5.4m×4.05m 和 5.4m×5.4m。边柱 中柱 所以边柱取 400mm×600mm，中柱取 500mm×500mm。5.框架结构计算简图和结构平面布置图 框架结构计算简图第二部分：楼板设计2.1 屋面和楼面板的荷载计算屋面和楼面板的荷载取自《建筑荷载法律规范》（GB50009—2001）。教室采纳水磨石地面名 称做 法厚度（mm)容重(KN/m3)重量KN(m2)彩色水磨石楼面白水泥大理石子面15250.381:3 水泥砂浆找平18200.36纯水泥浆一道2200.04钢筋混...
