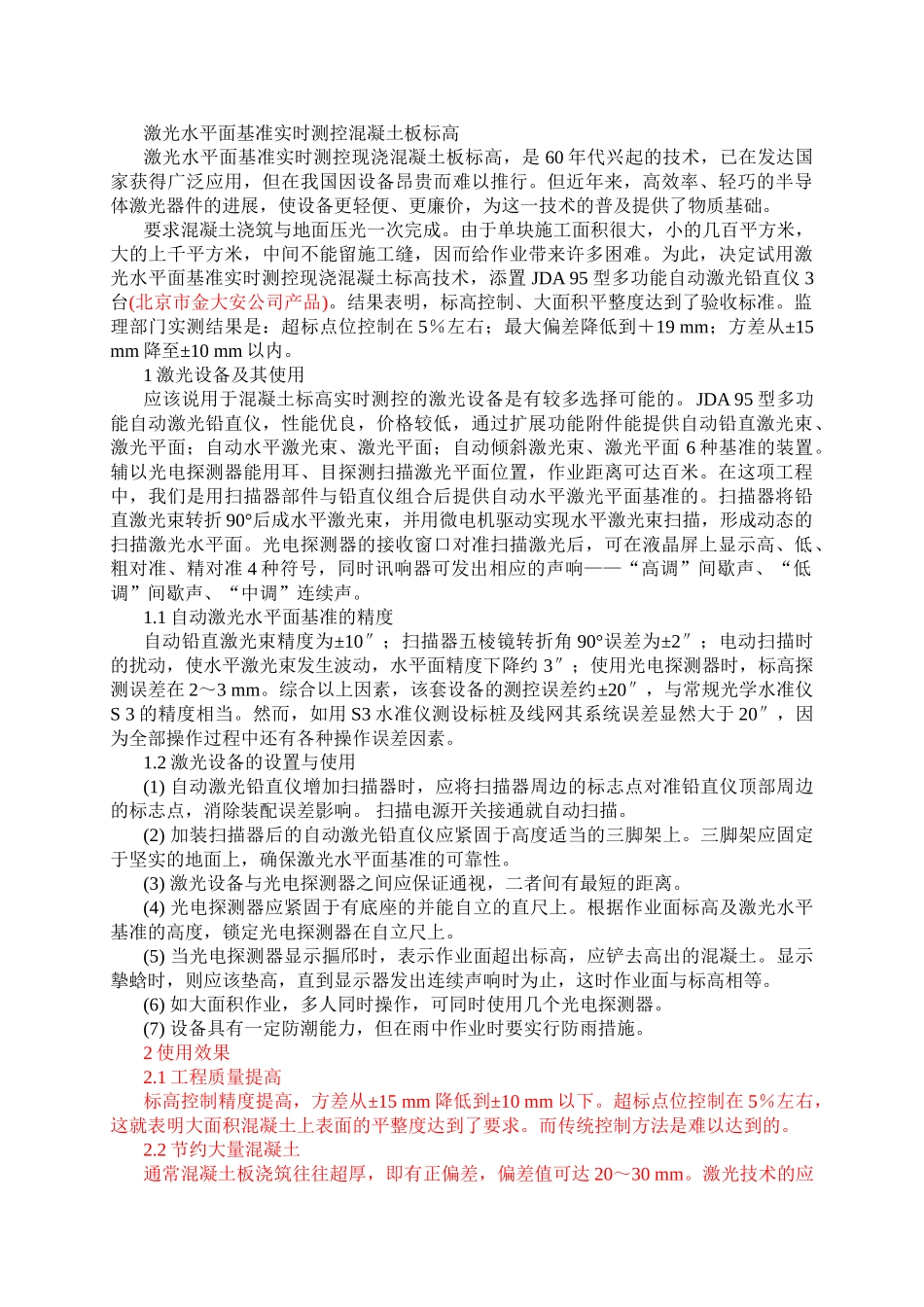

激光水平面基准实时测控混凝土板标高激光水平面基准实时测控现浇混凝土板标高，是 60 年代兴起的技术，已在发达国家获得广泛应用，但在我国因设备昂贵而难以推行。但近年来，高效率、轻巧的半导体激光器件的进展，使设备更轻便、更廉价，为这一技术的普及提供了物质基础。要求混凝土浇筑与地面压光一次完成。由于单块施工面积很大，小的几百平方米，大的上千平方米，中间不能留施工缝，因而给作业带来许多困难。为此，决定试用激光水平面基准实时测控现浇混凝土标高技术，添置 JDA 95 型多功能自动激光铅直仪 3台(北京市金大安公司产品)。结果表明，标高控制、大面积平整度达到了验收标准。监理部门实测结果是：超标点位控制在 5％左右；最大偏差降低到＋19 mm；方差从±15 mm 降至±10 mm 以内。1 激光设备及其使用应该说用于混凝土标高实时测控的激光设备是有较多选择可能的。JDA 95 型多功能自动激光铅直仪，性能优良，价格较低，通过扩展功能附件能提供自动铅直激光束、激光平面；自动水平激光束、激光平面；自动倾斜激光束、激光平面 6 种基准的装置。辅以光电探测器能用耳、目探测扫描激光平面位置，作业距离可达百米。在这项工程中，我们是用扫描器部件与铅直仪组合后提供自动水平激光平面基准的。扫描器将铅直激光束转折 90°后成水平激光束，并用微电机驱动实现水平激光束扫描，形成动态的扫描激光水平面。光电探测器的接收窗口对准扫描激光后，可在液晶屏上显示高、低、粗对准、精对准 4 种符号，同时讯响器可发出相应的声响——“高调”间歇声、“低调”间歇声、“中调”连续声。1.1 自动激光水平面基准的精度自动铅直激光束精度为±10″；扫描器五棱镜转折角 90°误差为±2″；电动扫描时的扰动，使水平激光束发生波动，水平面精度下降约 3″；使用光电探测器时，标高探测误差在 2～3 mm。综合以上因素，该套设备的测控误差约±20″，与常规光学水准仪S 3 的精度相当。然而，如用 S3 水准仪测设标桩及线网其系统误差显然大于 20″，因为全部操作过程中还有各种操作误差因素。1.2 激光设备的设置与使用(1) 自动激光铅直仪增加扫描器时，应将扫描器周边的标志点对准铅直仪顶部周边的标志点，消除装配误差影响。 扫描电源开关接通就自动扫描。(2) 加装扫描器后的自动激光铅直仪应紧固于高度适当的三脚架上。三脚架应固定于坚实的地面上，确保激光水平面基准的可靠性。(3) 激光设备与光电探测器之间应...
