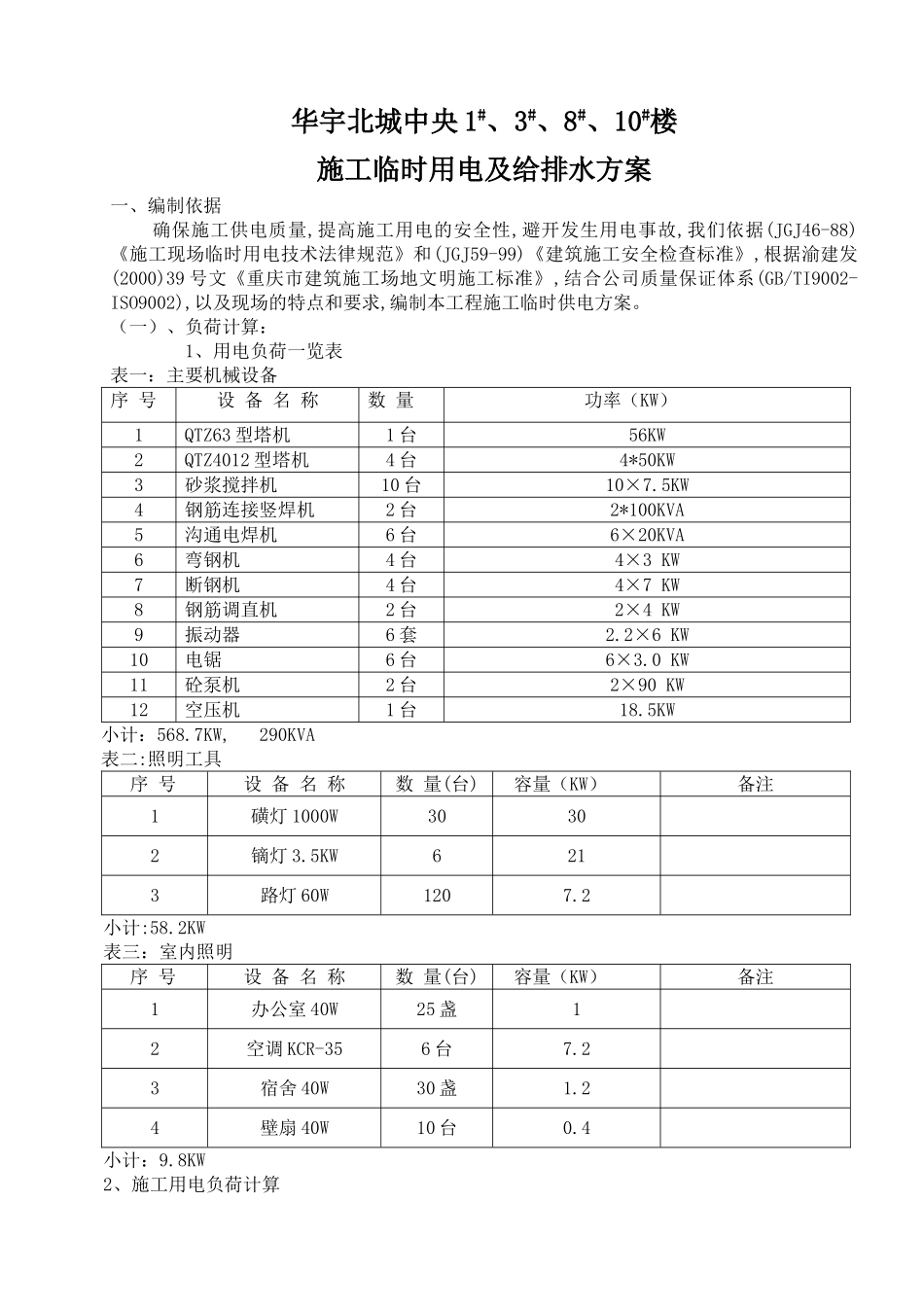

华宇北城中央 1#、3#、8#、10#楼施工临时用电及给排水方案一、编制依据确保施工供电质量,提高施工用电的安全性,避开发生用电事故,我们依据(JGJ46-88)《施工现场临时用电技术法律规范》和(JGJ59-99)《建筑施工安全检查标准》,根据渝建发(2000)39 号文《重庆市建筑施工场地文明施工标准》,结合公司质量保证体系(GB/TI9002-ISO9002),以及现场的特点和要求,编制本工程施工临时供电方案。（一）、负荷计算：1、用电负荷一览表表一：主要机械设备序 号设 备 名 称数 量功率（KW）1QTZ63 型塔机1 台56KW2QTZ4012 型塔机4 台4*50KW3砂浆搅拌机10 台10×7.5KW4钢筋连接竖焊机2 台2*100KVA5沟通电焊机6 台6×20KVA6弯钢机4 台4×3 KW7断钢机4 台4×7 KW8钢筋调直机2 台2×4 KW9振动器6 套2.2×6 KW10电锯6 台6×3.0 KW11砼泵机2 台2×90 KW12空压机1 台18.5KW小计：568.7KW, 290KVA表二:照明工具序 号设 备 名 称数 量(台)容量（KW）备注1磺灯 1000W30302镝灯 3.5KW6213路灯 60W1207.2小计:58.2KW表三：室内照明序 号设 备 名 称数 量(台)容量（KW）备注1办公室 40W25 盏12空调 KCR-356 台7.23宿舍 40W30 盏1.24壁扇 40W10 台0.4小计：9.8KW2、施工用电负荷计算（1）、总用电容量 S=1.05(K11/COSφ+ K11+ K32)（2）、按用电负荷取值：1为所有电动机功率：568.7KW1为电焊机容量之和：290KVA2照明工具、照明负荷之和：68KW K1取 0.4，K2取 0.5；K3取 0.8（K1、K2、K3为需用系数）COSφ 为电动机平均功率因数，取 0.75(3)、计算：S=1.05(0.4*568.7/0.75+0.5*290+0.8*0.68)=1.05(303.01+145+54.4)=528KVA(二)线路布置 电源由业主指定的户外箱式变压器采纳 BLV-5*185 电缆引入临时施工用电配电房总配电柜，根据各负荷位置，其低压配电线路共设置一条主出线（适当设有备用出线），分别采纳BLV5*50 引入 1#、3#、8#、10#楼总配电柜。分别用于各栋钢筋房、塔吊、照明、砼输送泵、施工工作面上电焊机、竖焊及现场其它小型设备等和用电等。在各用电设备附近，分别设置配电箱和末端分支配电箱，各用电设备开关箱由末分配电箱供电。1、导线、配电箱、电器类型、规格的选择2、导线的选择及铺设方式主干线路均采纳铝芯电缆穿管埋地设。各总配电柜引出至室外导线选用聚氯乙烯绝缘铜芯线架空设，（导线的大小根据施工设备用电量确定）导线与地面垂直距离大于 4 米；导线建筑物或脚手架水平距离大于 4 米...
