钢厂电气设备安装施工方案

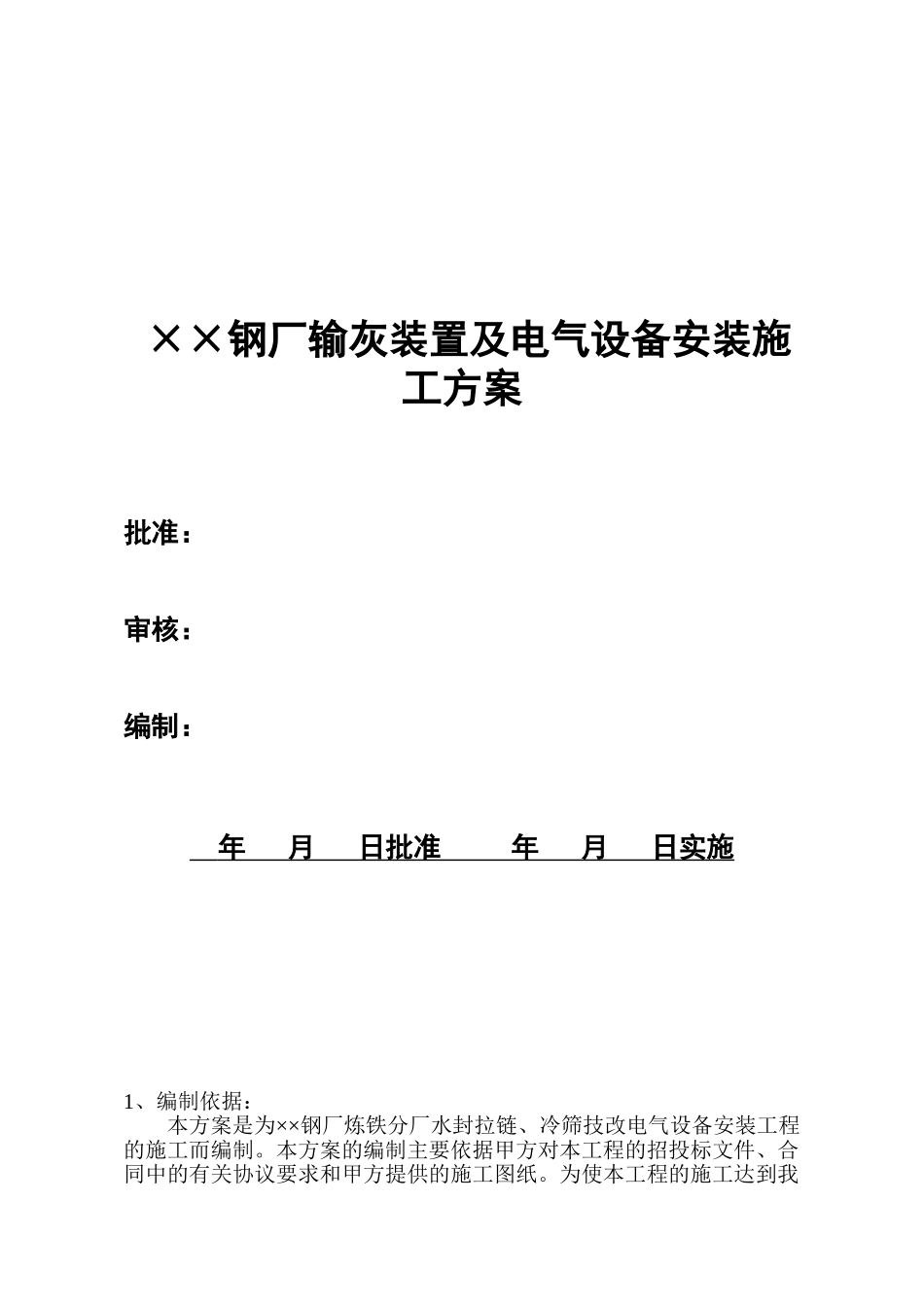

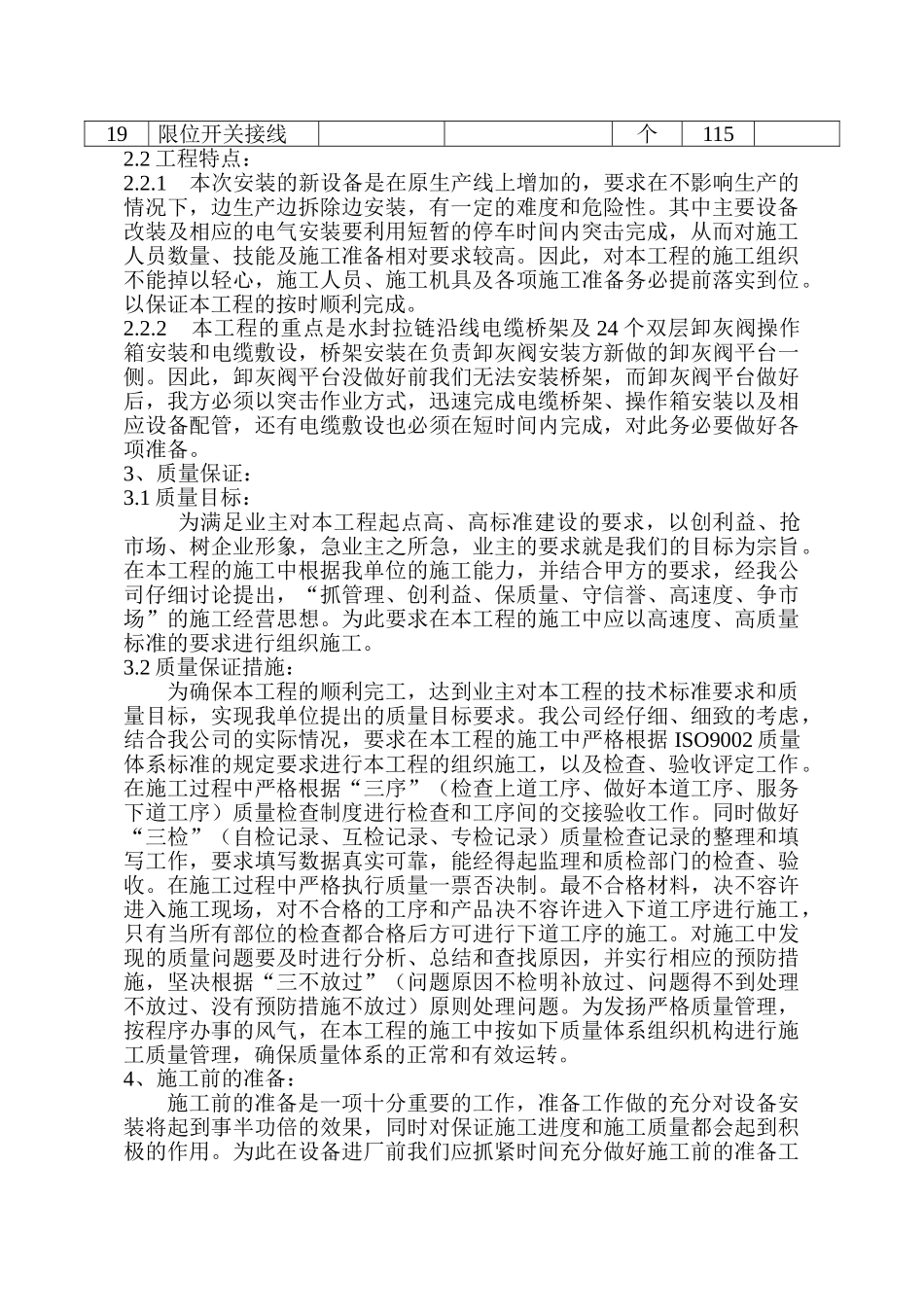

××钢厂输灰装置及电气设备安装施工方案批准：审核：编制： 年 月 日批准 年 月 日实施 1、编制依据：本方案是为××钢厂炼铁分厂水封拉链、冷筛技改电气设备安装工程的施工而编制。本方案的编制主要依据甲方对本工程的招投标文件、合同中的有关协议要求和甲方提供的施工图纸。为使本工程的施工达到我公司对本工程的项目质量计划的目标要求，同时满足国家施工验收法律规范、技术标准的要求。并按标准法律规范要求进行施工和工程验收检验评定，所以本方案在编制过程中主要参考了以下有关国家现行施工及验收法律规范、技术标准和施工检验评定标准进行编制：1.1《电气装置安装工程低压电器施工及验收法律规范》（GB50254-96）1.2《工业安装工程质量检验评定统一标准》（GB50252-94）1.3《电气装置安装工程电缆线路施工及验收法律规范》（GB50168-92）1.4《电气装置安装工程接地装置施工及验收法律规范》（GB50169-92）1.5《电力装置的继电保护和自动装置设计法律规范》（GB50060-92）1.6《电力装置安装工程盘、柜及二次回路结线施工法律规范》（GB50170-92）1.7. 本工程方案是为施工班组和参加该工程施工管理的部门提供标准要求及应注意的事项，施工精度要求等。详细的技术理论，请参阅有关设备资料、施工验收法律规范或与技术人员联系解决。凡参加该工程施工的相关人员在施工前必须熟悉本施工方案、施工图纸、设备图纸、设备资料和相关的施工及验收法律规范、验评标准。2、工程概述本工程是炼铁分厂根据水封拉链。冷筛设备的运行使用情况，为适应分厂不断提高生产能力的要求，而进行的一项技改工程。对水封拉链进行改造新建并新增一台冷筛设备，我公司负责本工程电气设备的安装。2.1 主要工作量：序号名称型号技术规格单位数量备注1PLC 控制柜安装台22低压配电柜台13现场控制箱安装1000×700 以内台294控制箱支架制安∠50 镀锌米2005电缆桥架安装P-01-10-2米1606明配镀锌钢管G32米2007明配镀锌钢管G25米1808动力电缆敷设YJV-1KV3×150+1×95米202 根9动力电缆敷设YJV-1KV3×25+1×16米3002 根10动力电缆敷设YJV-1KV3×16+1×10米2203 根11动力电缆敷设YJV-1KV3×4+1×2.5米1602 根12动力电缆敷设YJV-1KV3×2.5+1×1.5米166072 根13控制电缆敷设KVV-500V14×1.5米250050 根14控制电缆敷设KVV-500V12×1.5米40028 根15控制电缆敷设KVV-500V4×1.5米176040 根16金属软管安装G20~G32米31017电机检查接线5.5KW~22KW台718电机检查接线...
