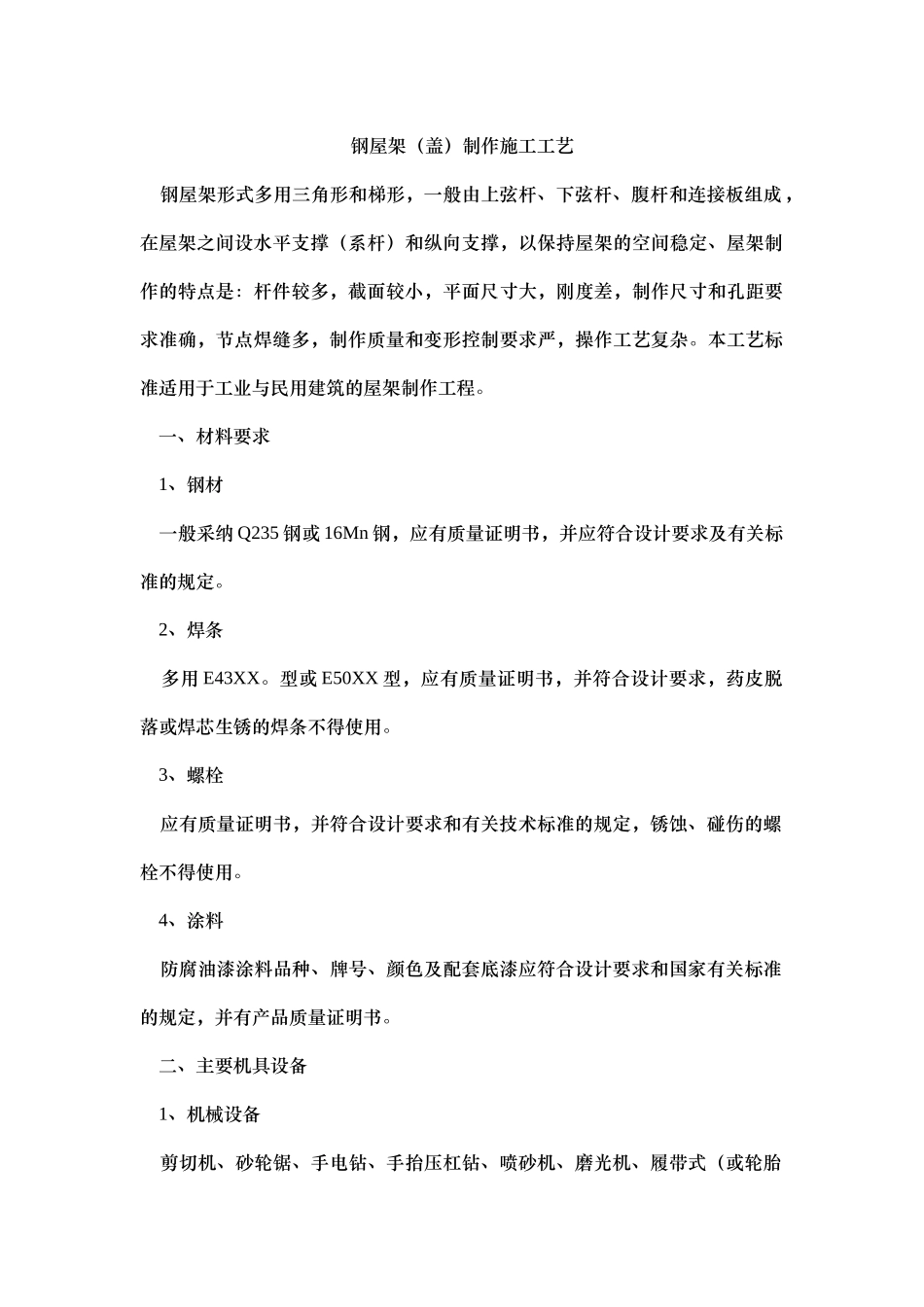

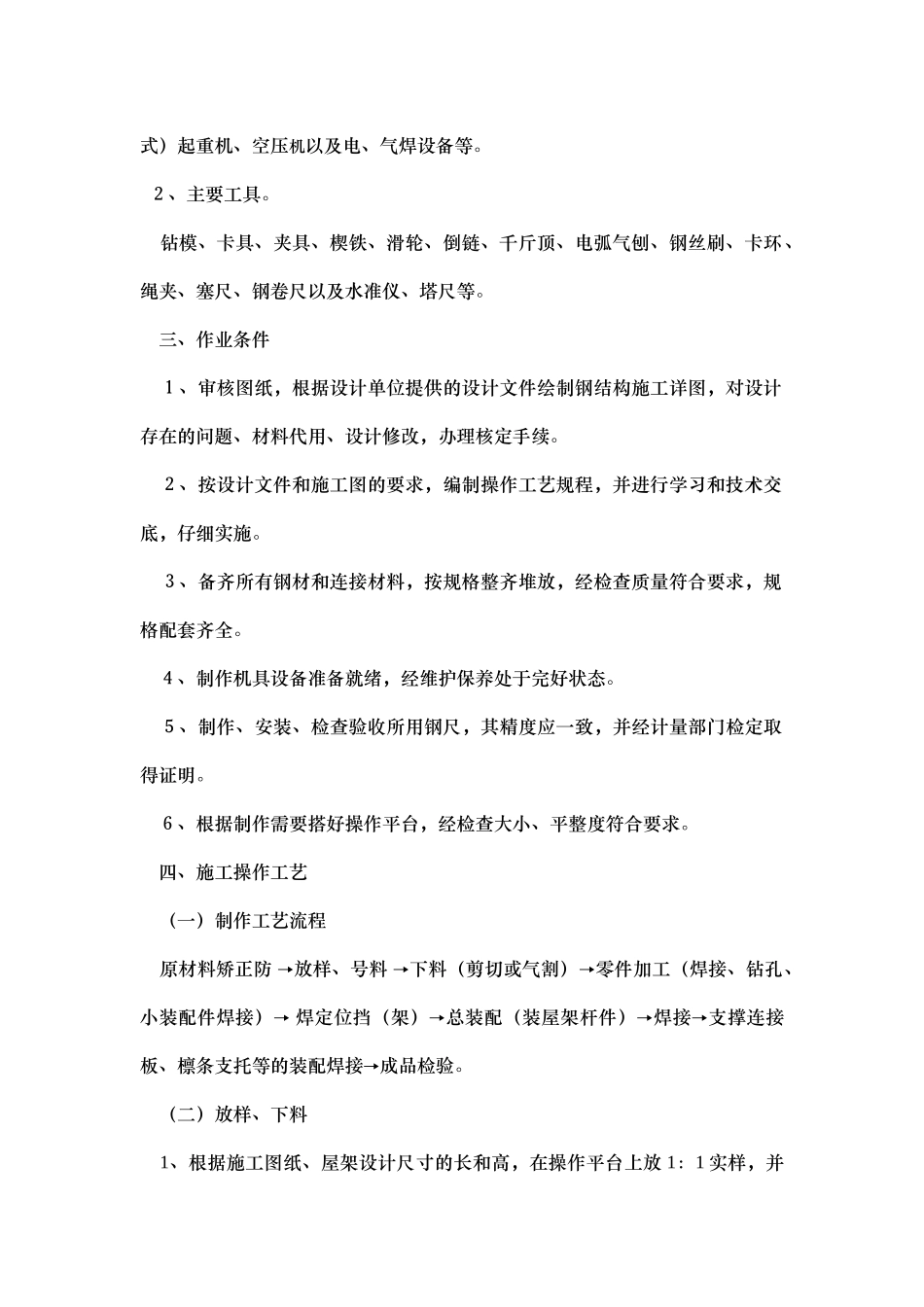

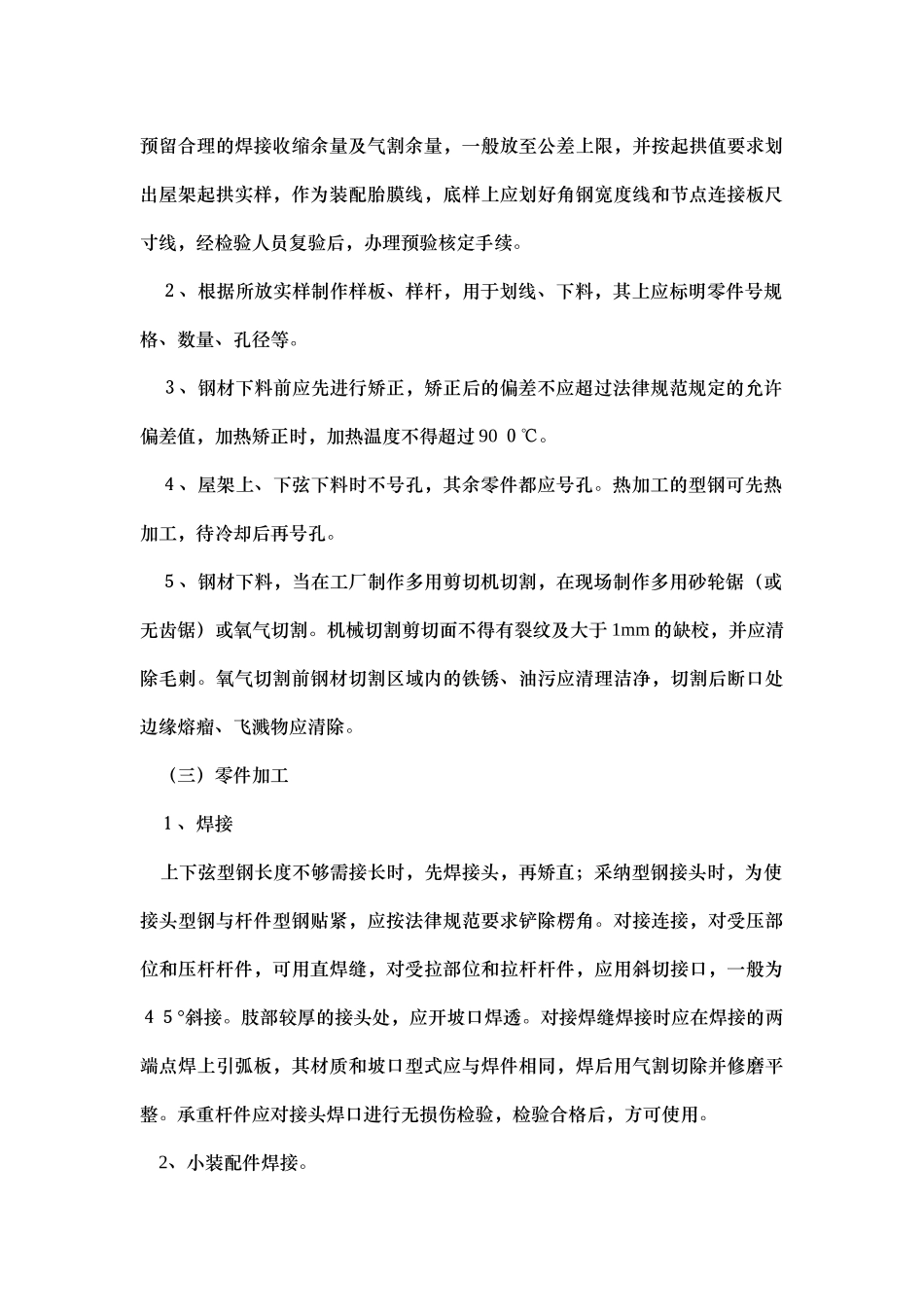

钢屋架（盖）制作施工工艺 钢屋架形式多用三角形和梯形，一般由上弦杆、下弦杆、腹杆和连接板组成，在屋架之间设水平支撑（系杆）和纵向支撑，以保持屋架的空间稳定、屋架制作的特点是：杆件较多，截面较小，平面尺寸大，刚度差，制作尺寸和孔距要求准确，节点焊缝多，制作质量和变形控制要求严，操作工艺复杂。本工艺标准适用于工业与民用建筑的屋架制作工程。 一、材料要求 1、钢材 一般采纳 Q235 钢或 16Mn 钢，应有质量证明书，并应符合设计要求及有关标准的规定。 2、焊条 多用 E43XX。型或 E50XX 型，应有质量证明书，并符合设计要求，药皮脱落或焊芯生锈的焊条不得使用。 3、螺栓 应有质量证明书，并符合设计要求和有关技术标准的规定，锈蚀、碰伤的螺栓不得使用。 4、涂料 防腐油漆涂料品种、牌号、颜色及配套底漆应符合设计要求和国家有关标准的规定，并有产品质量证明书。 二、主要机具设备 1、机械设备 剪切机、砂轮锯、手电钻、手抬压杠钻、喷砂机、磨光机、履带式（或轮胎式）起重机、空压机以及电、气焊设备等。 ２、主要工具。 钻模、卡具、夹具、楔铁、滑轮、倒链、千斤顶、电弧气刨、钢丝刷、卡环、绳夹、塞尺、钢卷尺以及水准仪、塔尺等。 三、作业条件 １、审核图纸，根据设计单位提供的设计文件绘制钢结构施工详图，对设计存在的问题、材料代用、设计修改，办理核定手续。 ２、按设计文件和施工图的要求，编制操作工艺规程，并进行学习和技术交底，仔细实施。 ３、备齐所有钢材和连接材料，按规格整齐堆放，经检查质量符合要求，规格配套齐全。 ４、制作机具设备准备就绪，经维护保养处于完好状态。 ５、制作、安装、检查验收所用钢尺，其精度应一致，并经计量部门检定取得证明。 ６、根据制作需要搭好操作平台，经检查大小、平整度符合要求。 四、施工操作工艺 （一）制作工艺流程 原材料矫正防 →放样、号料 →下料（剪切或气割）→零件加工（焊接、钻孔、小装配件焊接）→ 焊定位挡（架）→总装配（装屋架杆件）→焊接→支撑连接板、檩条支托等的装配焊接→成品检验。 （二）放样、下料 1、根据施工图纸、屋架设计尺寸的长和高，在操作平台上放 1：1 实样，并预留合理的焊接收缩余量及气割余量，一般放至公差上限，并按起拱值要求划出屋架起拱实样，作为装配胎膜线，底样上应划好角钢宽度线和节点连接板尺寸线，经检验人员复验后，办理预验核定手续。 ２、根据所放实样制作样板、...
