钢构工程制作工艺书

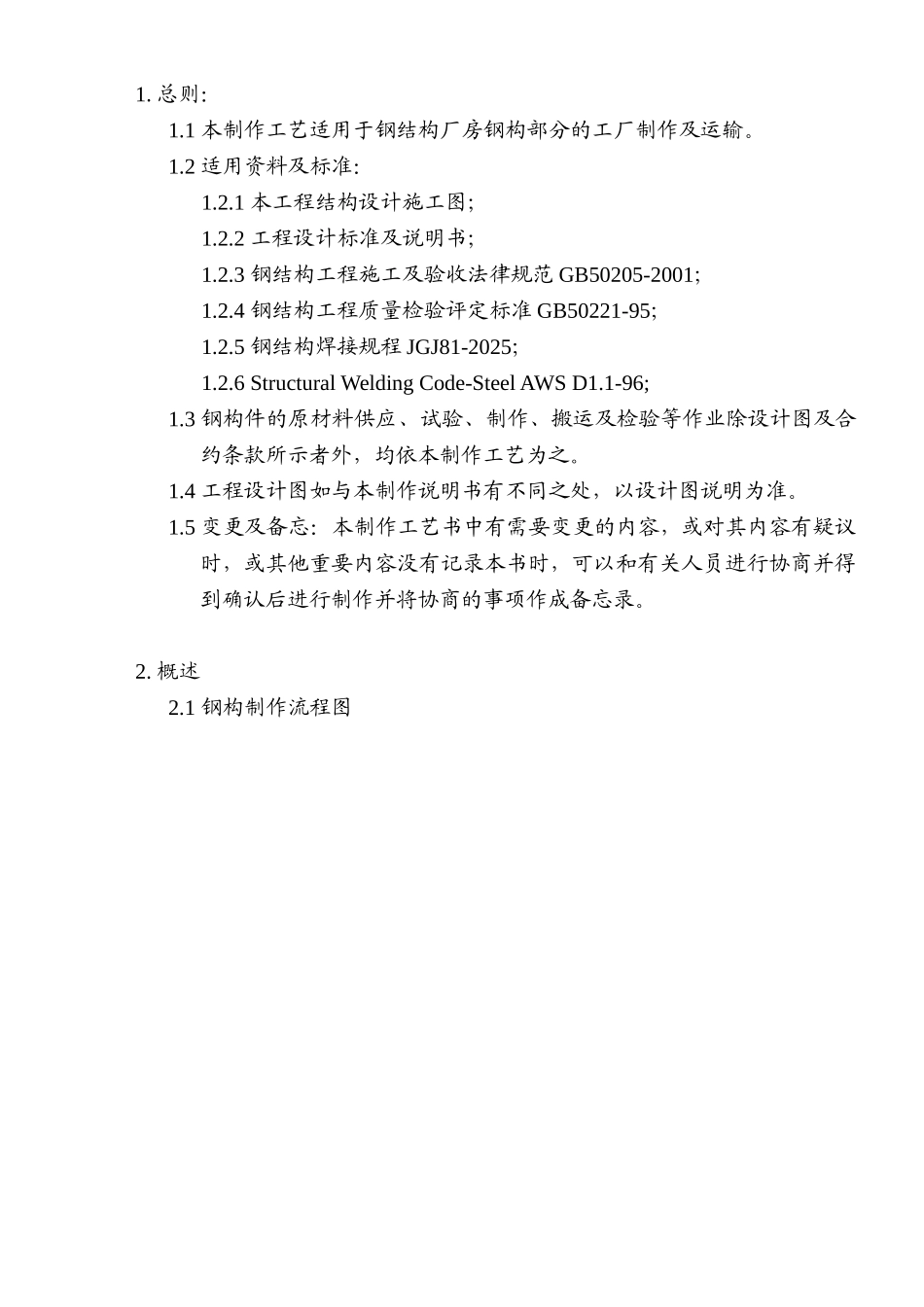

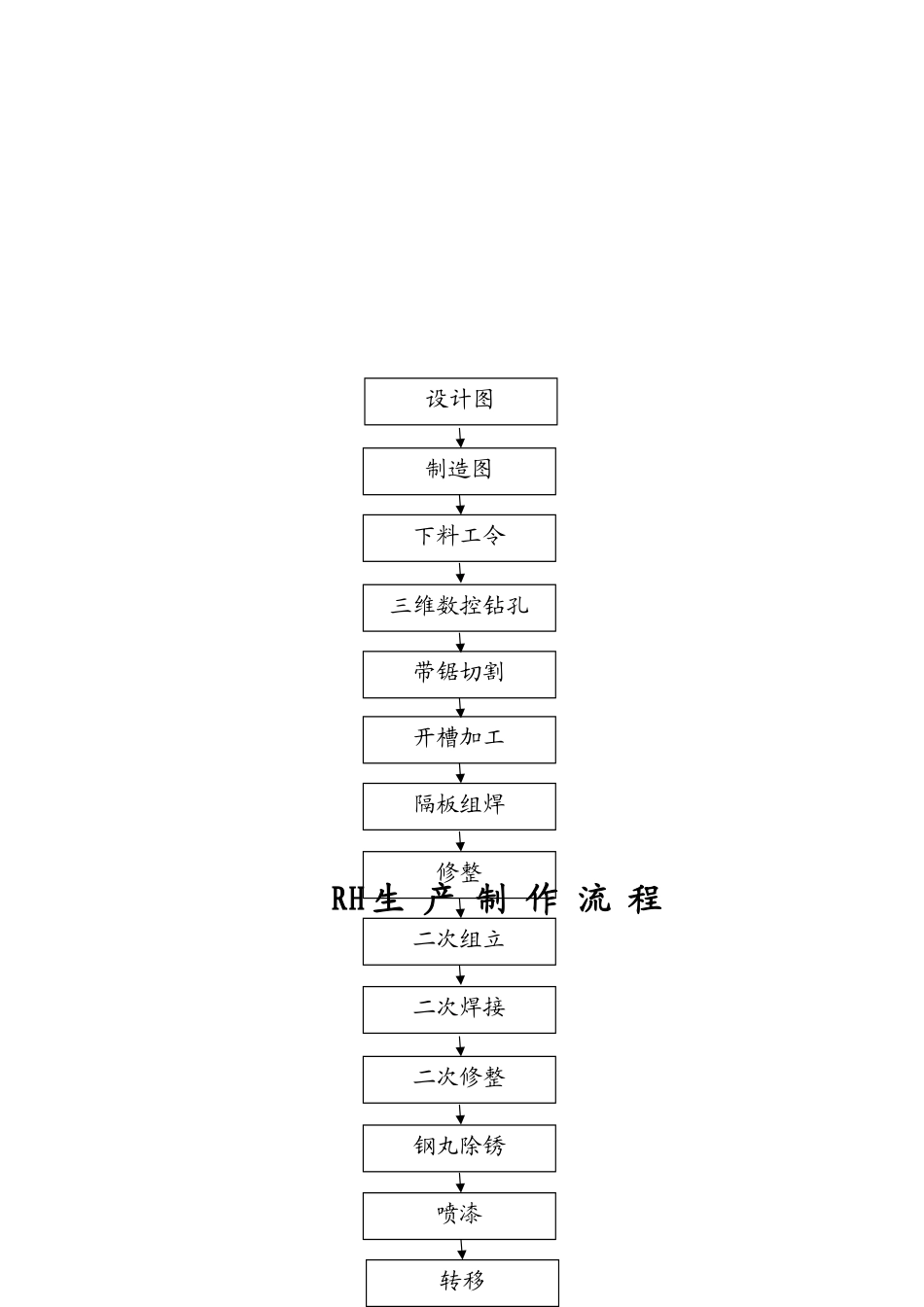

1. 总则：1.1 本制作工艺适用于钢结构厂房钢构部分的工厂制作及运输。1.2 适用资料及标准：1.2.1 本工程结构设计施工图；1.2.2 工程设计标准及说明书；1.2.3 钢结构工程施工及验收法律规范 GB50205-2001；1.2.4 钢结构工程质量检验评定标准 GB50221-95；1.2.5 钢结构焊接规程 JGJ81-2025；1.2.6 Structural Welding Code-Steel AWS D1.1-96;1.3 钢构件的原材料供应、试验、制作、搬运及检验等作业除设计图及合约条款所示者外，均依本制作工艺为之。1.4 工程设计图如与本制作说明书有不同之处，以设计图说明为准。1.5 变更及备忘：本制作工艺书中有需要变更的内容，或对其内容有疑议时，或其他重要内容没有记录本书时，可以和有关人员进行协商并得到确认后进行制作并将协商的事项作成备忘录。2. 概述2.1 钢构制作流程图BH 生 产 制 作 流 程BOX 生 产 工 艺 流 程设计图制造图下料工令钢板对接板条切割开槽加工隔板组焊U 型组焊口型组立垂直立焊龙门埋弧自动焊二次组焊端铣 喷珠、喷漆转移设计图制造图下料工令钢板对接板条切割组焊埋弧自动焊补焊打磨机械、火焰矫正转移二次划线瓦斯切割拼装CO2 焊接制孔二次修整转移钢丸除锈喷漆转移制孔RH 生 产 制 作 流 程设计图制造图下料工令三维数控钻孔带锯切割开槽加工隔板组焊修整二次组立二次焊接二次修整钢丸除锈喷漆转移2.2 RH 生产工艺简介依据制造图及相关法律规范排定下料工令 三维 CNC 钻孔机加工 全自动带锯切割 开槽加工 二次人员板件组焊作业 钢丸除锈 涂装。2.2.1 三维 CNC 钻孔机作业采纳日本大东精机（DNF-1050）。生产精度高，操作性强。采纳左、右、上 3 方向的钻头同时且独立作业，孔群至孔群移动时对惯性误差会自动修正。外部能安装记忆卡装置，使用 Card master，输入程式可在办公室完成，提高准确率及加工效率。2.2.2 自动带锯切割采纳日本大东精机（ST-6090），切割速度快，断面平整美观，加工精度远超传统半自动火焰及普通锯床切割。2.2.3 开槽加工采纳日本“HATARI”型钢开槽机，装配自动完全装置，可操作盘上连接加工，大幅提高生产性能。采纳微软电脑装置，从集中控制开始，通过电钮控制传送机及各档工作速度，大幅提高加工效率及加工精度。2.3 BOX 生产简介依据制作图及相关法律规范，排定下料工令 钢板对接 板条切割 开槽加工 隔板组焊 ㄩ型组焊 型组立 垂直立焊 龙门自动焊 二次自动焊 端铣 喷珠...
