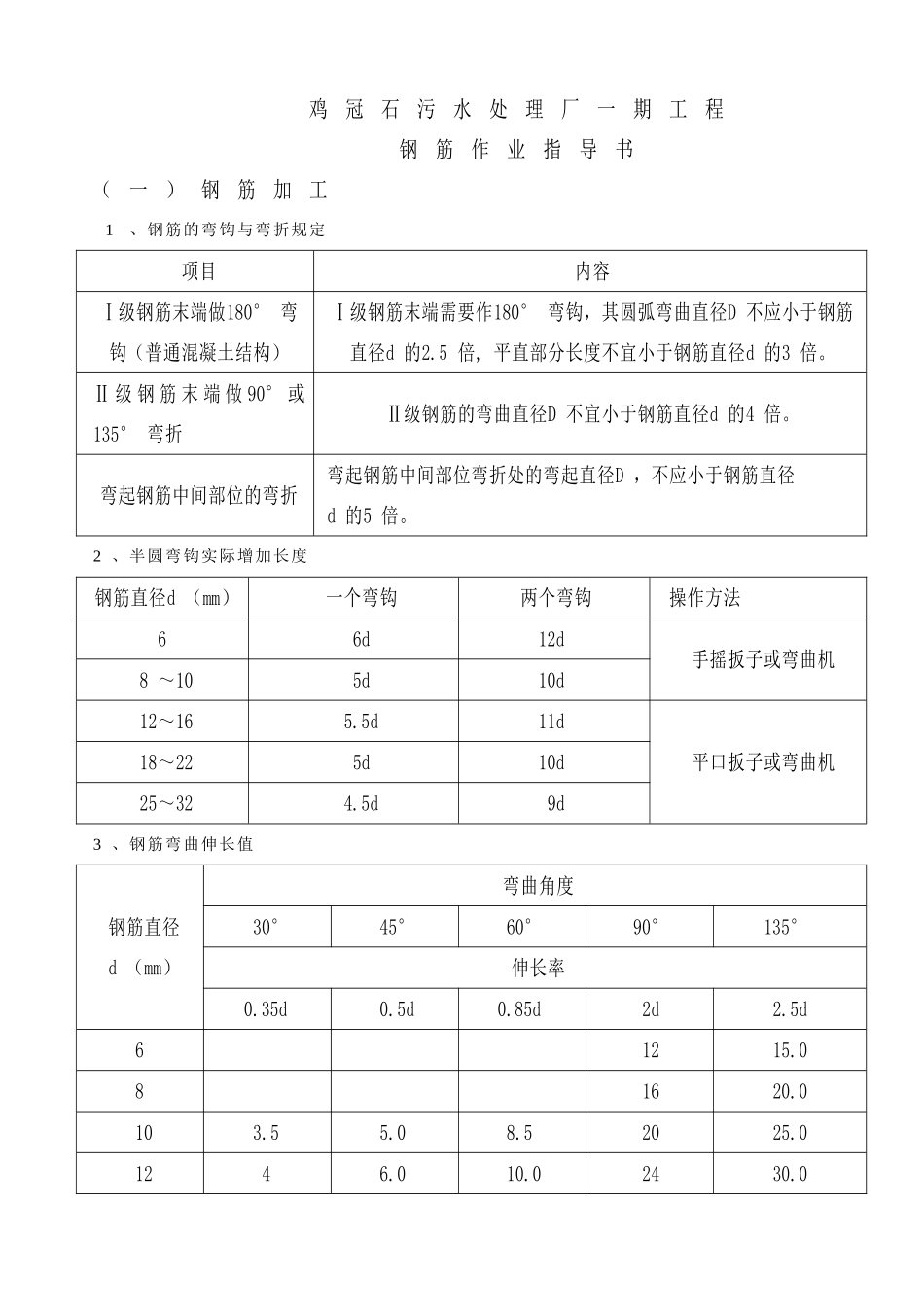

鸡冠石污水处理厂一期工程钢筋作业指导书（一）钢筋加工 1、钢筋的弯钩与弯折规定项目内容Ⅰ级钢筋末端做180° 弯钩（普通混凝土结构）Ⅰ级钢筋末端需要作180° 弯钩，其圆弧弯曲直径D 不应小于钢筋直径d 的2.5 倍, 平直部分长度不宜小于钢筋直径d 的3 倍。Ⅱ 级 钢 筋 末 端 做 90° 或135° 弯折Ⅱ级钢筋的弯曲直径D 不宜小于钢筋直径d 的4 倍。弯起钢筋中间部位的弯折弯起钢筋中间部位弯折处的弯起直径D ，不应小于钢筋直径d 的5 倍。2 、半圆弯钩实际增加长度钢筋直径d （mm）一个弯钩两个弯钩操作方法66d12d手摇扳子或弯曲机8 ～105d10d12～165.5d11d平口扳子或弯曲机18～225d10d25～324.5d9d3 、钢筋弯曲伸长值钢筋直径d （mm）弯曲角度30°45°60°90°135°伸长率0.35d0.5d0.85d2d2.5d61215.081620.0103.55.08.52025.01246.010.02430.01457.012.02835.0165.58.013.53240.0186.59.015.53645.0207.010.017.04050.0228.011.019.04455.0259.012.521.55062.5( 二) 钢筋绑扎与安装1 、钢筋的混凝土保护层厚度 环境与条件构件名称混凝土强度等级低于C25C25 及C30高于C30室内正常环境板、墙15梁、柱25露天或室内高湿度环境板、墙352515梁、柱453525有垫层基础35无垫层702 、钢筋绑扎接头的最小搭接长度混凝土类别钢筋级别受拉区受压区普通混凝土Ⅰ级30d20dⅡ级35d25d3 、绑扎网和绑扎骨架的允许偏差项目允许偏差（mm）网的长、宽±10网眼的尺寸±10骨架的宽、高±5骨架的长±10箍筋间距±20受力钢筋间距±10排距±54 、钢筋绑扎与安装施工要点（1 ）钢筋绑扎前，应熟悉图纸，核对钢筋配料表和料牌。核对成品钢筋的钢种、直径、形状、尺寸和数量，如有漏错，应纠正增补。准备绑扎用的铁丝、绑扎工具、绑扎架等；（2 ）绑扎形式复杂的结构部位时，应讨论好钢筋穿插就位的顺序及模板等其它专业的配合先后次序，以减少绑扎困难；（3 ）基础、板、墙等钢筋网的绑扎，四周两行钢筋的相交点应每点扎牢，中间部分可相隔交错扎牢，双向主筋的钢筋网，则须将全部钢筋相交点扎牢，绑扎时应注意相邻绑扎点的铁丝扣要成八字形，以保持其设计距离正确；（4 ）梁与板纵向受力钢筋采纳双排钢筋网时，两排钢筋之间应垫以直径25mm的短钢筋，以保持其设计距离正确；（ 5 ）结构采纳双排钢筋网，上下两排钢筋网之间设置钢筋支撑脚，每隔1 米放置一个，池壁双排钢筋网之间设置Φ12钢筋制成的撑钩，间距为1 米相互错开排列...
