钢筋混凝土构筑物的裂缝控制

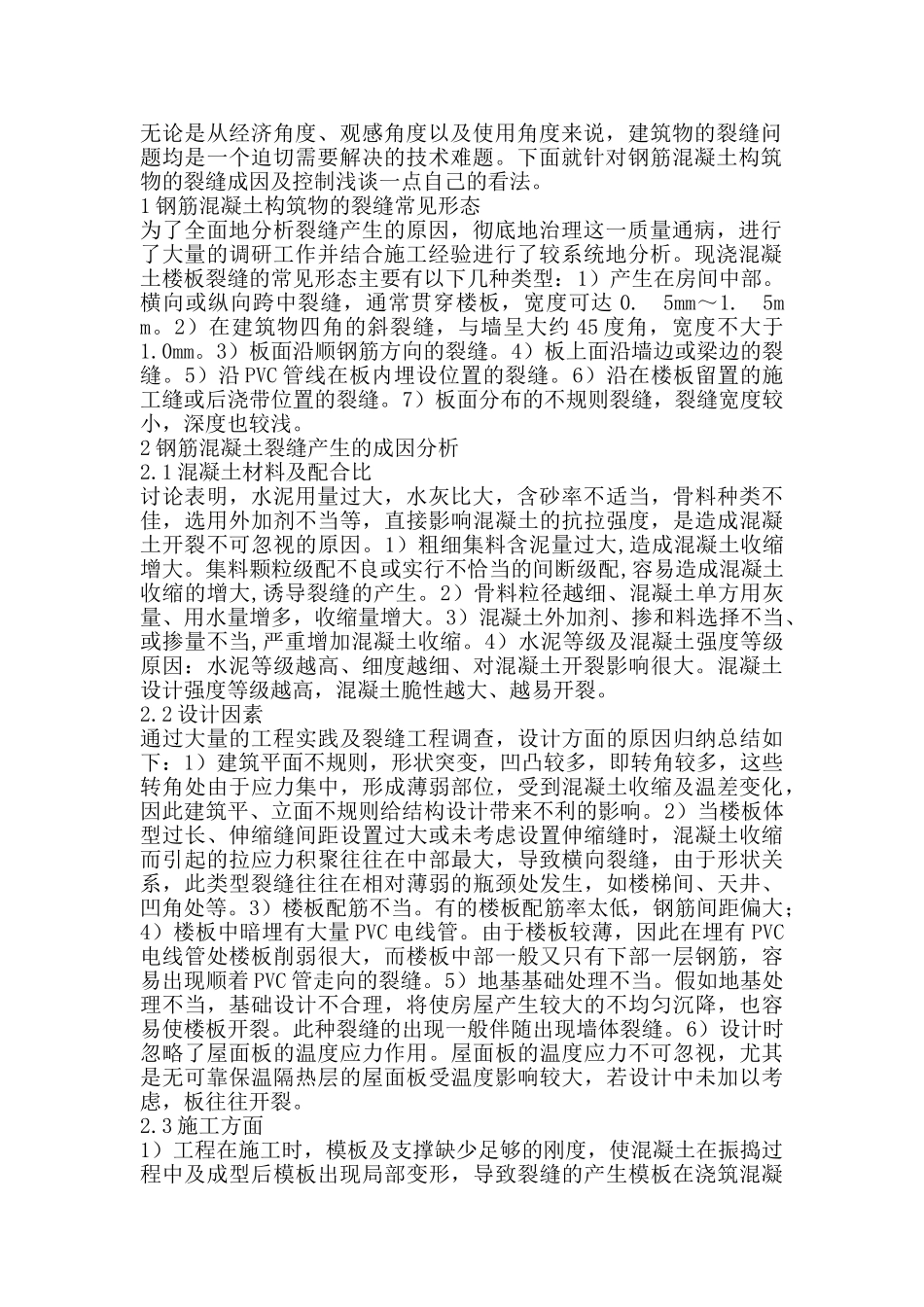

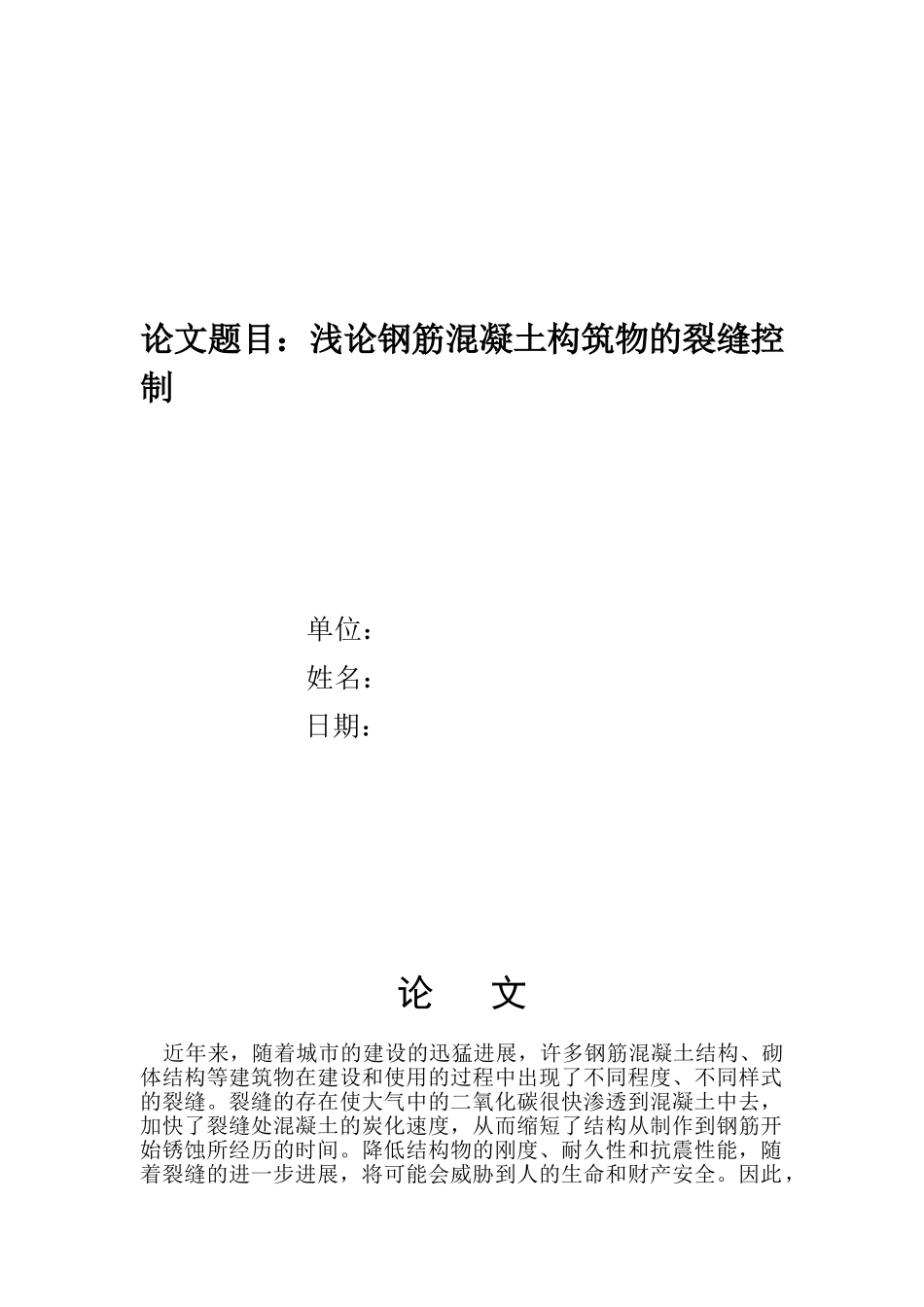

论文题目：浅论钢筋混凝土构筑物的裂缝控制单位：姓名：日期： 论 文 近年来，随着城市的建设的迅猛进展，许多钢筋混凝土结构、砌体结构等建筑物在建设和使用的过程中出现了不同程度、不同样式的裂缝。裂缝的存在使大气中的二氧化碳很快渗透到混凝土中去，加快了裂缝处混凝土的炭化速度，从而缩短了结构从制作到钢筋开始锈蚀所经历的时间。降低结构物的刚度、耐久性和抗震性能，随着裂缝的进一步进展，将可能会威胁到人的生命和财产安全。因此，无论是从经济角度、观感角度以及使用角度来说，建筑物的裂缝问题均是一个迫切需要解决的技术难题。下面就针对钢筋混凝土构筑物的裂缝成因及控制浅谈一点自己的看法。 1 钢筋混凝土构筑物的裂缝常见形态 为了全面地分析裂缝产生的原因，彻底地治理这一质量通病，进行了大量的调研工作并结合施工经验进行了较系统地分析。现浇混凝土楼板裂缝的常见形态主要有以下几种类型：1）产生在房间中部。横向或纵向跨中裂缝，通常贯穿楼板，宽度可达 0. 5mm～1. 5mm。2）在建筑物四角的斜裂缝，与墙呈大约 45 度角，宽度不大于1.0mm。3）板面沿顺钢筋方向的裂缝。4）板上面沿墙边或梁边的裂缝。5）沿 PVC 管线在板内埋设位置的裂缝。6）沿在楼板留置的施工缝或后浇带位置的裂缝。7）板面分布的不规则裂缝，裂缝宽度较小，深度也较浅。 2 钢筋混凝土裂缝产生的成因分析 2.1 混凝土材料及配合比 讨论表明，水泥用量过大，水灰比大，含砂率不适当，骨料种类不佳，选用外加剂不当等，直接影响混凝土的抗拉强度，是造成混凝土开裂不可忽视的原因。1）粗细集料含泥量过大,造成混凝土收缩增大。集料颗粒级配不良或实行不恰当的间断级配,容易造成混凝土收缩的增大,诱导裂缝的产生。2）骨料粒径越细、混凝土单方用灰量、用水量增多，收缩量增大。3）混凝土外加剂、掺和料选择不当、或掺量不当,严重增加混凝土收缩。4）水泥等级及混凝土强度等级原因：水泥等级越高、细度越细、对混凝土开裂影响很大。混凝土设计强度等级越高，混凝土脆性越大、越易开裂。 2.2 设计因素 通过大量的工程实践及裂缝工程调查，设计方面的原因归纳总结如下：1）建筑平面不规则，形状突变，凹凸较多，即转角较多，这些转角处由于应力集中，形成薄弱部位，受到混凝土收缩及温差变化，因此建筑平、立面不规则给结构设计带来不利的影响。2）当楼板体型过长、伸缩缝间距设置过大或未考虑设置伸缩缝时，混凝土收缩而引起的拉应力积聚...
