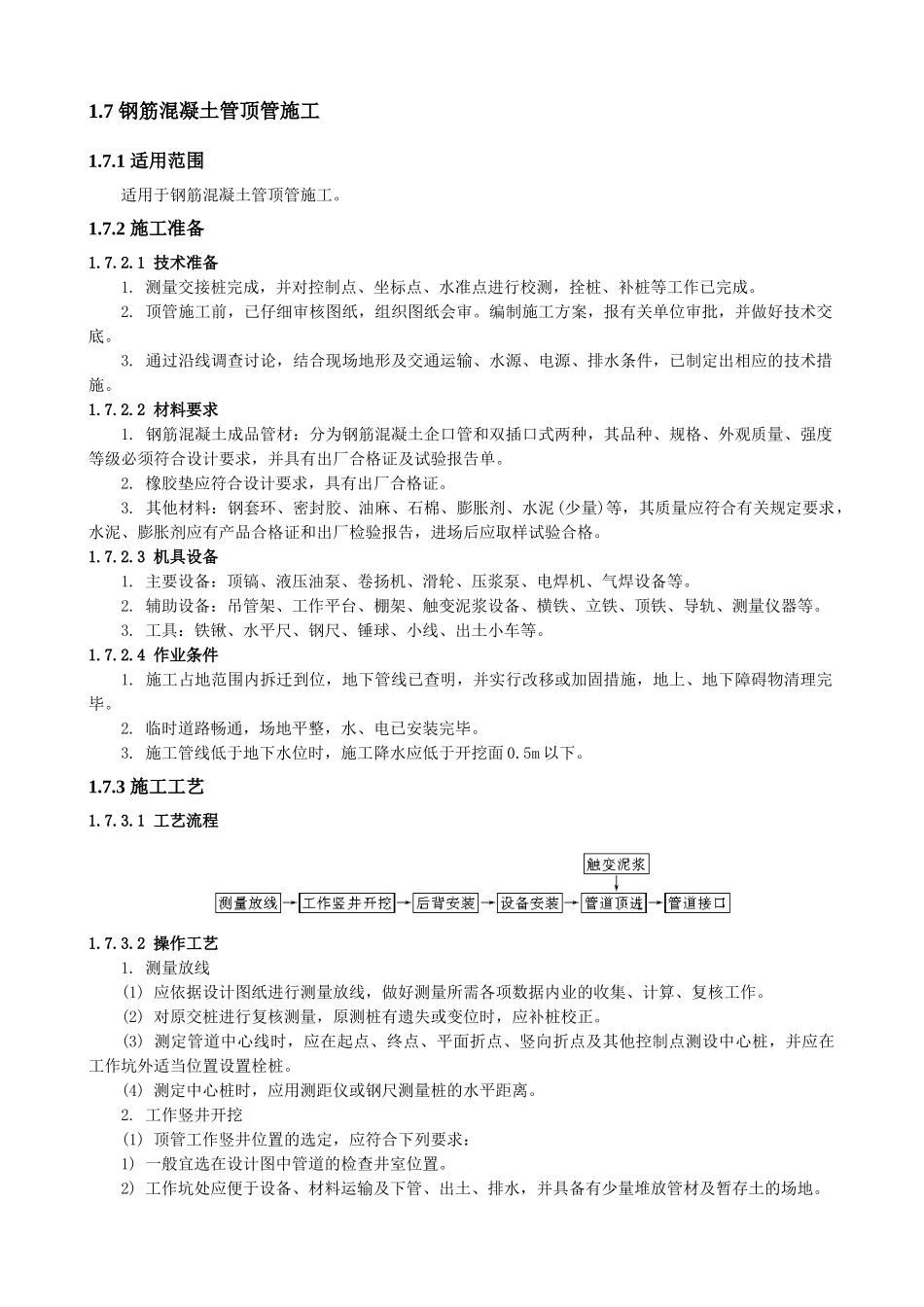

1.7 钢筋混凝土管顶管施工1.7.1 适用范围适用于钢筋混凝土管顶管施工。1.7.2 施工准备1.7.2.1 技术准备1. 测量交接桩完成，并对控制点、坐标点、水准点进行校测，拴桩、补桩等工作已完成。2. 顶管施工前，已仔细审核图纸，组织图纸会审。编制施工方案，报有关单位审批，并做好技术交底。3. 通过沿线调查讨论，结合现场地形及交通运输、水源、电源、排水条件，已制定出相应的技术措施。1.7.2.2 材料要求1. 钢筋混凝土成品管材：分为钢筋混凝土企口管和双插口式两种，其品种、规格、外观质量、强度等级必须符合设计要求，并具有出厂合格证及试验报告单。2. 橡胶垫应符合设计要求，具有出厂合格证。3. 其他材料：钢套环、密封胶、油麻、石棉、膨胀剂、水泥(少量)等，其质量应符合有关规定要求，水泥、膨胀剂应有产品合格证和出厂检验报告，进场后应取样试验合格。1.7.2.3 机具设备1. 主要设备：顶镐、液压油泵、卷扬机、滑轮、压浆泵、电焊机、气焊设备等。2. 辅助设备：吊管架、工作平台、棚架、触变泥浆设备、横铁、立铁、顶铁、导轨、测量仪器等。3. 工具：铁锹、水平尺、钢尺、锤球、小线、出土小车等。1.7.2.4 作业条件1. 施工占地范围内拆迁到位，地下管线已查明，并实行改移或加固措施，地上、地下障碍物清理完毕。2. 临时道路畅通，场地平整，水、电已安装完毕。3. 施工管线低于地下水位时，施工降水应低于开挖面 0.5m 以下。1.7.3 施工工艺1.7.3.1 工艺流程1.7.3.2 操作工艺1. 测量放线(1) 应依据设计图纸进行测量放线，做好测量所需各项数据内业的收集、计算、复核工作。(2) 对原交桩进行复核测量，原测桩有遗失或变位时，应补桩校正。(3) 测定管道中心线时，应在起点、终点、平面折点、竖向折点及其他控制点测设中心桩，并应在工作坑外适当位置设置栓桩。(4) 测定中心桩时，应用测距仪或钢尺测量桩的水平距离。2. 工作竖井开挖(1) 顶管工作竖井位置的选定，应符合下列要求：1) 一般宜选在设计图中管道的检查井室位置。2) 工作坑处应便于设备、材料运输及下管、出土、排水，并具备有少量堆放管材及暂存土的场地。3) 单向顶进，顶管段两端条件相近时，工作坑宜选在管线下游。4) 工作竖井距铁路路基、公路路基较近时，必须保证足够的安全距离或有实行加固措施的条件。5) 工作竖井应选择在地下管线较少部位。(2) 顶管工作竖井的开挖断面，应根据检查井尺寸、工作面宽度、现场环境、土质、挖深、地下水位...
