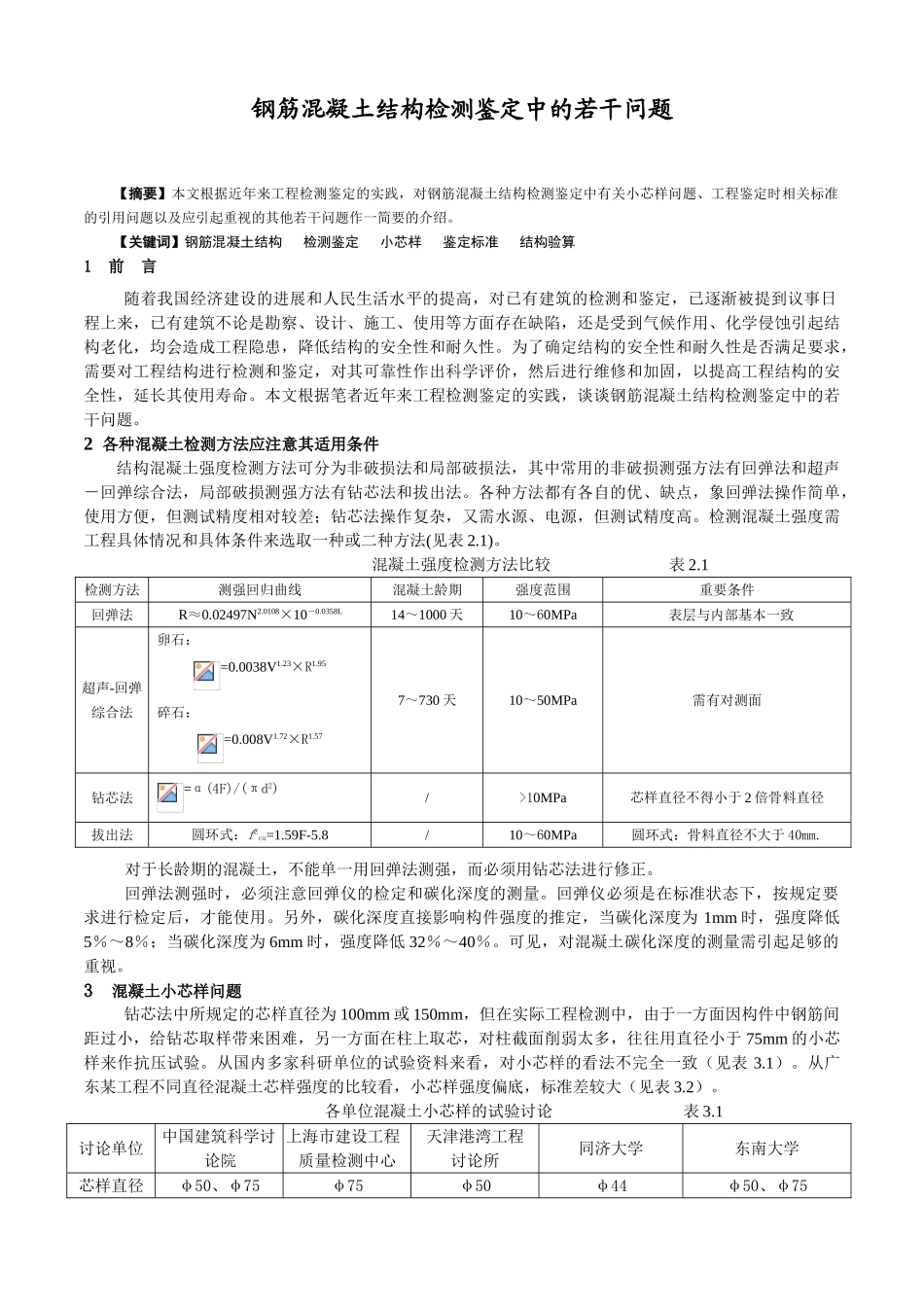

钢筋混凝土结构检测鉴定中的若干问题【摘要】本文根据近年来工程检测鉴定的实践，对钢筋混凝土结构检测鉴定中有关小芯样问题、工程鉴定时相关标准的引用问题以及应引起重视的其他若干问题作一简要的介绍。【关键词】钢筋混凝土结构 检测鉴定 小芯样 鉴定标准 结构验算1 前 言随着我国经济建设的进展和人民生活水平的提高，对已有建筑的检测和鉴定，已逐渐被提到议事日程上来，已有建筑不论是勘察、设计、施工、使用等方面存在缺陷，还是受到气候作用、化学侵蚀引起结构老化，均会造成工程隐患，降低结构的安全性和耐久性。为了确定结构的安全性和耐久性是否满足要求，需要对工程结构进行检测和鉴定，对其可靠性作出科学评价，然后进行维修和加固，以提高工程结构的安全性，延长其使用寿命。本文根据笔者近年来工程检测鉴定的实践，谈谈钢筋混凝土结构检测鉴定中的若干问题。2 各种混凝土检测方法应注意其适用条件结构混凝土强度检测方法可分为非破损法和局部破损法，其中常用的非破损测强方法有回弹法和超声－回弹综合法，局部破损测强方法有钻芯法和拔出法。各种方法都有各自的优、缺点，象回弹法操作简单，使用方便，但测试精度相对较差；钻芯法操作复杂，又需水源、电源，但测试精度高。检测混凝土强度需工程具体情况和具体条件来选取一种或二种方法(见表 2.1)。 混凝土强度检测方法比较 表 2.1检测方法测强回归曲线混凝土龄期强度范围重要条件回弹法R≈0.02497N2.0108×10－0.0358L14～1000 天10～60MPa表层与内部基本一致超声-回弹综合法卵石：=0.0038V1.23×R1.95碎石：=0.008V1.72×R1.577～730 天10～50MPa需有对测面钻芯法=α(4F)/(πd2)/>10MPa芯样直径不得小于 2 倍骨料直径拔出法圆环式：fCcu=1.59F-5.8/10～60MPa圆环式：骨料直径不大于 40mm.对于长龄期的混凝土，不能单一用回弹法测强，而必须用钻芯法进行修正。回弹法测强时，必须注意回弹仪的检定和碳化深度的测量。回弹仪必须是在标准状态下，按规定要求进行检定后，才能使用。另外，碳化深度直接影响构件强度的推定，当碳化深度为 1mm 时，强度降低5％～8％；当碳化深度为 6mm 时，强度降低 32％～40％。可见，对混凝土碳化深度的测量需引起足够的重视。3 混凝土小芯样问题钻芯法中所规定的芯样直径为 100mm 或 150mm，但在实际工程检测中，由于一方面因构件中钢筋间距过小，给钻芯取样带来困难，另一方面在柱上取芯，对柱截面削弱太多，往往用直径小...
