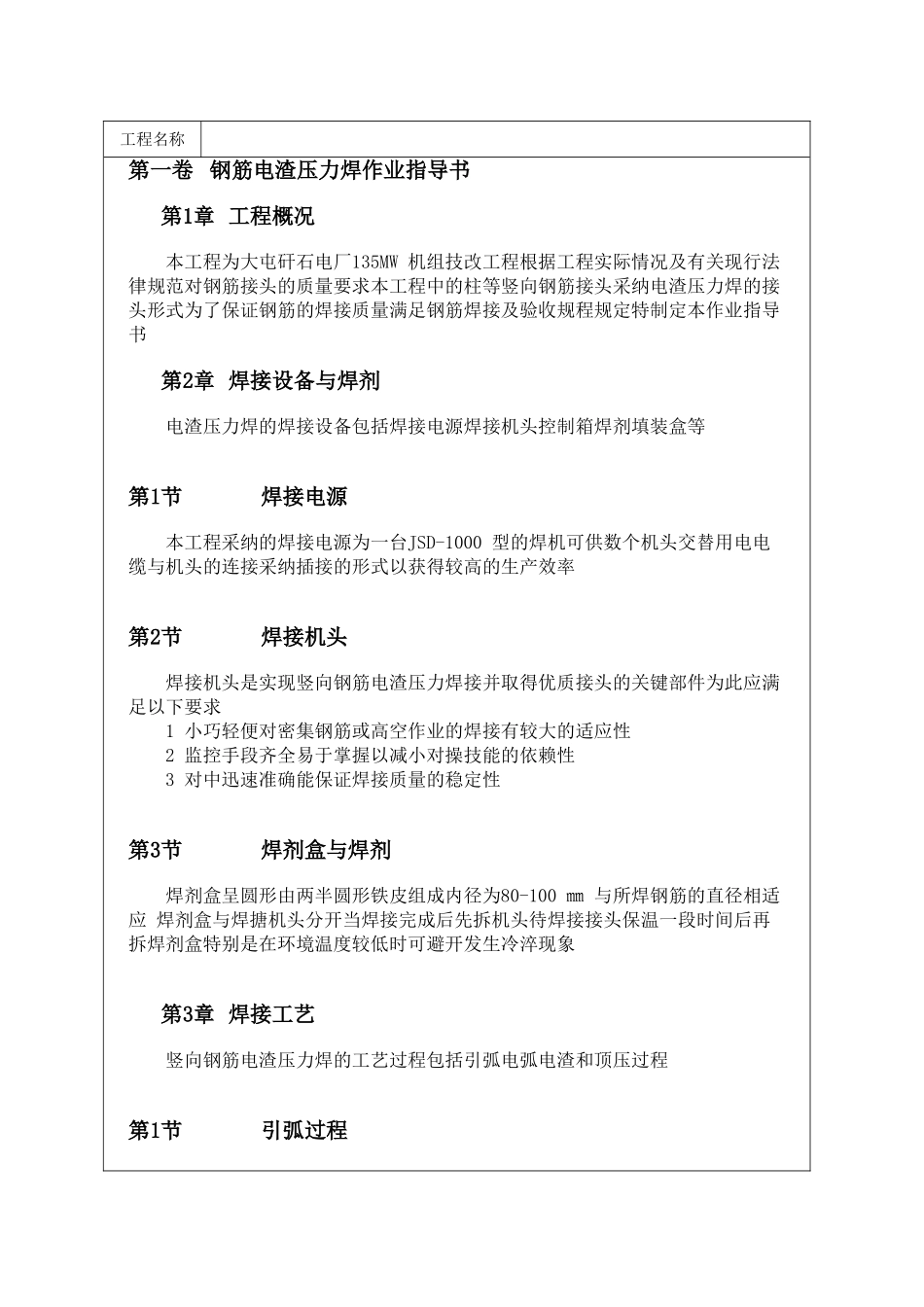

工程名称第一卷 钢筋电渣压力焊作业指导书第1章 工程概况 本工程为大屯矸石电厂135MW 机组技改工程根据工程实际情况及有关现行法律规范对钢筋接头的质量要求本工程中的柱等竖向钢筋接头采纳电渣压力焊的接头形式为了保证钢筋的焊接质量满足钢筋焊接及验收规程规定特制定本作业指导书第2章 焊接设备与焊剂 电渣压力焊的焊接设备包括焊接电源焊接机头控制箱焊剂填装盒等第1节焊接电源 本工程采纳的焊接电源为一台JSD-1000 型的焊机可供数个机头交替用电电缆与机头的连接采纳插接的形式以获得较高的生产效率第2节焊接机头 焊接机头是实现竖向钢筋电渣压力焊接并取得优质接头的关键部件为此应满足以下要求 1 小巧轻便对密集钢筋或高空作业的焊接有较大的适应性 2 监控手段齐全易于掌握以减小对操技能的依赖性 3 对中迅速准确能保证焊接质量的稳定性第3节焊剂盒与焊剂 焊剂盒呈圆形由两半圆形铁皮组成内径为80-100 ㎜ 与所焊钢筋的直径相适应 焊剂盒与焊搪机头分开当焊接完成后先拆机头待焊接接头保温一段时间后再拆焊剂盒特别是在环境温度较低时可避开发生冷淬现象第3章 焊接工艺 竖向钢筋电渣压力焊的工艺过程包括引弧电弧电渣和顶压过程第1节引弧过程 工程名称引弧的过程采纳直接引弧法直接引弧法是在通电后迅速将上钢筋提起使两端头之间的距离为2-4 ㎜引弧这种过程很短当钢筋端头夹杂不导电物质或端头过于平滑造成引弧困难时可以多次把上钢筋移下与下钢筋短接后再提起达到引弧的目的第2节电弧过程 亦称造渣过程靠电弧的高温作用将钢筋端头凸出的部分不断烧化同时将接口周围的焊剂充分熔化形成一定深度的渣池第3节电渣过程 渣池形成一定深度后将上钢筋缓缓插入渣池中此时电弧熄灭进入电渣过程由于电流直接通过渣池 产生大量的电阻热使渣池温度升到近2000 将钢筋端头迅速而均匀地熔化其中上钢筋端头熔化量比下钢筋大一倍经熔化后的上钢筋端面呈微凸形并在钢筋的端面上形成一个由液态向固态转化的过渡薄层第4节挤压过程 电渣压力焊的接头是利用过渡层使钢筋端部的分子与原子产生巨大的结合力完成的因此在停止供电的瞬间对钢筋施加挤压力把焊口部分熔化的金属熔渣及氧化物等杂质全部挤出结合面由于挤压时焊口处于熔融状态所需的挤压力很小对各种规格的钢筋仅为0.2-0.3KN第4章 焊接参数 电渣压力焊的焊接参数主要包括焊接电流焊接电压和焊接时间等第1节焊接电流 钢筋电渣压力焊的热效率较高其中焊接电流比闪光对焊小一半...
