钢管脚手架计算与安拆方案

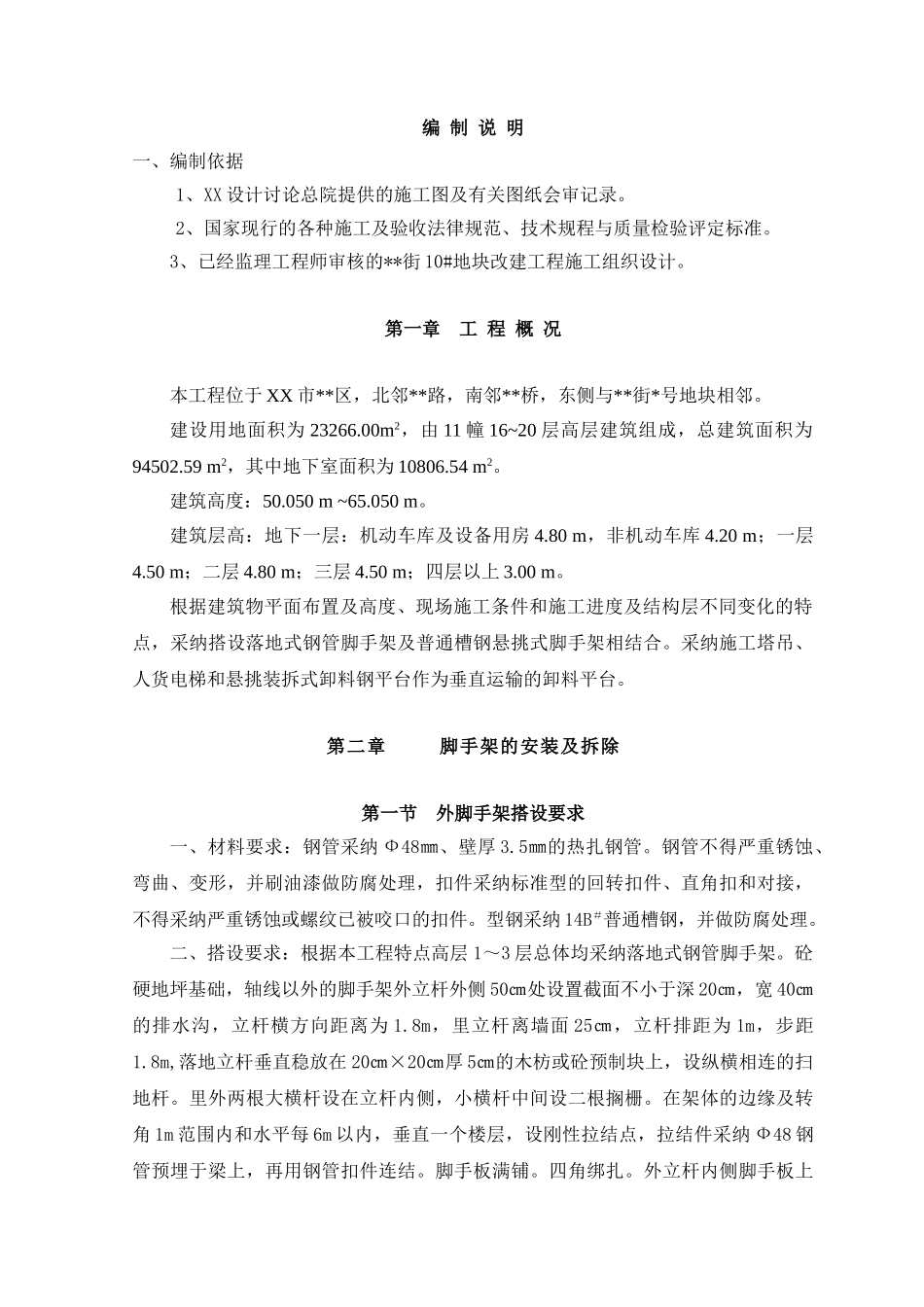

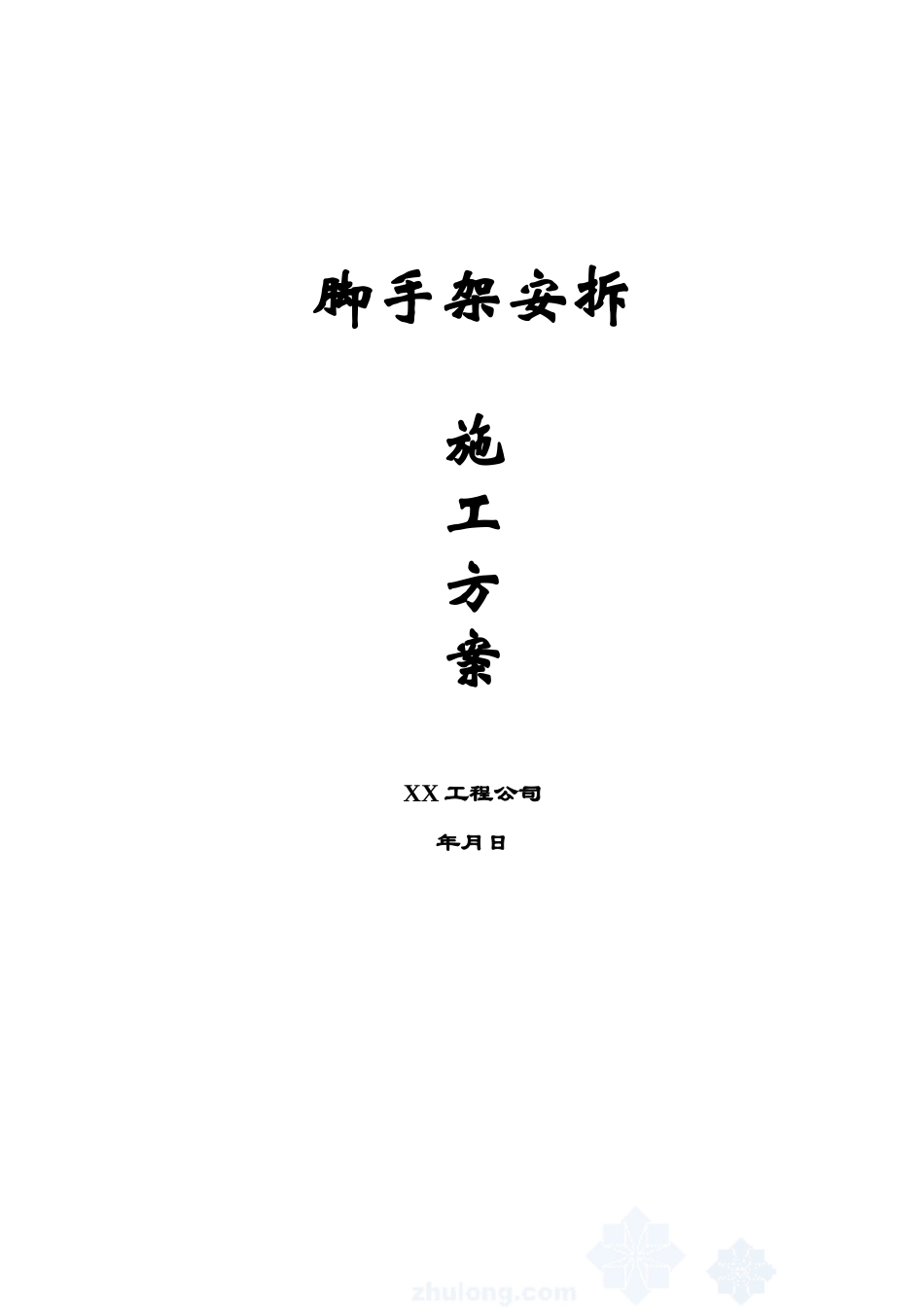

脚手架安拆施工方案XX 工程公司年月日编 制 说 明一、编制依据1、XX 设计讨论总院提供的施工图及有关图纸会审记录。2、国家现行的各种施工及验收法律规范、技术规程与质量检验评定标准。3、已经监理工程师审核的**街 10#地块改建工程施工组织设计。第一章 工 程 概 况本工程位于 XX 市**区，北邻**路，南邻**桥，东侧与**街*号地块相邻。建设用地面积为 23266.00m2，由 11 幢 16~20 层高层建筑组成，总建筑面积为94502.59 m2，其中地下室面积为 10806.54 m2。建筑高度：50.050 m ~65.050 m。建筑层高：地下一层：机动车库及设备用房 4.80 m，非机动车库 4.20 m；一层4.50 m；二层 4.80 m；三层 4.50 m；四层以上 3.00 m。根据建筑物平面布置及高度、现场施工条件和施工进度及结构层不同变化的特点，采纳搭设落地式钢管脚手架及普通槽钢悬挑式脚手架相结合。采纳施工塔吊、人货电梯和悬挑装拆式卸料钢平台作为垂直运输的卸料平台。第二章脚手架的安装及拆除第一节 外脚手架搭设要求一、材料要求：钢管采纳 Ф48㎜、壁厚 3.5㎜的热扎钢管。钢管不得严重锈蚀、弯曲、变形，并刷油漆做防腐处理，扣件采纳标准型的回转扣件、直角扣和对接，不得采纳严重锈蚀或螺纹已被咬口的扣件。型钢采纳 14B＃普通槽钢，并做防腐处理。二、搭设要求：根据本工程特点高层 1～3 层总体均采纳落地式钢管脚手架。砼硬地坪基础，轴线以外的脚手架外立杆外侧 50㎝处设置截面不小于深 20㎝，宽 40㎝的排水沟，立杆横方向距离为 1.8m，里立杆离墙面 25㎝，立杆排距为 1m，步距1.8m,落地立杆垂直稳放在 20㎝×20㎝厚 5㎝的木枋或砼预制块上，设纵横相连的扫地杆。里外两根大横杆设在立杆内侧，小横杆中间设二根搁栅。在架体的边缘及转角 1m 范围内和水平每 6m 以内，垂直一个楼层，设刚性拉结点，拉结件采纳 Ф48 钢管预埋于梁上，再用钢管扣件连结。脚手板满铺。四角绑扎。外立杆内侧脚手板上30㎝设踢脚杆，踢脚杆下部采纳黄黑相间的踢脚板。1.2m 高处设防护栏杆，防护栏杆内侧采纳密目式安全网封闭。剪刀撑从转角处开始由下而上水平 6m 以内设一组，左右连续设置，杆件设在外立杆与小横杆交叉点上，与地面成 45°～60°角，剪刀撑从第一组开始，每组左侧第一根落地杆件用 6㎝长钢管，右侧第一根落地杆用 4m长钢管，每组相同设置，搭接点用 d 三只回转扣，搭接长度不少于 1m。四～二十层，搭设悬挑式脚手架，...
