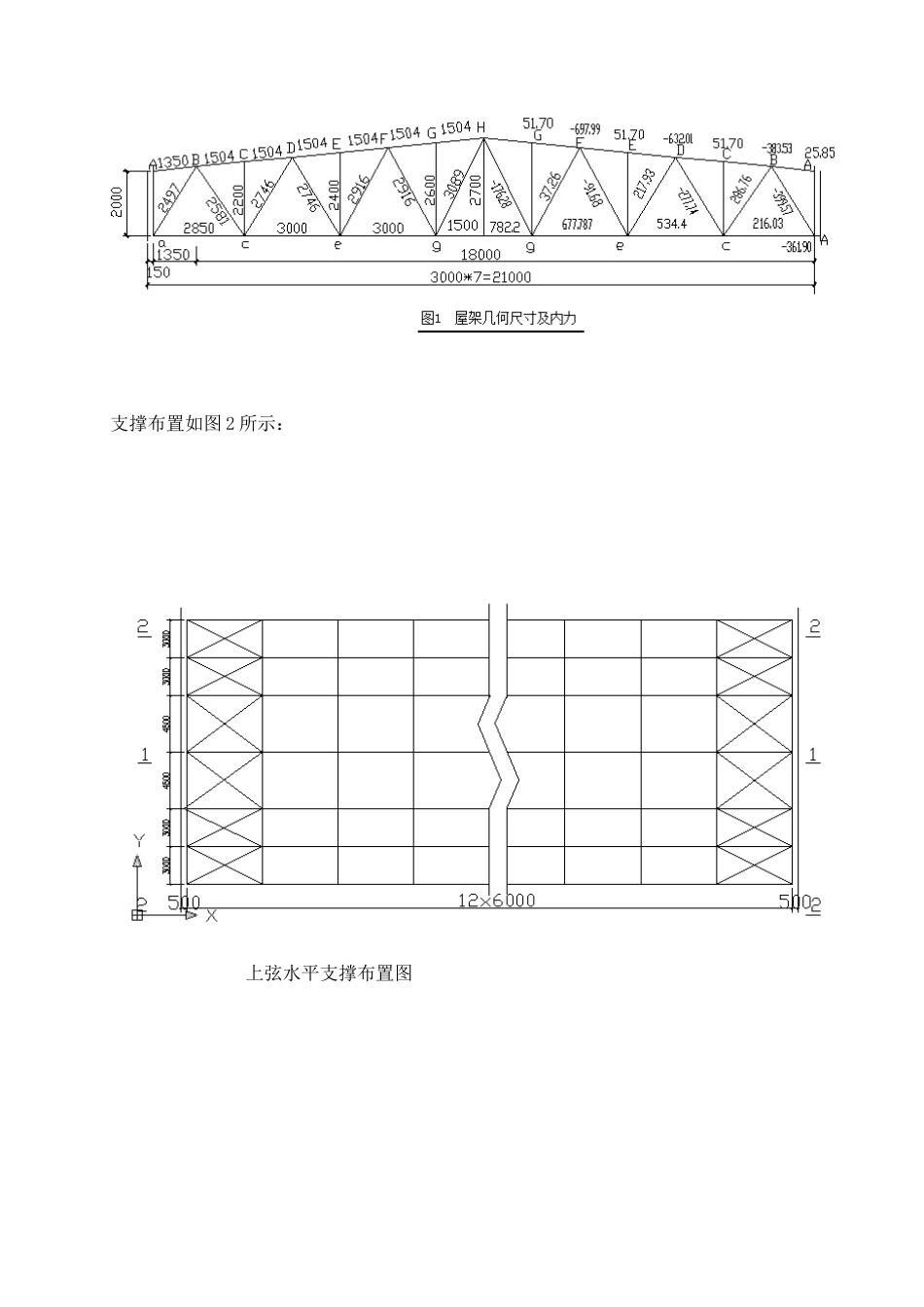

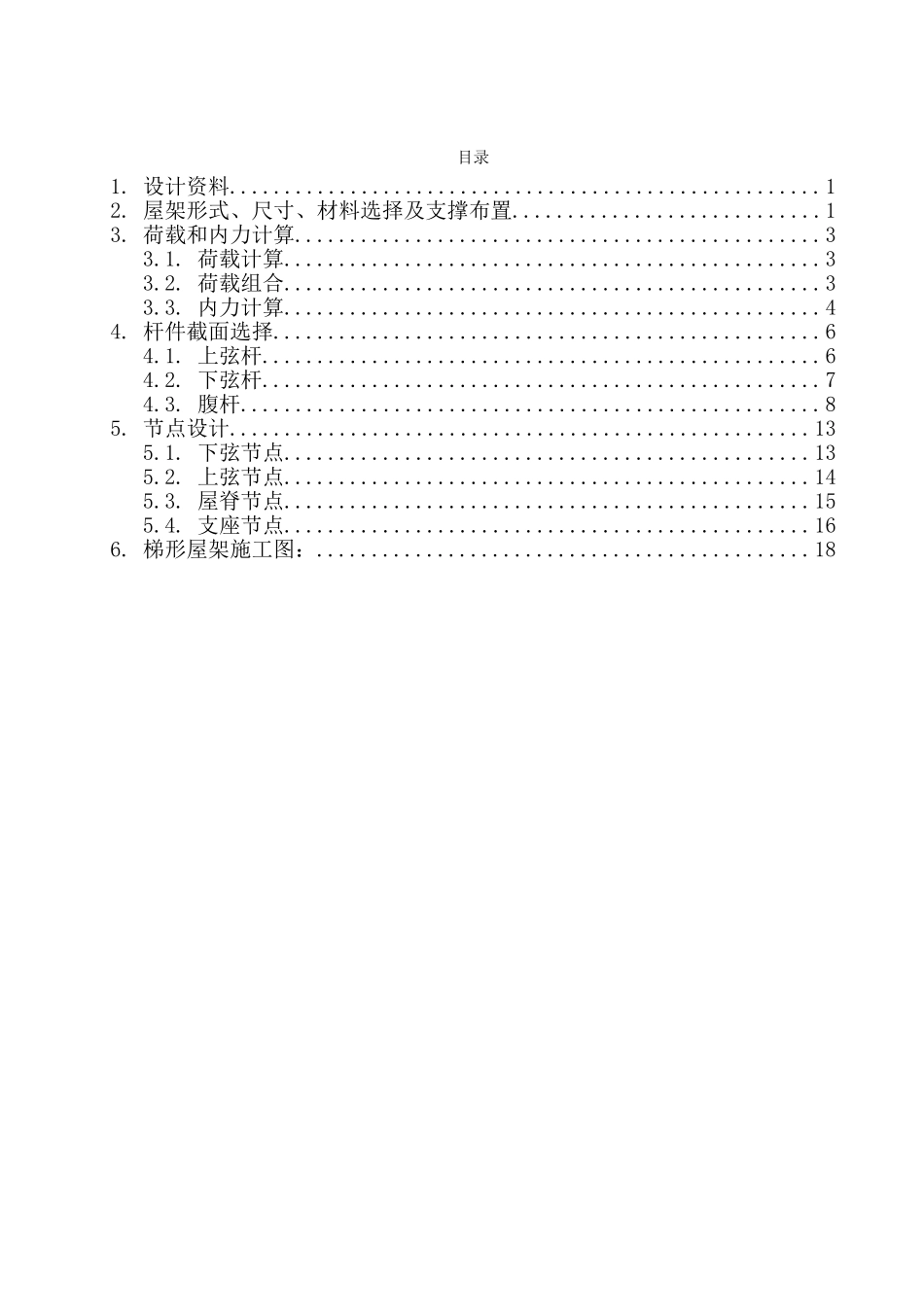

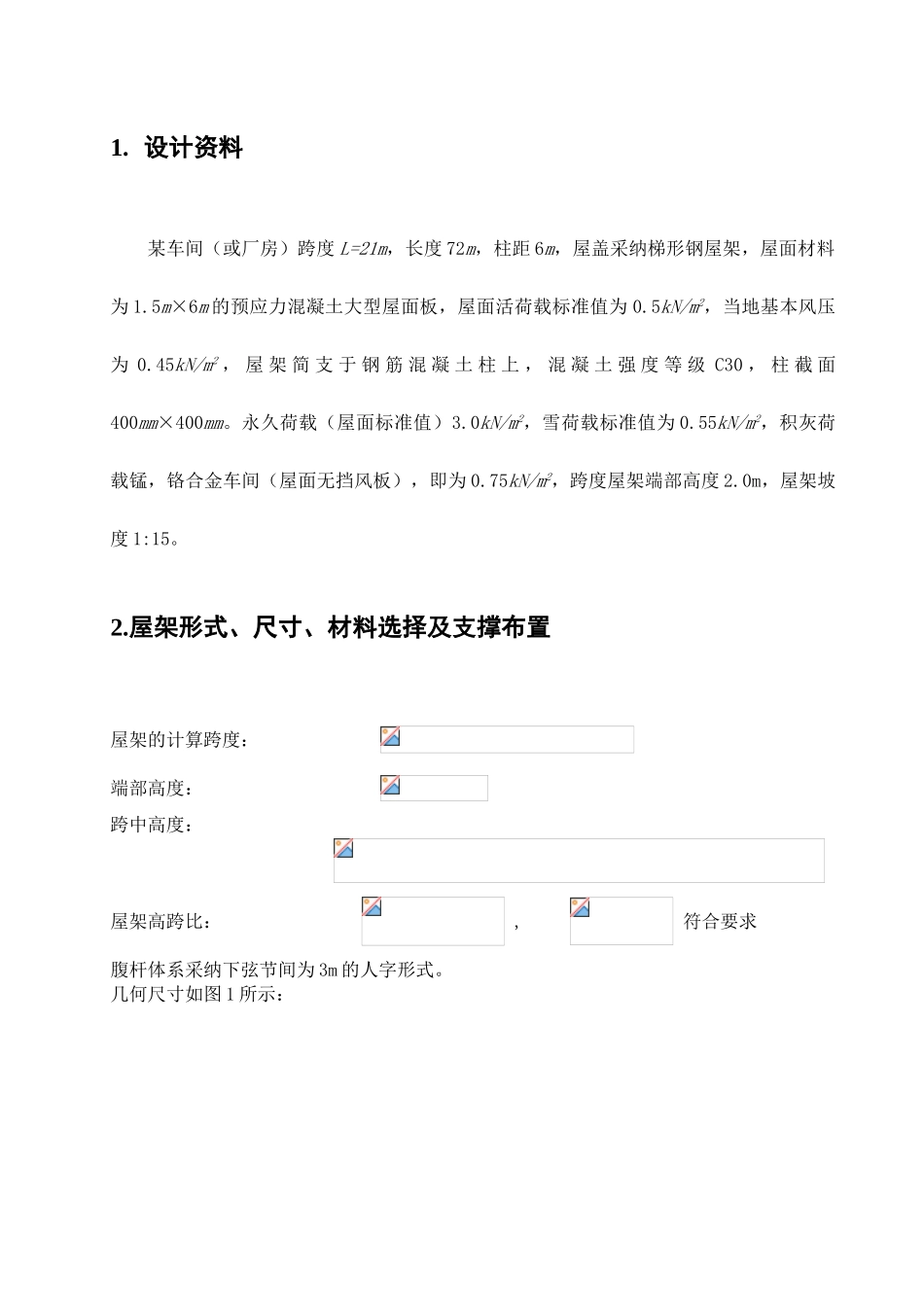

目录1. 设计资料......................................................12. 屋架形式、尺寸、材料选择及支撑布置............................13. 荷载和内力计算................................................33.1. 荷载计算.................................................33.2. 荷载组合.................................................33.3. 内力计算.................................................44. 杆件截面选择..................................................64.1. 上弦杆...................................................64.2. 下弦杆...................................................74.3. 腹杆.....................................................85. 节点设计.....................................................135.1. 下弦节点................................................135.2. 上弦节点................................................145.3. 屋脊节点................................................155.4. 支座节点................................................166. 梯形屋架施工图：.............................................181. 设计资料某车间（或厂房）跨度 L=21m，长度 72m，柱距 6m，屋盖采纳梯形钢屋架，屋面材料为 1.5m×6m 的预应力混凝土大型屋面板，屋面活荷载标准值为 0.5kN/m2，当地基本风压为 0.45kN/m2 ， 屋 架 简 支 于 钢 筋 混 凝 土 柱 上 ， 混 凝 土 强 度 等 级 C30 ， 柱 截 面400mm×400mm。永久荷载（屋面标准值）3.0kN/m2，雪荷载标准值为 0.55kN/m2，积灰荷载锰，铬合金车间（屋面无挡风板），即为 0.75kN/m2，跨度屋架端部高度 2.0m，屋架坡度 1:15。2.屋架形式、尺寸、材料选择及支撑布置屋架的计算跨度： 端部高度： 跨中高度： 屋架高跨比： , 符合要求 腹杆体系采纳下弦节间为 3m 的人字形式。几何尺寸如图 1 所示： 支撑布置如图 2 所示： 上弦水平支撑布置图 下弦水平支撑布置图 1-1 2-2 图 2根据建造地区的计算温度和荷载性质，刚材采纳。焊条采纳型，手工焊。根据车间长度、屋架跨度和荷载情况，设置上、下弦横向水平支撑，垂直支撑和系杆。且本设计为无檩条设计。2. 荷载和内力计算2.1. 荷载计算屋架及支撑自重（经验估量式）： 0.12+0.011L=0.1...
