钻孔桩作业指导书

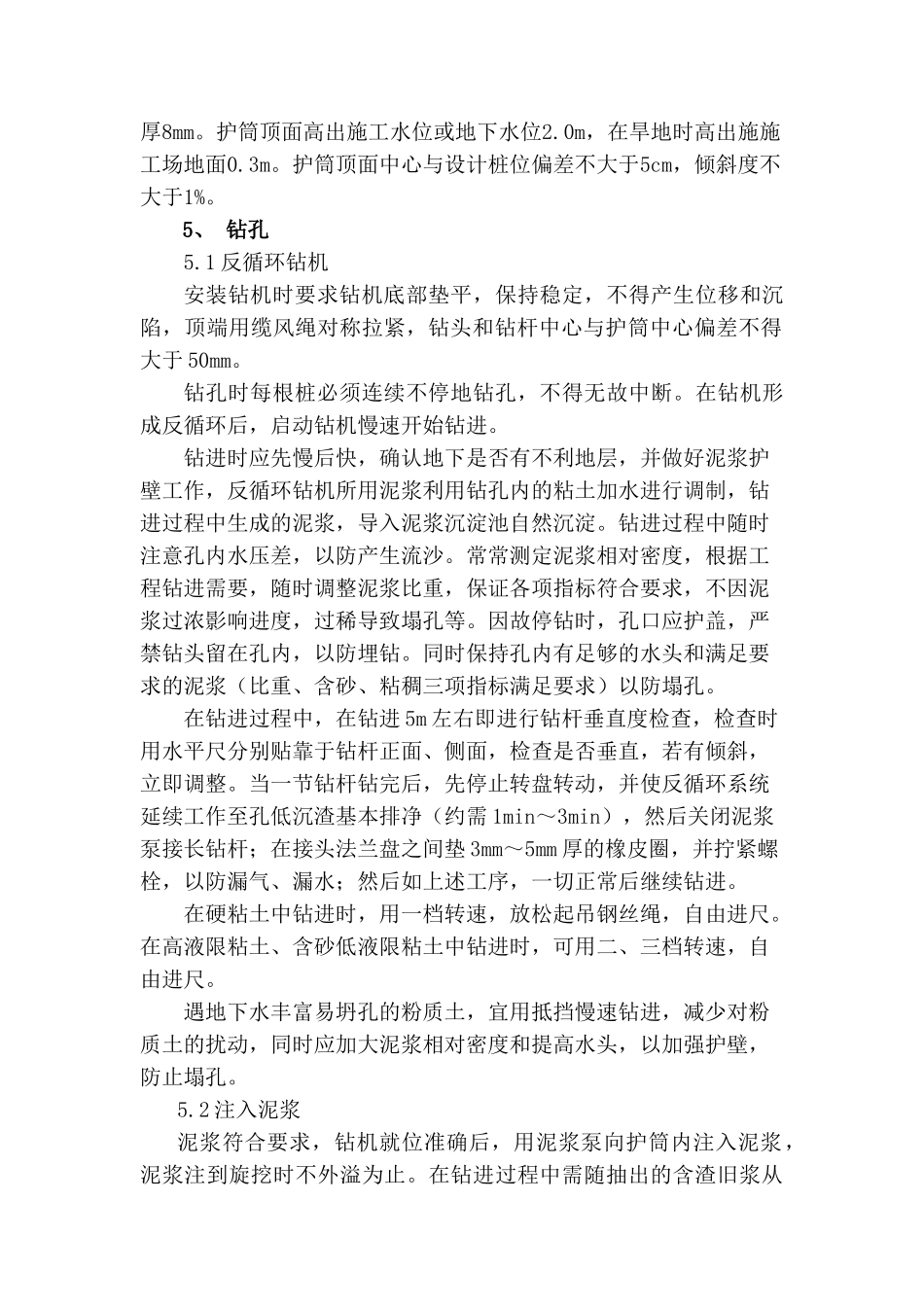

钻孔桩作业指导书1、 目的明确桥梁钻孔桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范钻孔桩作业施工。2、 编制依据《新建时速200公里客货共线铁路工程施工质量验收暂行标准》（铁建设[2025]8号）《铁路桥涵工程施工质量验收标准》（TB10415-2025）《客货共线铁路桥涵工程施工技术指南》（TZ03-2025）《铁路混凝土与砌体工程施工质量验收标准》（TB10424-2025）《铁路混凝土工程施工质量验收补充标准》（TB10415-2025）《山西XXX铁路通道施工图设计文件》《XXX桥钻孔桩施工图》3、 适用范围适用于山西XXX铁路通道XX标段XXX桥钻孔桩施工。4、 施工方法及工艺要求根据XXX桥地质资料，采纳反循环钻机成孔。4.1施工准备 钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，须作准备工作如下： 首先确定钻孔桩位：根据基线控制网及桥墩设计坐标，用全站仪精确放出桩位。 钻孔场地在旱地且施工期间地下水位埋深较浅时，应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。修通施工便道，为施工机具、材料运送提供便利。 4.2测放桩位钻孔桩中心位置测设完成后，应在纵横向设护桩，以备对桩位进行复核。4.3埋设钢护筒XXX桥钻孔桩直径均为1.25m时，选用1.45m的钢护筒。钢护筒壁厚8mm。护筒顶面高出施工水位或地下水位2.0m，在旱地时高出施施工场地面0.3m。护筒顶面中心与设计桩位偏差不大于5cm，倾斜度不大于1%。5、 钻孔5.1 反循环钻机安装钻机时要求钻机底部垫平，保持稳定，不得产生位移和沉陷，顶端用缆风绳对称拉紧，钻头和钻杆中心与护筒中心偏差不得大于 50mm。钻孔时每根桩必须连续不停地钻孔，不得无故中断。在钻机形成反循环后，启动钻机慢速开始钻进。钻进时应先慢后快，确认地下是否有不利地层，并做好泥浆护壁工作，反循环钻机所用泥浆利用钻孔内的粘土加水进行调制，钻进过程中生成的泥浆，导入泥浆沉淀池自然沉淀。钻进过程中随时注意孔内水压差，以防产生流沙。常常测定泥浆相对密度，根据工程钻进需要，随时调整泥浆比重，保证各项指标符合要求，不因泥浆过浓影响进度，过稀导致塌孔等。因故停钻时，孔口应护盖，严禁钻头留在孔内，以防埋钻。同时保持孔内有足够的水头和满足要求的泥浆（比重、含砂、粘稠三项指标满足要求）以防塌孔。在钻进过程中，在钻进 5m 左右即进行钻杆垂直度检查，检查时用水平尺分别贴靠于钻杆正面、侧面，...
