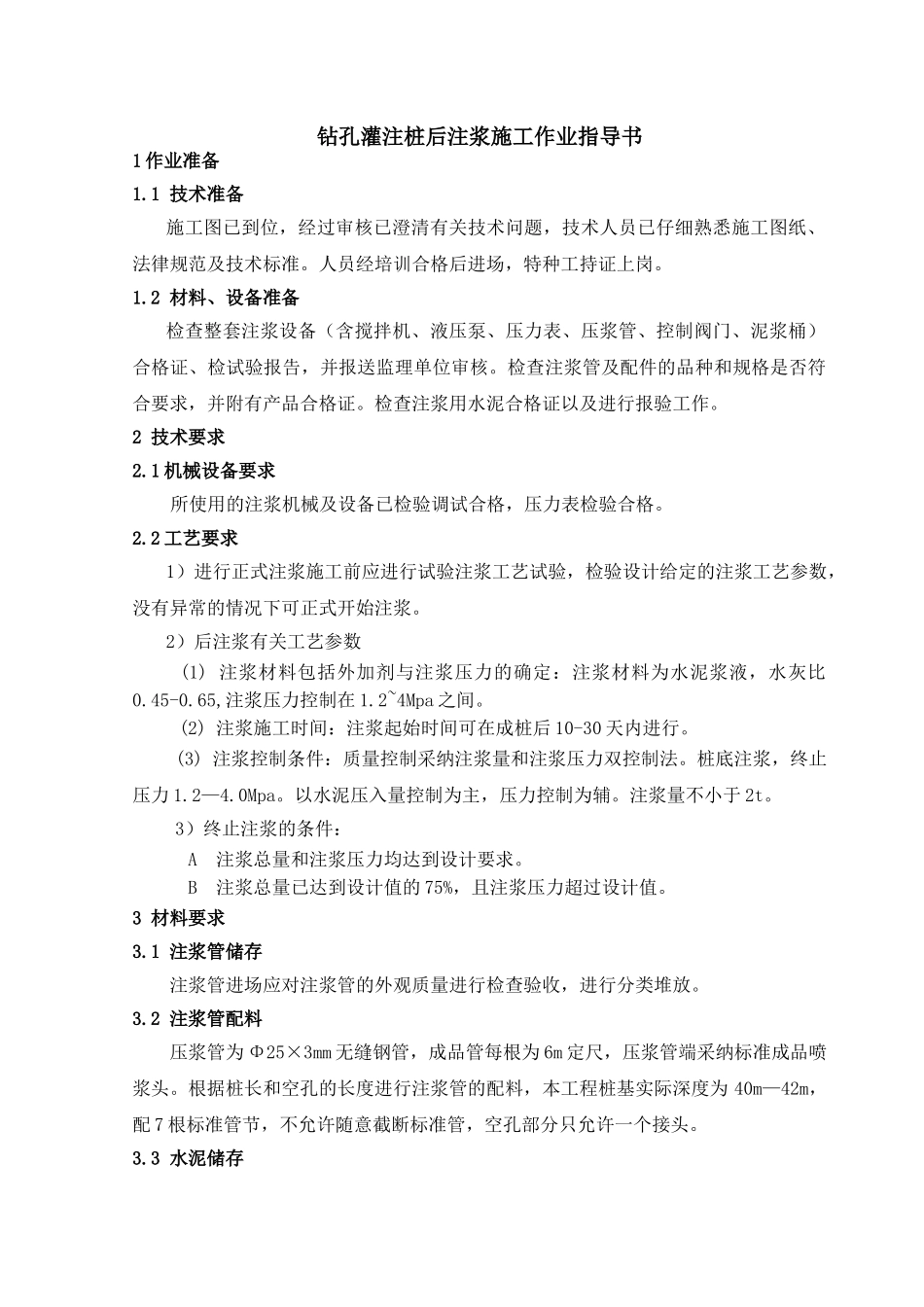

钻孔灌注桩后注浆施工作业指导书1 作业准备1.1 技术准备施工图已到位，经过审核已澄清有关技术问题，技术人员已仔细熟悉施工图纸、法律规范及技术标准。人员经培训合格后进场，特种工持证上岗。1.2 材料、设备准备检查整套注浆设备（含搅拌机、液压泵、压力表、压浆管、控制阀门、泥浆桶）合格证、检试验报告，并报送监理单位审核。检查注浆管及配件的品种和规格是否符合要求，并附有产品合格证。检查注浆用水泥合格证以及进行报验工作。2 技术要求2.1 机械设备要求 所使用的注浆机械及设备已检验调试合格，压力表检验合格。2.2 工艺要求1）进行正式注浆施工前应进行试验注浆工艺试验，检验设计给定的注浆工艺参数，没有异常的情况下可正式开始注浆。2）后注浆有关工艺参数 (1) 注浆材料包括外加剂与注浆压力的确定：注浆材料为水泥浆液，水灰比0.45-0.65,注浆压力控制在 1.2~4Mpa 之间。 (2) 注浆施工时间：注浆起始时间可在成桩后 10-30 天内进行。(3) 注浆控制条件：质量控制采纳注浆量和注浆压力双控制法。桩底注浆，终止压力 1.2—4.0Mpa。以水泥压入量控制为主，压力控制为辅。注浆量不小于 2t。3）终止注浆的条件：A 注浆总量和注浆压力均达到设计要求。B 注浆总量已达到设计值的 75%，且注浆压力超过设计值。3 材料要求3.1 注浆管储存 注浆管进场应对注浆管的外观质量进行检查验收，进行分类堆放。3.2 注浆管配料 压浆管为 Φ25×3mm 无缝钢管，成品管每根为 6m 定尺，压浆管端采纳标准成品喷浆头。根据桩长和空孔的长度进行注浆管的配料，本工程桩基实际深度为 40m—42m，配 7 根标准管节，不允许随意截断标准管，空孔部分只允许一个接头。3.3 水泥储存采纳 42.5 普通硅酸盐水泥压浆，水泥进场应进行抽样送检，送检合格方可使用，水泥堆放应有防潮、防雨措施。4 施工程序及工艺流程4.1 施工程序主要施工程序为：原材料报检→注浆管安装→注浆管接头密闭性试验→灌注桩砼浇灌→ 注浆管开塞（沉桩 24 小时）→注浆施工（沉桩 10 天）4.2 工艺流程5 施工要求5.1 注浆管安装 1）将两根注浆管临时固定在钢筋笼内，用吊车吊起钢筋笼离地 1m 左右，绑扎第一节注浆管，保证 注浆超过钢筋笼底端 200mm；2）注浆管连接采纳套筒丝扣连接，套筒丝扣连接使用管钳拧紧，注浆管每间隔2m-3m 利用 16#铁丝与钢筋笼主筋绑扎牢固3）注浆管随钢筋笼接长而结长。随钢筋笼下放到桩孔。注浆管接长至作业平...
