钻孔灌注桩施工作业指导书VIP专享

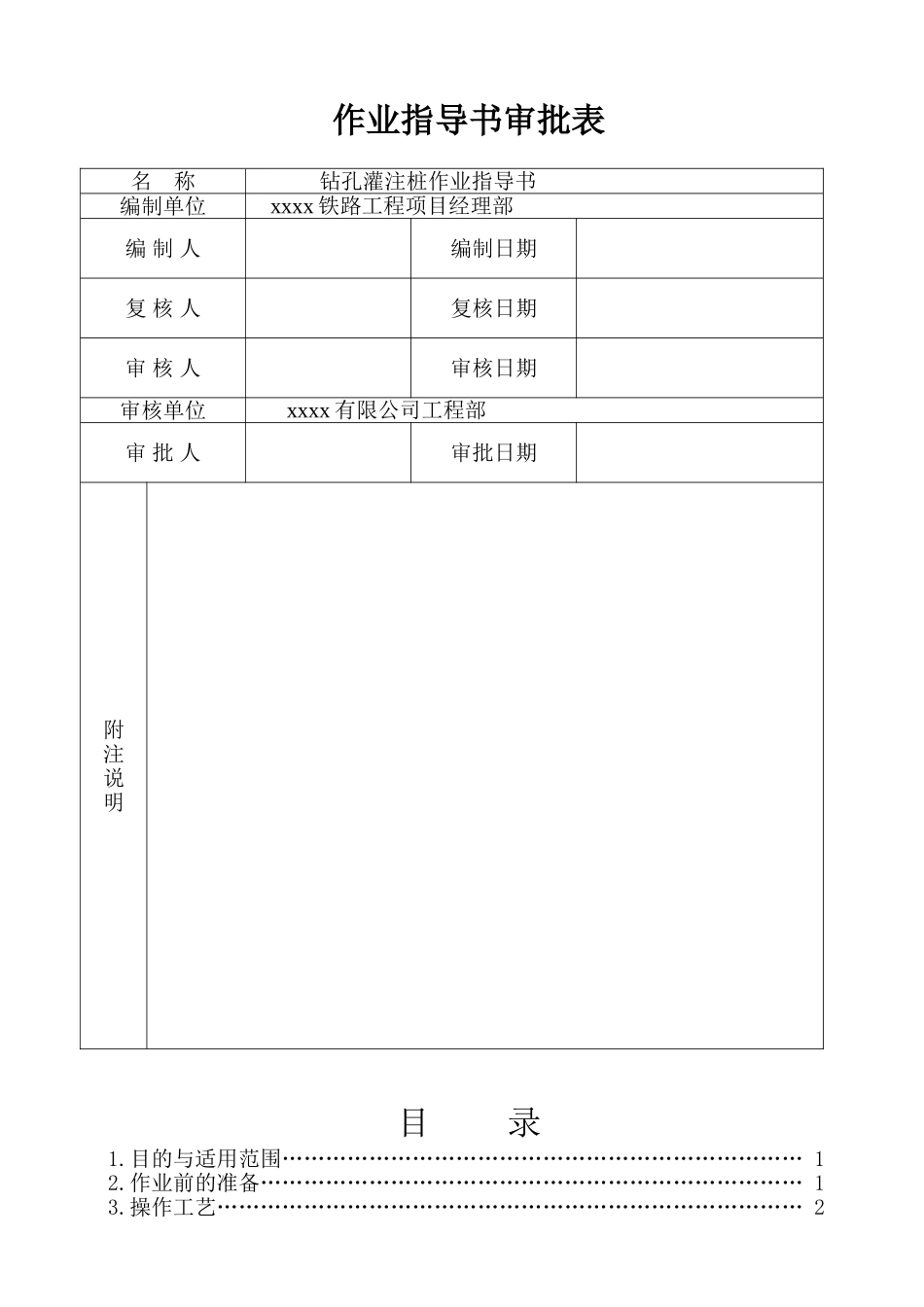

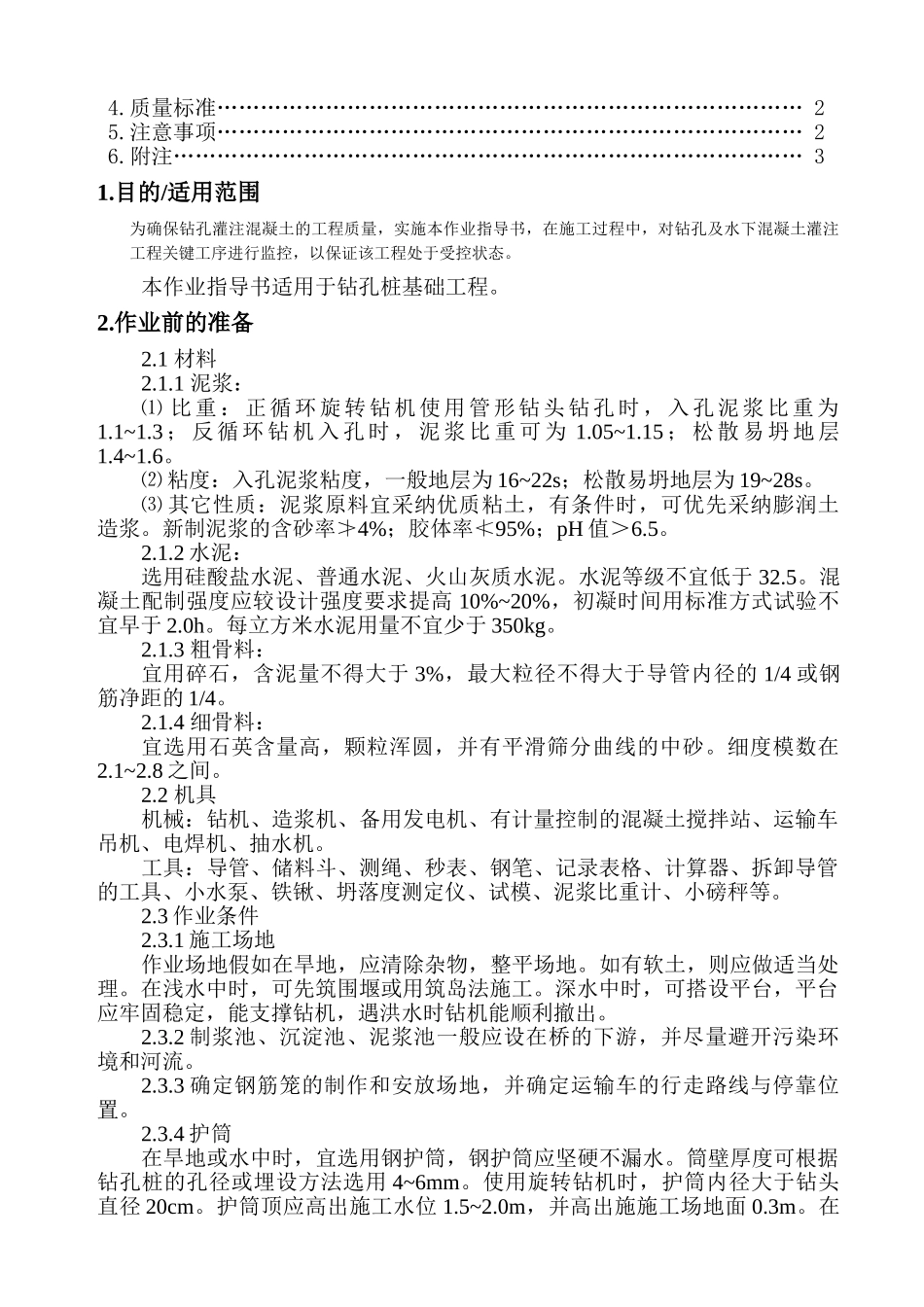

作业指导书审批表名 称 钻孔灌注桩作业指导书编制单位 xxxx 铁路工程项目经理部编 制 人编制日期复 核 人复核日期审 核 人审核日期审核单位 xxxx 有限公司工程部审 批 人审批日期附注说明目 录 1.目的与适用范围……………………………………………………………… 1 2.作业前的准备………………………………………………………………… 1 3.操作工艺……………………………………………………………………… 2 4.质量标准……………………………………………………………………… 2 5.注意事项……………………………………………………………………… 2 6.附注…………………………………………………………………………… 31.目的/适用范围为确保钻孔灌注混凝土的工程质量，实施本作业指导书，在施工过程中，对钻孔及水下混凝土灌注工程关键工序进行监控，以保证该工程处于受控状态。本作业指导书适用于钻孔桩基础工程。2.作业前的准备2.1 材料2.1.1 泥浆：⑴ 比重：正循环旋转钻机使用管形钻头钻孔时，入孔泥浆比重为1.1~1.3 ； 反 循 环 钻 机 入 孔 时 ， 泥 浆 比 重 可 为 1.05~1.15 ； 松 散 易 坍 地 层1.4~1.6。⑵ 粘度：入孔泥浆粘度，一般地层为 16~22s；松散易坍地层为 19~28s。⑶ 其它性质：泥浆原料宜采纳优质粘土，有条件时，可优先采纳膨润土造浆。新制泥浆的含砂率≯4%；胶体率≮95%；pH 值＞6.5。2.1.2 水泥：选用硅酸盐水泥、普通水泥、火山灰质水泥。水泥等级不宜低于 32.5。混凝土配制强度应较设计强度要求提高 10%~20%，初凝时间用标准方式试验不宜早于 2.0h。每立方米水泥用量不宜少于 350kg。2.1.3 粗骨料：宜用碎石，含泥量不得大于 3%，最大粒径不得大于导管内径的 1/4 或钢筋净距的 1/4。2.1.4 细骨料：宜选用石英含量高，颗粒浑圆，并有平滑筛分曲线的中砂。细度模数在2.1~2.8 之间。2.2 机具机械：钻机、造浆机、备用发电机、有计量控制的混凝土搅拌站、运输车吊机、电焊机、抽水机。工具：导管、储料斗、测绳、秒表、钢笔、记录表格、计算器、拆卸导管的工具、小水泵、铁锹、坍落度测定仪、试模、泥浆比重计、小磅秤等。2.3 作业条件2.3.1 施工场地作业场地假如在旱地，应清除杂物，整平场地。如有软土，则应做适当处理。在浅水中时，可先筑围堰或用筑岛法施工。深水中时，可搭设平台，平台应牢固稳定，能支撑钻机，遇洪水时钻机能顺利...
