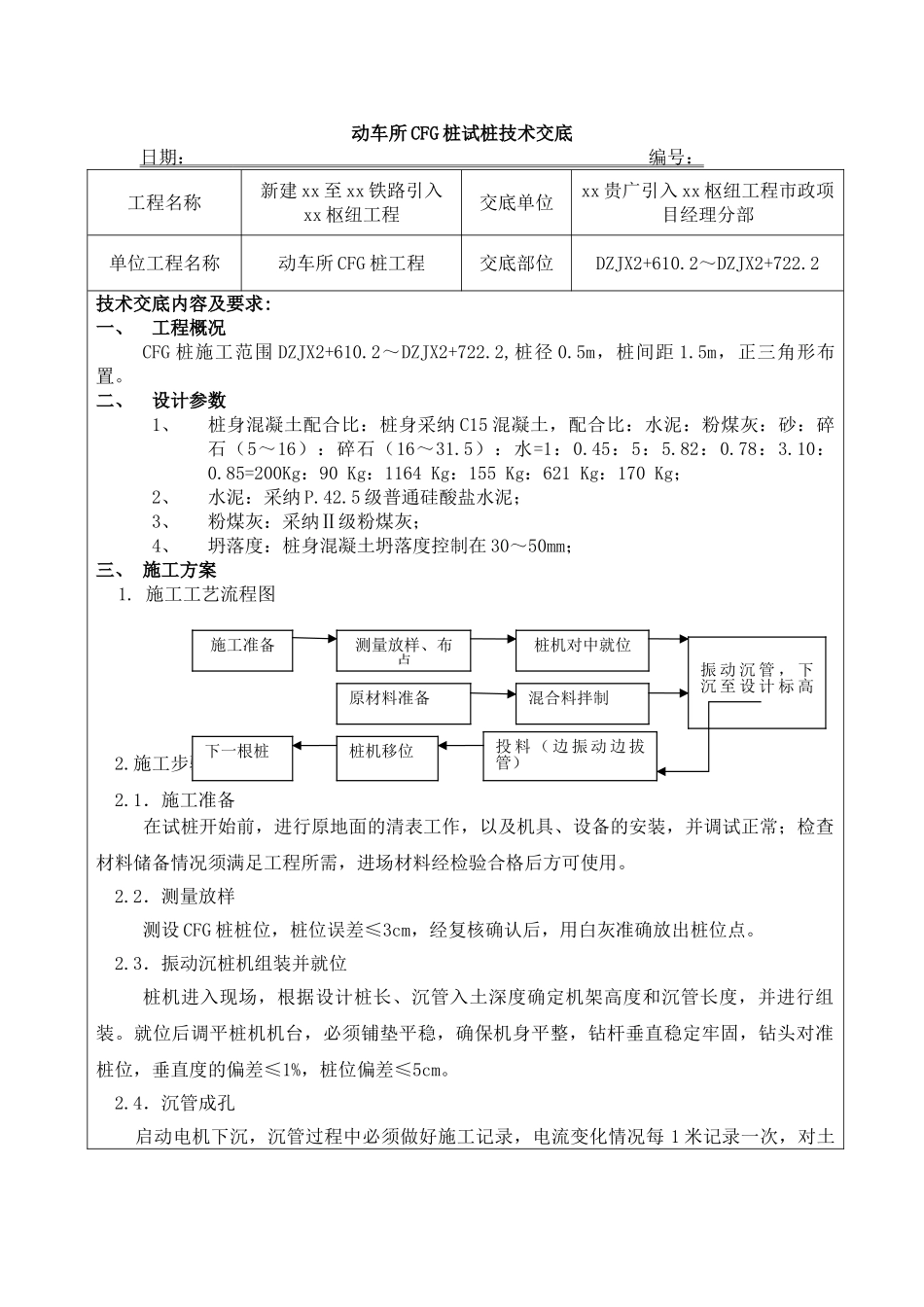

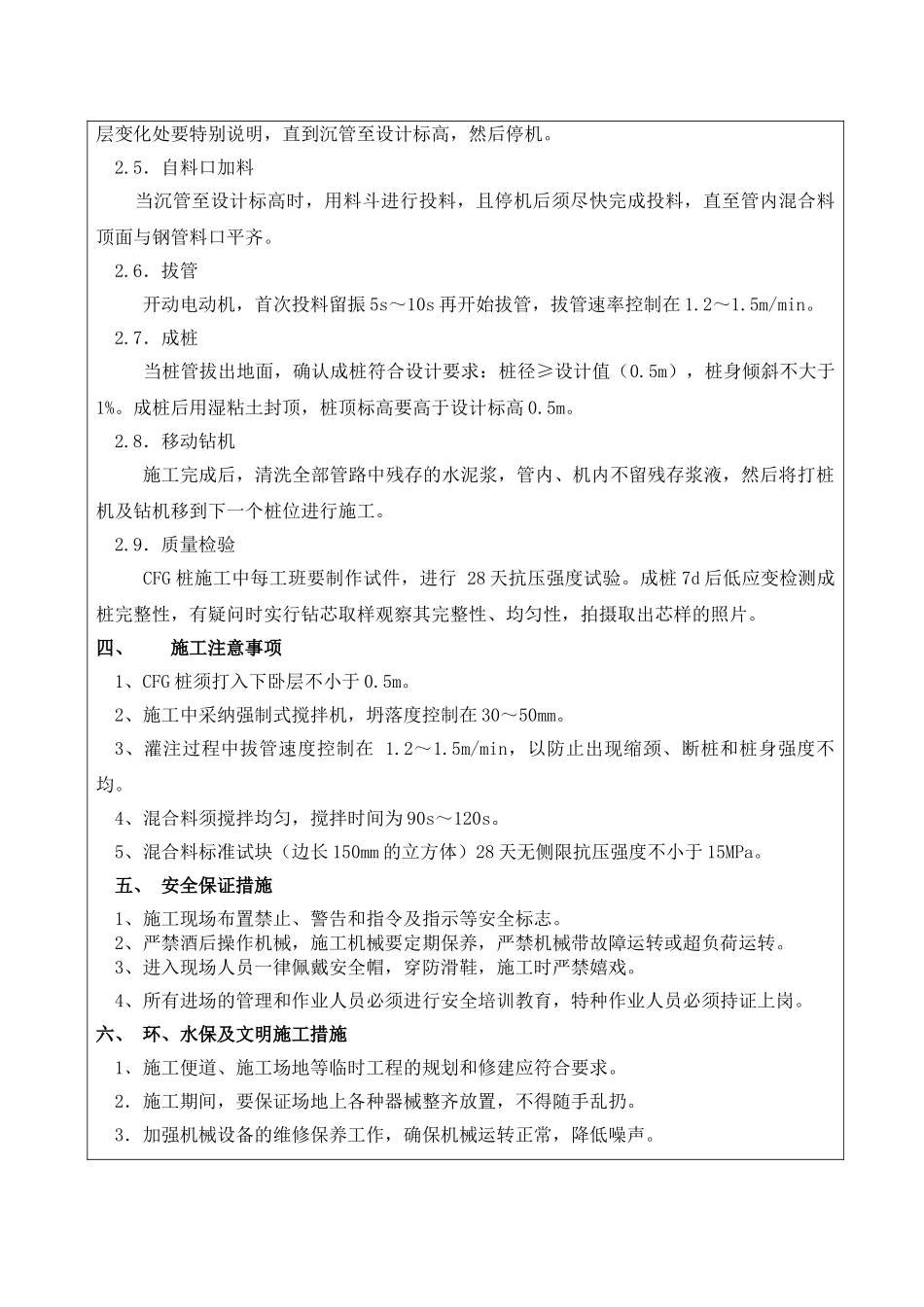

动车所 CFG 桩试桩技术交底日期： 编号： 工程名称新建 xx 至 xx 铁路引入xx 枢纽工程交底单位xx 贵广引入 xx 枢纽工程市政项目经理分部单位工程名称动车所 CFG 桩工程交底部位DZJX2+610.2～DZJX2+722.2技术交底内容及要求:一、工程概况CFG 桩施工范围 DZJX2+610.2～DZJX2+722.2,桩径 0.5m，桩间距 1.5m，正三角形布置。二、设计参数 1、桩身混凝土配合比：桩身采纳 C15 混凝土，配合比：水泥：粉煤灰：砂：碎石（5～16）：碎石（16～31.5）：水=1：0.45：5：5.82：0.78：3.10：0.85=200Kg：90 Kg：1164 Kg：155 Kg：621 Kg：170 Kg；2、水泥：采纳 P.42.5 级普通硅酸盐水泥；3、粉煤灰：采纳Ⅱ级粉煤灰；4、坍落度：桩身混凝土坍落度控制在 30～50mm；三、 施工方案1. 施工工艺流程图2.施工步骤2.1．施工准备 在试桩开始前，进行原地面的清表工作，以及机具、设备的安装，并调试正常；检查材料储备情况须满足工程所需，进场材料经检验合格后方可使用。2.2．测量放样测设 CFG 桩桩位，桩位误差≤3cm，经复核确认后，用白灰准确放出桩位点。2.3．振动沉桩机组装并就位桩机进入现场，根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行组装。就位后调平桩机机台，必须铺垫平稳，确保机身平整，钻杆垂直稳定牢固，钻头对准桩位，垂直度的偏差≤1%，桩位偏差≤5cm。2.4．沉管成孔 启动电机下沉，沉管过程中必须做好施工记录，电流变化情况每 1 米记录一次，对土施工准备原材料准备测量放样、布点混合料拌制振 动 沉 管 ， 下沉 至 设 计 标 高投 料 （ 边 振 动 边 拔管）桩机对中就位下一根桩桩机移位层变化处要特别说明，直到沉管至设计标高，然后停机。2.5．自料口加料 当沉管至设计标高时，用料斗进行投料，且停机后须尽快完成投料，直至管内混合料顶面与钢管料口平齐。2.6．拔管 开动电动机，首次投料留振 5s～10s 再开始拔管，拔管速率控制在 1.2～1.5m/min。2.7．成桩 当桩管拔出地面，确认成桩符合设计要求：桩径≥设计值（0.5m），桩身倾斜不大于1%。成桩后用湿粘土封顶，桩顶标高要高于设计标高 0.5m。2.8．移动钻机施工完成后，清洗全部管路中残存的水泥浆，管内、机内不留残存浆液，然后将打桩机及钻机移到下一个桩位进行施工。2.9．质量检验 CFG 桩施工中每工班要制作试件，进行 28 天抗压强度试验。成桩 7d 后低应变检测成桩完整性，有疑问时实行钻芯取样观...
