铁路特大桥冲击钻孔灌注桩施工作业指导书

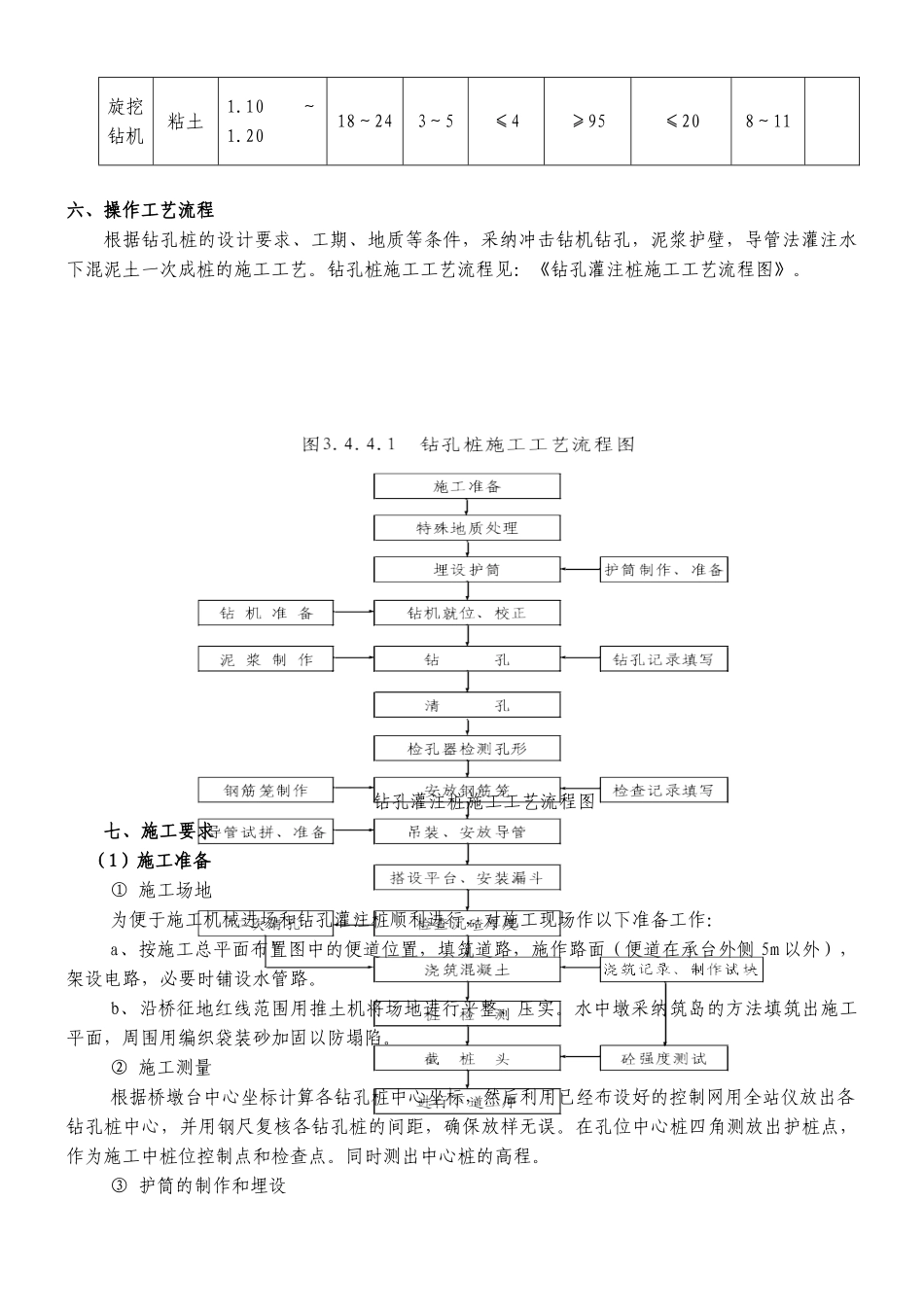

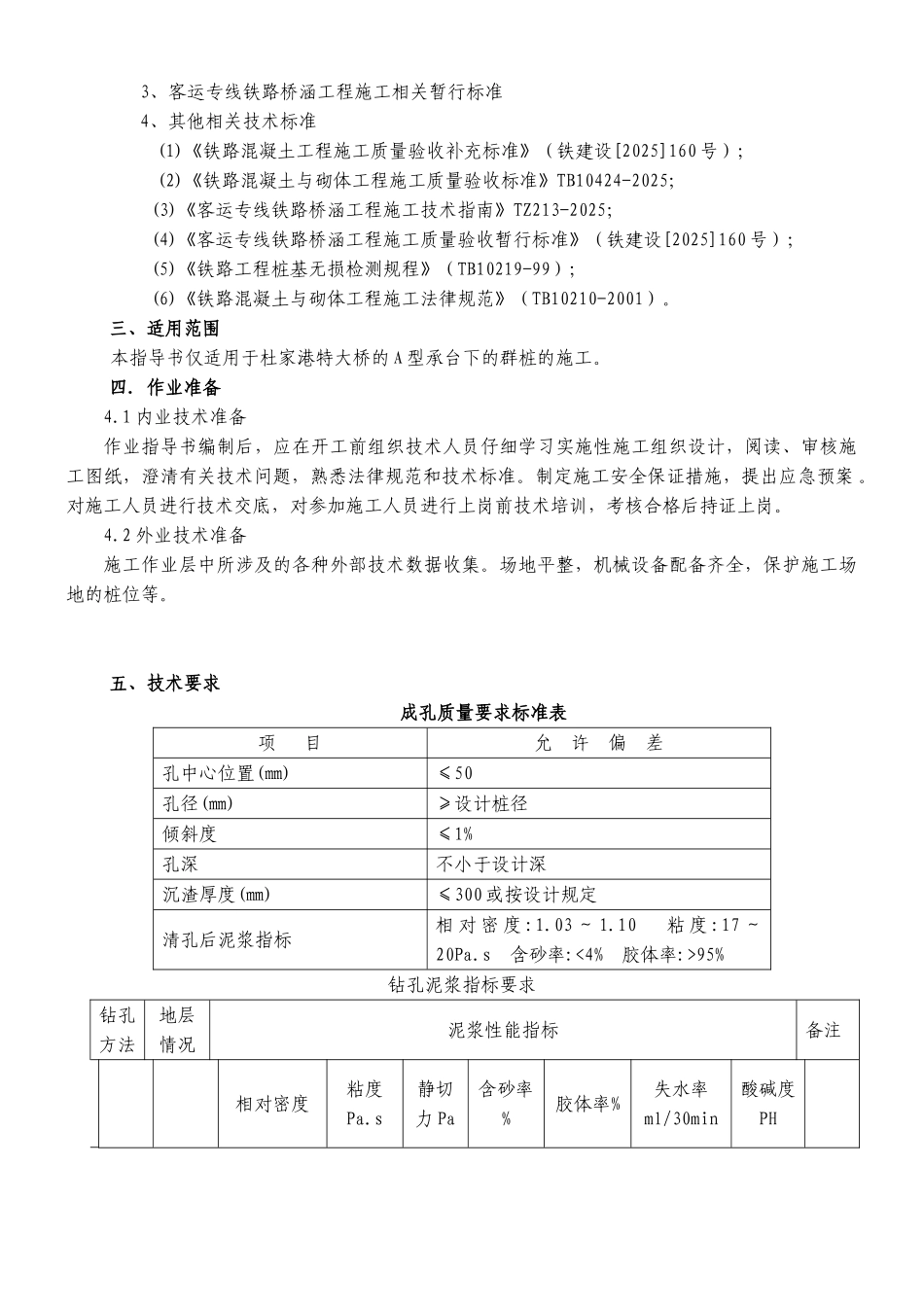

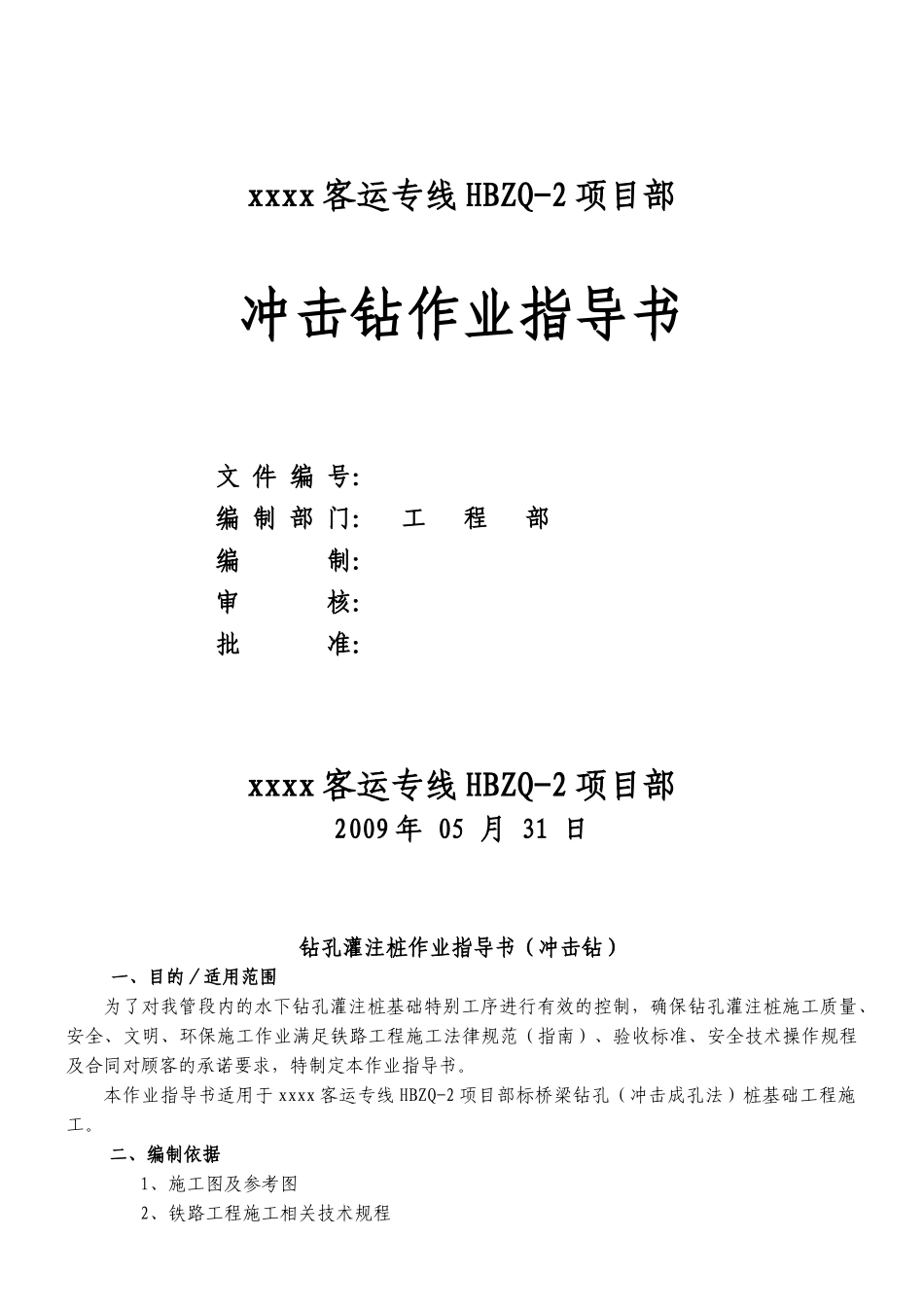

xxxx 客运专线 HBZQ-2 项目部冲击钻作业指导书文 件 编 号：编 制 部 门： 工 程 部编 制： 审 核： 批 准： xxxx 客运专线 HBZQ-2 项目部2009 年 05 月 31 日钻孔灌注桩作业指导书（冲击钻）一、目的／适用范围为了对我管段内的水下钻孔灌注桩基础特别工序进行有效的控制，确保钻孔灌注桩施工质量、安全、文明、环保施工作业满足铁路工程施工法律规范（指南）、验收标准、安全技术操作规程及合同对顾客的承诺要求，特制定本作业指导书。本作业指导书适用于 xxxx 客运专线 HBZQ-2 项目部标桥梁钻孔（冲击成孔法）桩基础工程施工。二、编制依据1、施工图及参考图2、铁路工程施工相关技术规程3、客运专线铁路桥涵工程施工相关暂行标准4、其他相关技术标准(1)《铁路混凝土工程施工质量验收补充标准》（铁建设[2025]160 号）；(2)《铁路混凝土与砌体工程施工质量验收标准》TB10424-2025；(3)《客运专线铁路桥涵工程施工技术指南》TZ213-2025；(4)《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2025]160 号）；(5)《铁路工程桩基无损检测规程》（TB10219-99）；(6)《铁路混凝土与砌体工程施工法律规范》（TB10210-2001）。三、适用范围本指导书仅适用于杜家港特大桥的 A 型承台下的群桩的施工。四．作业准备4.1 内业技术准备作业指导书编制后，应在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案 。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。4.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。场地平整，机械设备配备齐全，保护施工场地的桩位等。五、技术要求成孔质量要求标准表项 目允 许 偏 差孔中心位置(㎜)≤50孔径(㎜)≥设计桩径倾斜度≤1%孔深不小于设计深沉渣厚度(㎜)≤300 或按设计规定清孔后泥浆指标相 对 密 度 :1.03 ～ 1.10 粘 度 :17 ～20Pa.s 含砂率:<4% 胶体率:>95%钻孔泥浆指标要求 钻孔方法地层情况泥浆性能指标备注相对密度粘度Pa.s静切力 Pa含砂率%胶体率%失水率ml/30min酸碱度PH旋挖钻机粘土1.10～1.2018～243～5≤4≥95≤208～11六、操作工艺流程根据钻孔桩的设计要求、工期、地质等条件，采纳冲击钻机钻孔，泥浆护壁，导管法灌注水下混泥土一次成桩的施工工艺。钻孔桩施工工艺流程见：《钻孔灌注桩施工...
