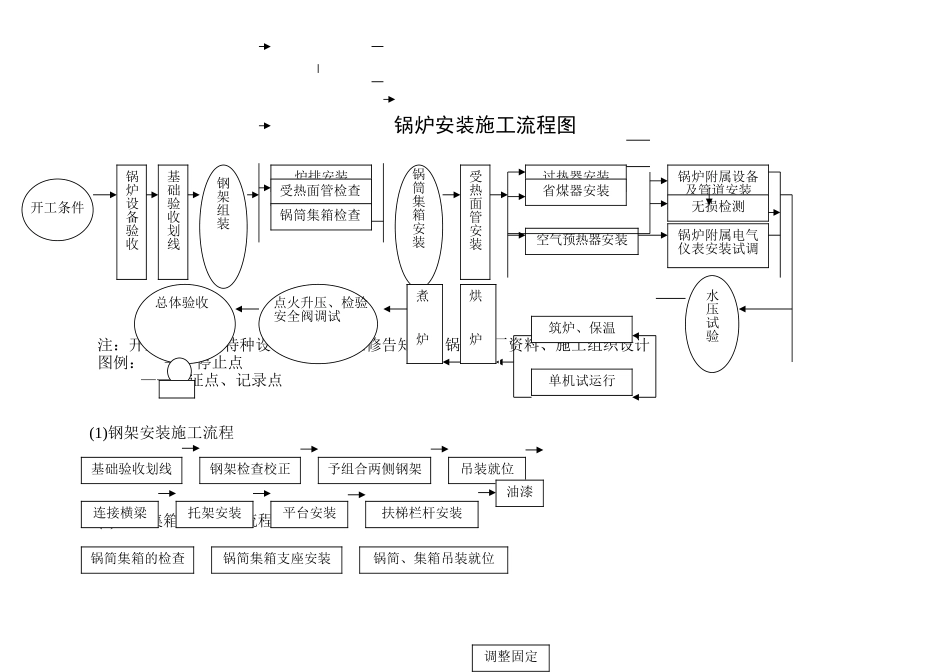

锅炉安装施工流程图 注：开工条件即查特种设备安装改造维修告知书、锅炉出厂资料、施工组织设计 图例： ——停止点 ——见证点、记录点 (1)钢架安装施工流程 (2)锅简集箱安装施工流程锅炉设备验收基础验收划线开工条件炉排安装受热面管检查锅筒集箱检查受热面管安装锅筒集箱安装过热器安装省煤器安装空气预热器安装锅炉附属设备及管道安装无损检测锅炉附属电气仪表安装试调总体验收点火升压、检验安全阀调试煮炉烘炉筑炉、保温单机试运行煮炉水压试验钢架组装基础验收划线钢架检查校正予组合两侧钢架吊装就位连接横梁托架安装平台安装扶梯栏杆安装油漆锅简集箱的检查锅简集箱支座安装锅简、集箱吊装就位调整固定 (3)水冷壁及对流管安装施工流程 (4)过热器安装施工流程 (5)省煤器安装施工流程图 (6)空气予热器安装施工流程图锅简集箱找正锅简、集箱的固定水冷壁管检查吹扫，通球安装组对焊接、探伤通球检查水压试验过热器集箱检查过热器蛇形检查通球集箱的安装找正蛇形管的安装、组对蛇形管的焊接、检验探伤过热器水压试验省煤器集箱、找正、固定蛇形管通球检查安装基准蛇形管及其管排组对、焊接、探伤水压试验基础划线检查予热器外观检查予热器吊装就位予热器附件安装空气试漏
