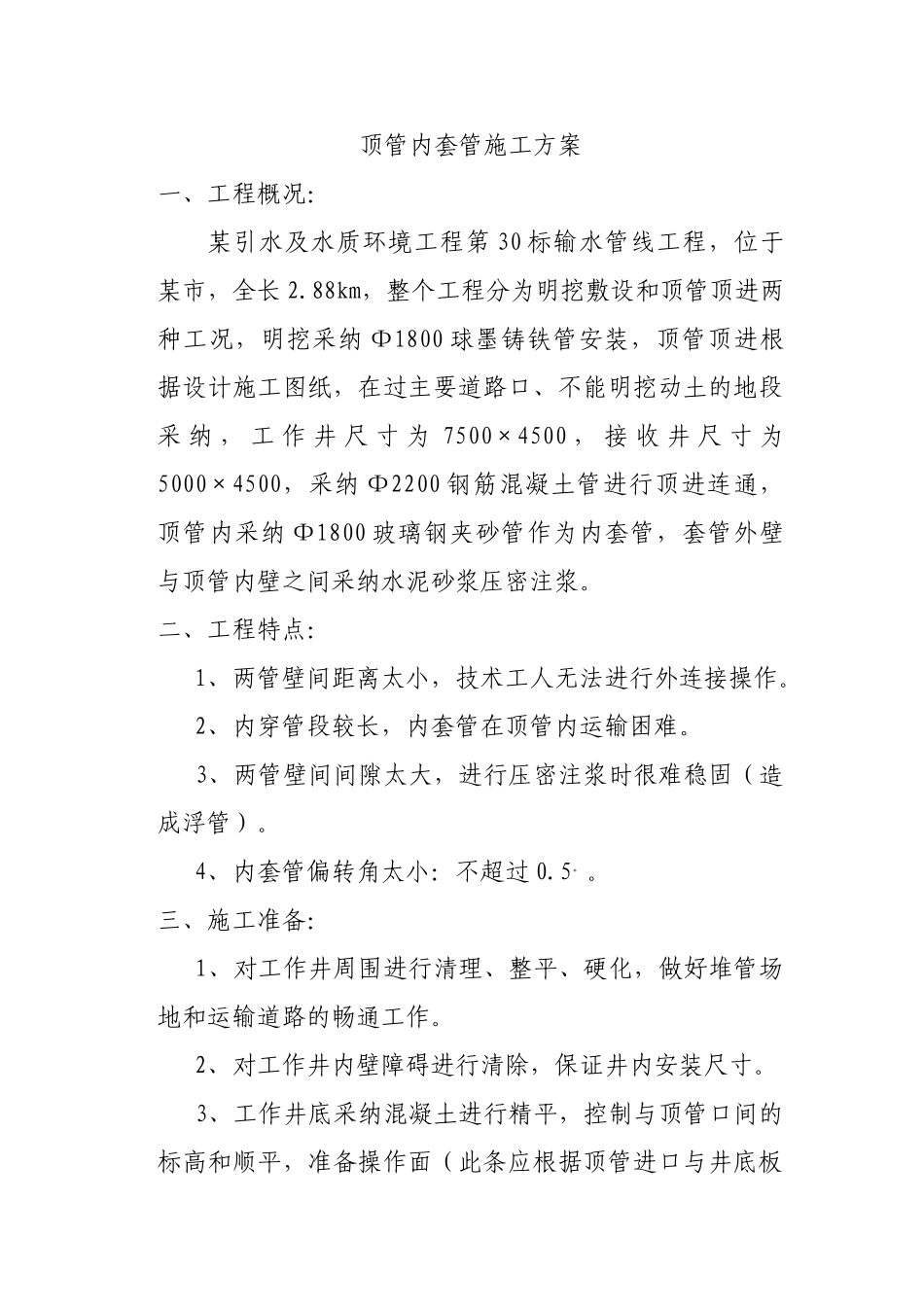

顶管内套管施工方案一、工程概况：某引水及水质环境工程第 30 标输水管线工程，位于某市，全长 2
88km，整个工程分为明挖敷设和顶管顶进两种工况，明挖采纳 Ф1800 球墨铸铁管安装，顶管顶进根据设计施工图纸，在过主要道路口、不能明挖动土的地段采 纳 ， 工 作 井 尺 寸 为 7500×4500 ， 接 收 井 尺 寸 为5000×4500，采纳 Ф2200 钢筋混凝土管进行顶进连通，顶管内采纳 Ф1800 玻璃钢夹砂管作为内套管，套管外壁与顶管内壁之间采纳水泥砂浆压密注浆
二、工程特点： 1、两管壁间距离太小，技术工人无法进行外连接操作
2、内穿管段较长，内套管在顶管内运输困难
3、两管壁间间隙太大，进行压密注浆时很难稳固（造成浮管）
4、内套管偏转角太小：不超过 0
三、施工准备： 1、对工作井周围进行清理、整平、硬化，做好堆管场地和运输道路的畅通工作
2、对工作井内壁障碍进行清除，保证井内安装尺寸
3、工作井底采纳混凝土进行精平，控制与顶管口间的标高和顺平，准备操作面（此条应根据顶管进口与井底板的高度确定，小于 500mm 以下采纳混凝土找平，超过500mm 以上采纳平台架搭设）
4、采纳钢筋混凝土对管底进行精平或顺平（钢筋网与膨胀螺栓焊接，钢筋网采纳 ф6@120 单层双向），宽度确定不小于 700mm 宽（水平长度 700mm 在管底的矢高为 60mm即厚度），以此作为顶管内运输道
5、接收井内安装卷扬机并固定好，配备能满足单段顶管长度的钢丝绳（以本标段最长顶管段长度配备，免得再次更换造成浪费）
6、准备装管、运管的各种工具和器具

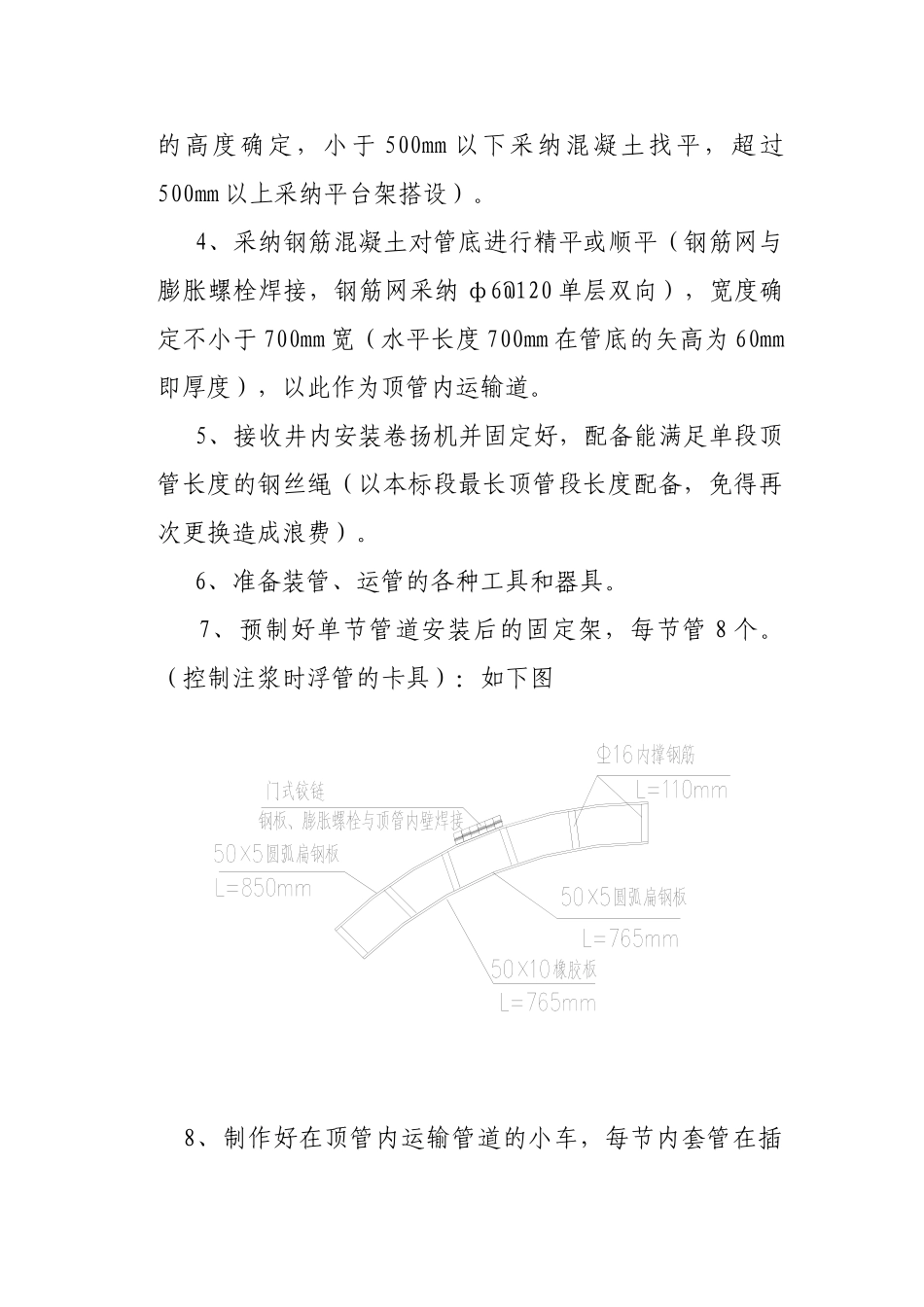

7、预制好单节管道安装后的固定架，每节管 8 个

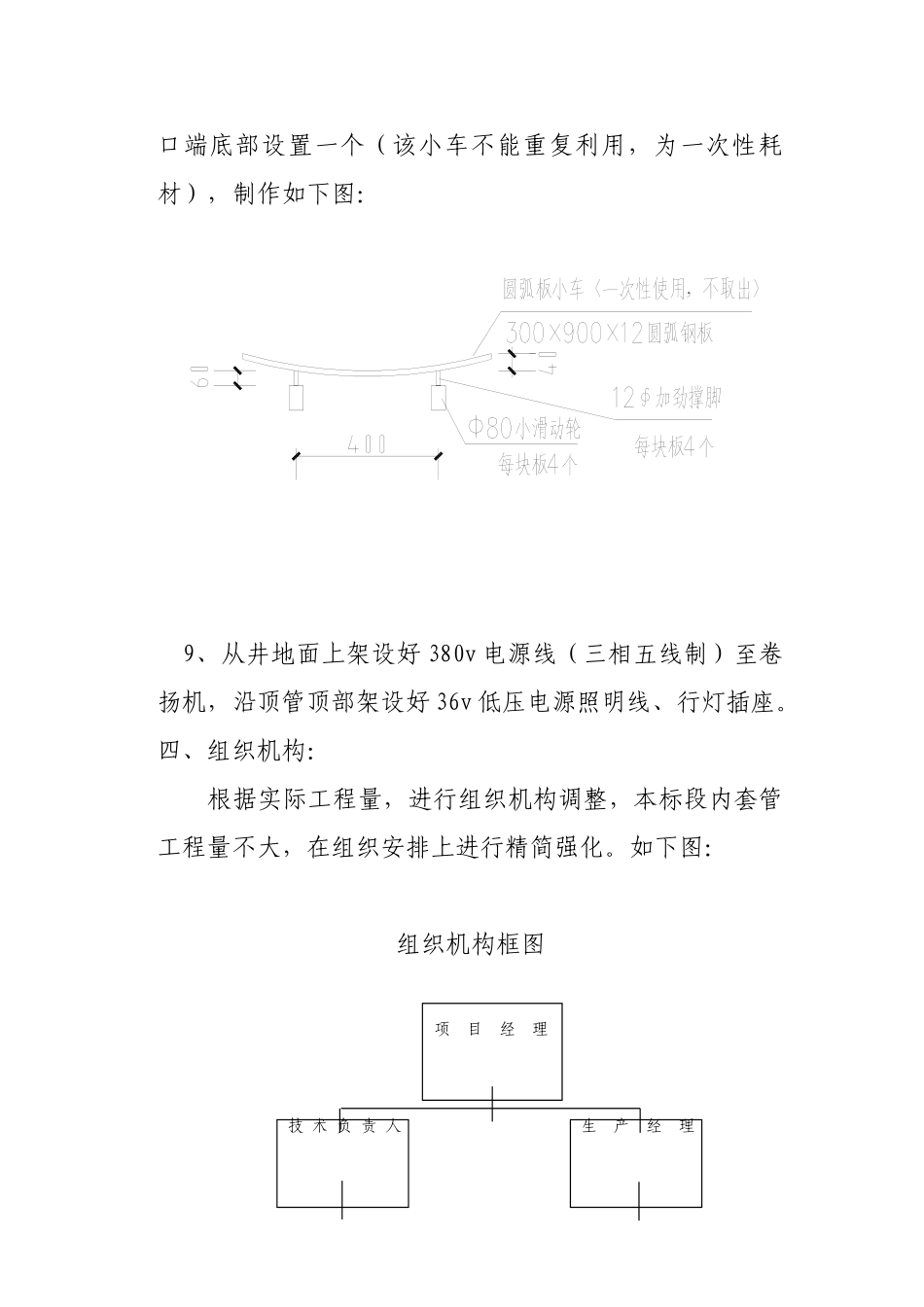

（控制注浆时浮管的卡具）：如下图 8、制作好在顶管内运输管道的小车，每节内套管在插口端底部设置一个（该小车不能重复利用，为一次性耗材），制作如下图： 9、从井
