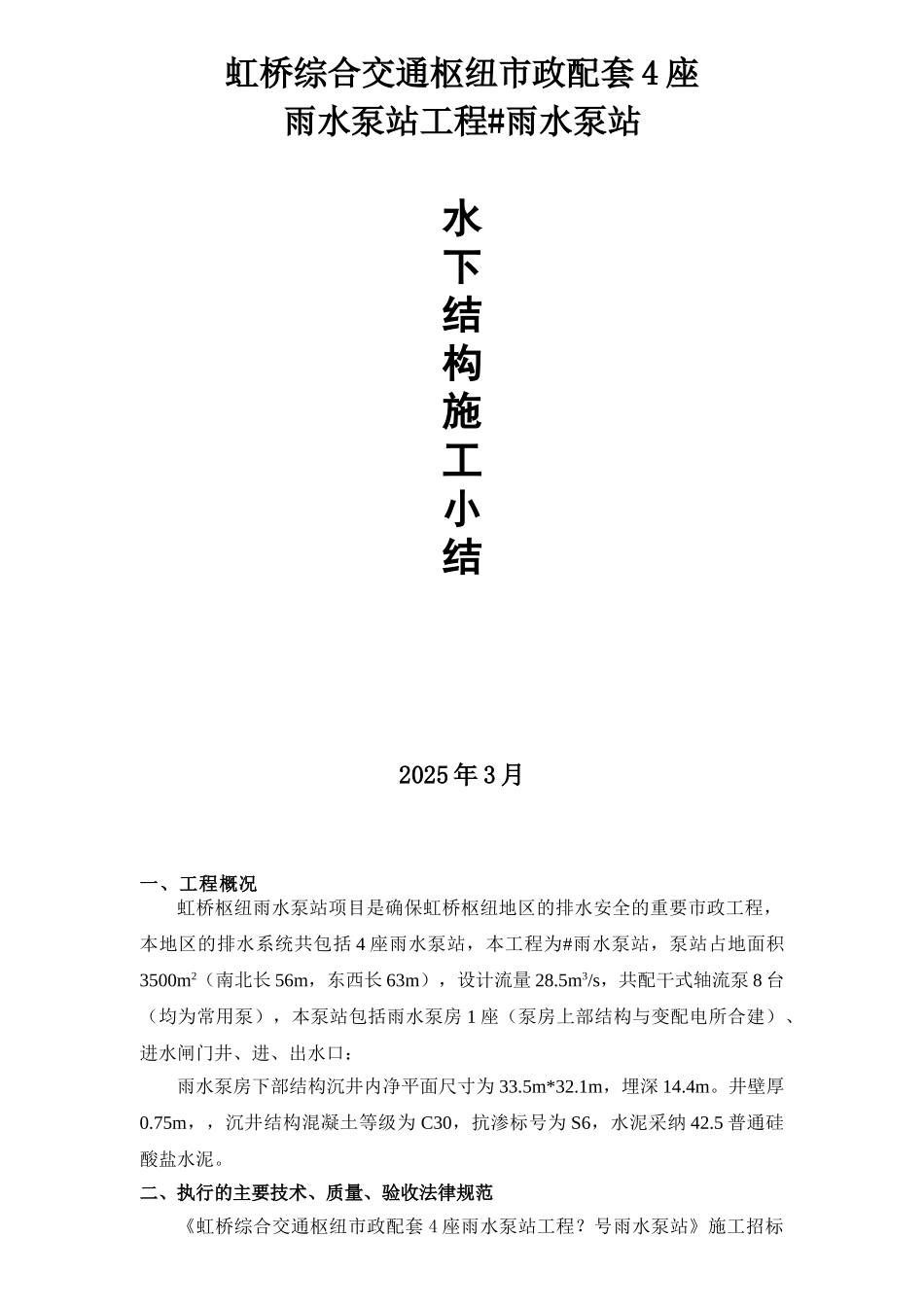

虹桥综合交通枢纽市政配套 4 座 雨水泵站工程#雨水泵站水下结构施工小结2025 年 3 月一、工程概况虹桥枢纽雨水泵站项目是确保虹桥枢纽地区的排水安全的重要市政工程，本地区的排水系统共包括 4 座雨水泵站，本工程为#雨水泵站，泵站占地面积3500m2（南北长 56m，东西长 63m），设计流量 28.5m3/s，共配干式轴流泵 8 台（均为常用泵），本泵站包括雨水泵房 1 座（泵房上部结构与变配电所合建）、进水闸门井、进、出水口：雨水泵房下部结构沉井内净平面尺寸为 33.5m*32.1m，埋深 14.4m。井壁厚0.75m，，沉井结构混凝土等级为 C30，抗渗标号为 S6，水泥采纳 42.5 普通硅酸盐水泥。二、执行的主要技术、质量、验收法律规范《虹桥综合交通枢纽市政配套 4 座雨水泵站工程？号雨水泵站》施工招标图纸。《市政地下工程施工及验收规程》 DGJ08-236-1999《混凝土工程施工质量验收法律规范》 GBJ141-90《给水排水工程钢筋混凝土沉井结构设计规程》 GB50268-97同济大学出版社《沉井设计与施工》 《泵站施工法律规范》 SL234-1999《钢筋焊接及验收法律规范》 JGJ18-2025《市政排水构筑物工程施工及验收法律规范》 DBJ08-224-96《工程测量法律规范》 GB50026-93三、主要设计变更情况1、工程联系单（S-R-11），内容：（1）根据工艺要求，水泵新增防旋装置，详见联系单附图；（2）根据现场施工情况，取消-4.16 平台下楼梯柱下 2 根 L303 梁，将楼梯柱钢筋锚入底板；（3）根据建筑要求 0.3 平台楼梯开孔为 3500，C01SJ01-11 图中 L201 梁由原来的 300*500 改为 300*600。2、工程设计变更单（S-R-12），变更内容：在原图不变的情况下，0.3 平台及 4.8 平台新增预留孔，详见设计变更单附图。四、现场施工技术措施（1）、沉井制作a、砂垫层及砼垫层施工刃脚砼垫层 20cm，宽度 1.75m；带隔墙底梁部位砼垫层 15cm，宽度 1.90m；不带隔墙底梁部位砼垫层 10cm，宽度 1.90m。砂垫层刃脚下厚 60cm，宽度2.20m；底梁下砂垫层厚度为砼垫层底部至基坑地面，厚 40cm，宽度 2.10m。砂宜采纳粗砂，每 20cm 为一层，浇水振捣夯实。 b、沉井预制施工雨 水 泵 房 预 制 分 三 节 预 制 ： 第 一 节 -9.6m ～ -6.1m ； 第 二 节 -6.1m ～ -1.2m；第三节-1.2m～+2.8m。所用混凝土均为泵送商品混凝土，强度等级C30、抗渗等级 S6。砼采纳分层浇筑，砼搅拌站的搅拌出料能力满足分层浇筑不产生冷缝连...
