项目部施工组织设计水电

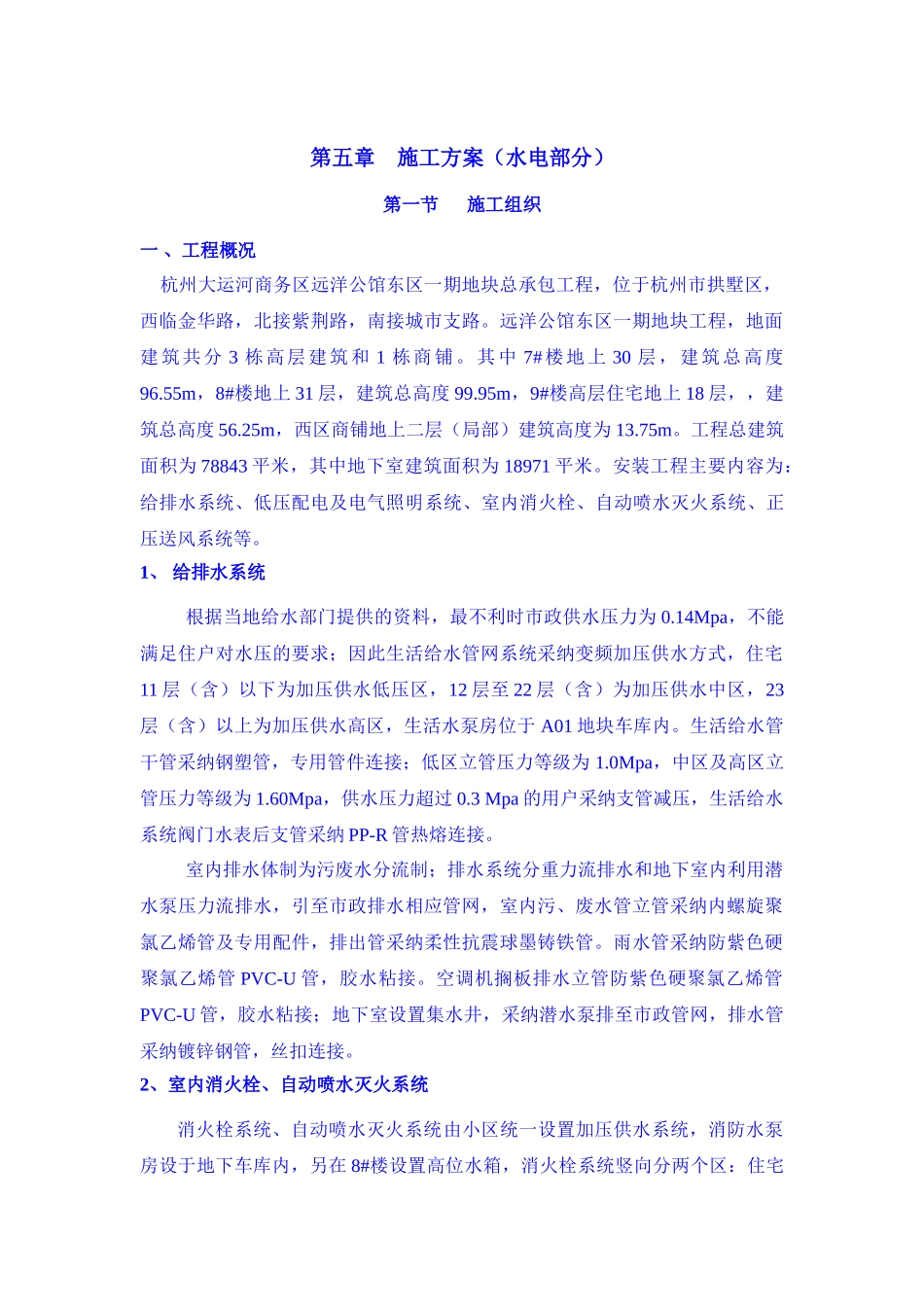

第五章 施工方案（水电部分）第一节 施工组织一 、工程概况 杭州大运河商务区远洋公馆东区一期地块总承包工程，位于杭州市拱墅区，西临金华路，北接紫荆路，南接城市支路。远洋公馆东区一期地块工程，地面建筑共分 3 栋高层建筑和 1 栋商铺。其中 7#楼地上 30 层，建筑总高度96.55m，8#楼地上 31 层，建筑总高度 99.95m，9#楼高层住宅地上 18 层，，建筑总高度 56.25m，西区商铺地上二层（局部）建筑高度为 13.75m。工程总建筑面积为 78843 平米，其中地下室建筑面积为 18971 平米。安装工程主要内容为：给排水系统、低压配电及电气照明系统、室内消火栓、自动喷水灭火系统、正压送风系统等。1、 给排水系统根据当地给水部门提供的资料，最不利时市政供水压力为 0.14Mpa，不能满足住户对水压的要求；因此生活给水管网系统采纳变频加压供水方式，住宅11 层（含）以下为加压供水低压区，12 层至 22 层（含）为加压供水中区，23层（含）以上为加压供水高区，生活水泵房位于 A01 地块车库内。生活给水管干管采纳钢塑管，专用管件连接；低区立管压力等级为 1.0Mpa，中区及高区立管压力等级为 1.60Mpa，供水压力超过 0.3 Mpa 的用户采纳支管减压，生活给水系统阀门水表后支管采纳 PP-R 管热熔连接。室内排水体制为污废水分流制；排水系统分重力流排水和地下室内利用潜水泵压力流排水，引至市政排水相应管网，室内污、废水管立管采纳内螺旋聚氯乙烯管及专用配件，排出管采纳柔性抗震球墨铸铁管。雨水管采纳防紫色硬聚氯乙烯管 PVC-U 管，胶水粘接。空调机搁板排水立管防紫色硬聚氯乙烯管PVC-U 管，胶水粘接；地下室设置集水井，采纳潜水泵排至市政管网，排水管采纳镀锌钢管，丝扣连接。2、室内消火栓、自动喷水灭火系统消火栓系统、自动喷水灭火系统由小区统一设置加压供水系统，消防水泵房设于地下车库内，另在 8#楼设置高位水箱，消火栓系统竖向分两个区：住宅架空层、地下室及配套公建为低区，住宅 2 层以上为高区，住宅 21 层以下消火栓采纳孔板减压，自动喷水系统中共设九组报警阀，每组报警阀负担的喷头不多于 800 只，每个防火分区设水流指示器，每组报警阀最不利喷头处设末端试水装置，每个防火分区最不利喷头处设试水阀。自动喷水灭火系统采纳起爆温度为 68℃。3、低压配电及电气照明系统本工程在地下室设置三座变配电房，分别供给本楼的动力及照明用电，进线电缆从建筑物侧墙引入，直接进入地...
