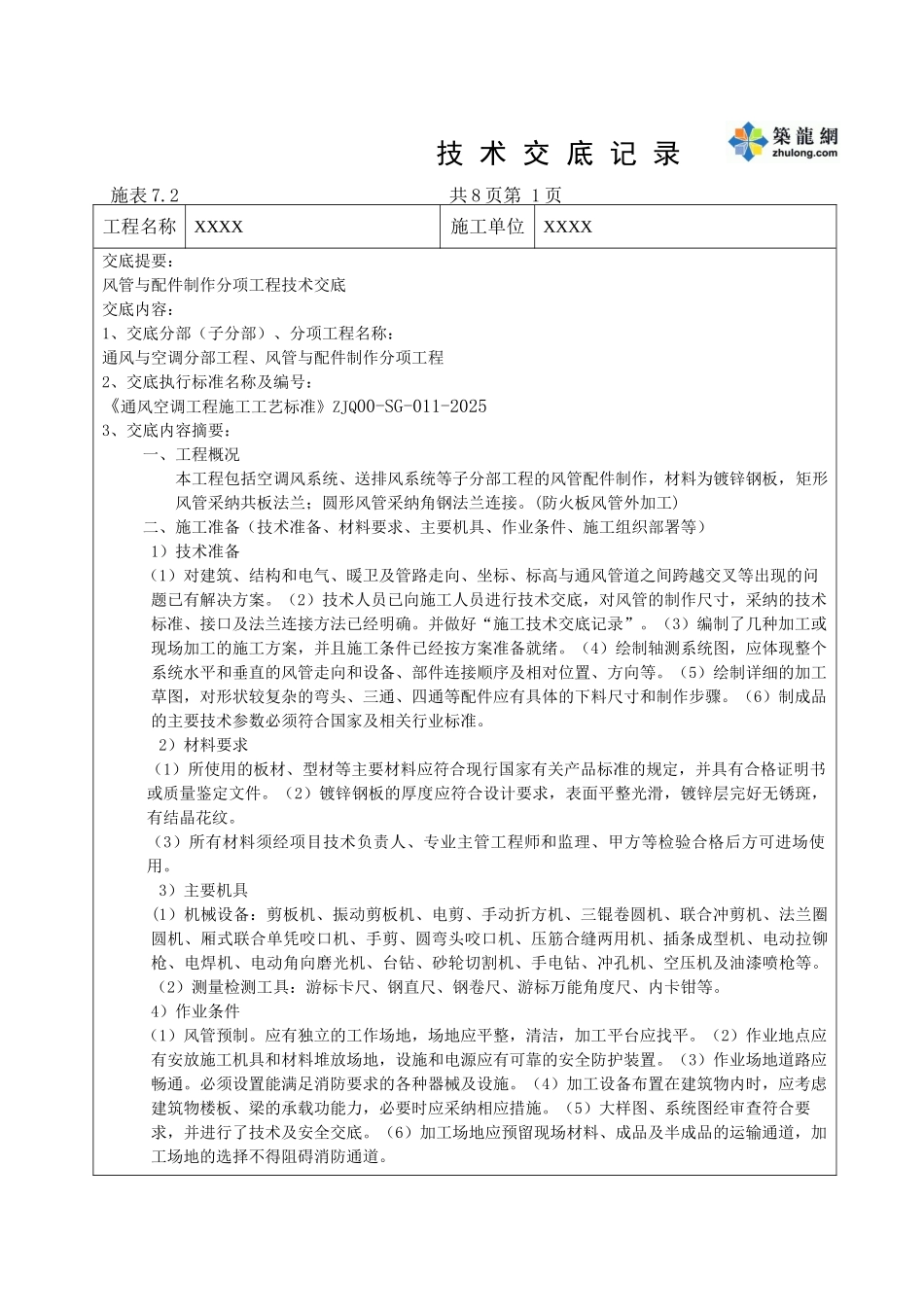

技 术 交 底 记 录 施表 7.2 共 8 页第 1 页工程名称XXXX施工单位XXXX交底提要：风管与配件制作分项工程技术交底交底内容：1、交底分部（子分部）、分项工程名称：通风与空调分部工程、风管与配件制作分项工程2、交底执行标准名称及编号：《通风空调工程施工工艺标准》ZJQ00-SG-011-20253、交底内容摘要：一、工程概况本工程包括空调风系统、送排风系统等子分部工程的风管配件制作，材料为镀锌钢板，矩形风管采纳共板法兰；圆形风管采纳角钢法兰连接。(防火板风管外加工)二、施工准备（技术准备、材料要求、主要机具、作业条件、施工组织部署等）1）技术准备（1）对建筑、结构和电气、暖卫及管路走向、坐标、标高与通风管道之间跨越交叉等出现的问题已有解决方案。（2）技术人员已向施工人员进行技术交底，对风管的制作尺寸，采纳的技术标准、接口及法兰连接方法已经明确。并做好“施工技术交底记录”。（3）编制了几种加工或现场加工的施工方案，并且施工条件已经按方案准备就绪。（4）绘制轴测系统图，应体现整个系统水平和垂直的风管走向和设备、部件连接顺序及相对位置、方向等。（5）绘制详细的加工草图，对形状较复杂的弯头、三通、四通等配件应有具体的下料尺寸和制作步骤。（6）制成品的主要技术参数必须符合国家及相关行业标准。2）材料要求（1）所使用的板材、型材等主要材料应符合现行国家有关产品标准的规定，并具有合格证明书或质量鉴定文件。（2）镀锌钢板的厚度应符合设计要求，表面平整光滑，镀锌层完好无锈斑，有结晶花纹。（3）所有材料须经项目技术负责人、专业主管工程师和监理、甲方等检验合格后方可进场使用。3）主要机具(1）机械设备：剪板机、振动剪板机、电剪、手动折方机、三锟卷圆机、联合冲剪机、法兰圈圆机、厢式联合单凭咬口机、手剪、圆弯头咬口机、压筋合缝两用机、插条成型机、电动拉铆枪、电焊机、电动角向磨光机、台钻、砂轮切割机、手电钻、冲孔机、空压机及油漆喷枪等。（2）测量检测工具：游标卡尺、钢直尺、钢卷尺、游标万能角度尺、内卡钳等。 4）作业条件（1）风管预制。应有独立的工作场地，场地应平整，清洁，加工平台应找平。（2）作业地点应有安放施工机具和材料堆放场地，设施和电源应有可靠的安全防护装置。（3）作业场地道路应畅通。必须设置能满足消防要求的各种器械及设施。（4）加工设备布置在建筑物内时，应考虑建筑物楼板、梁的承载功能力，必要时应采纳相应措施。（5）大样图...
