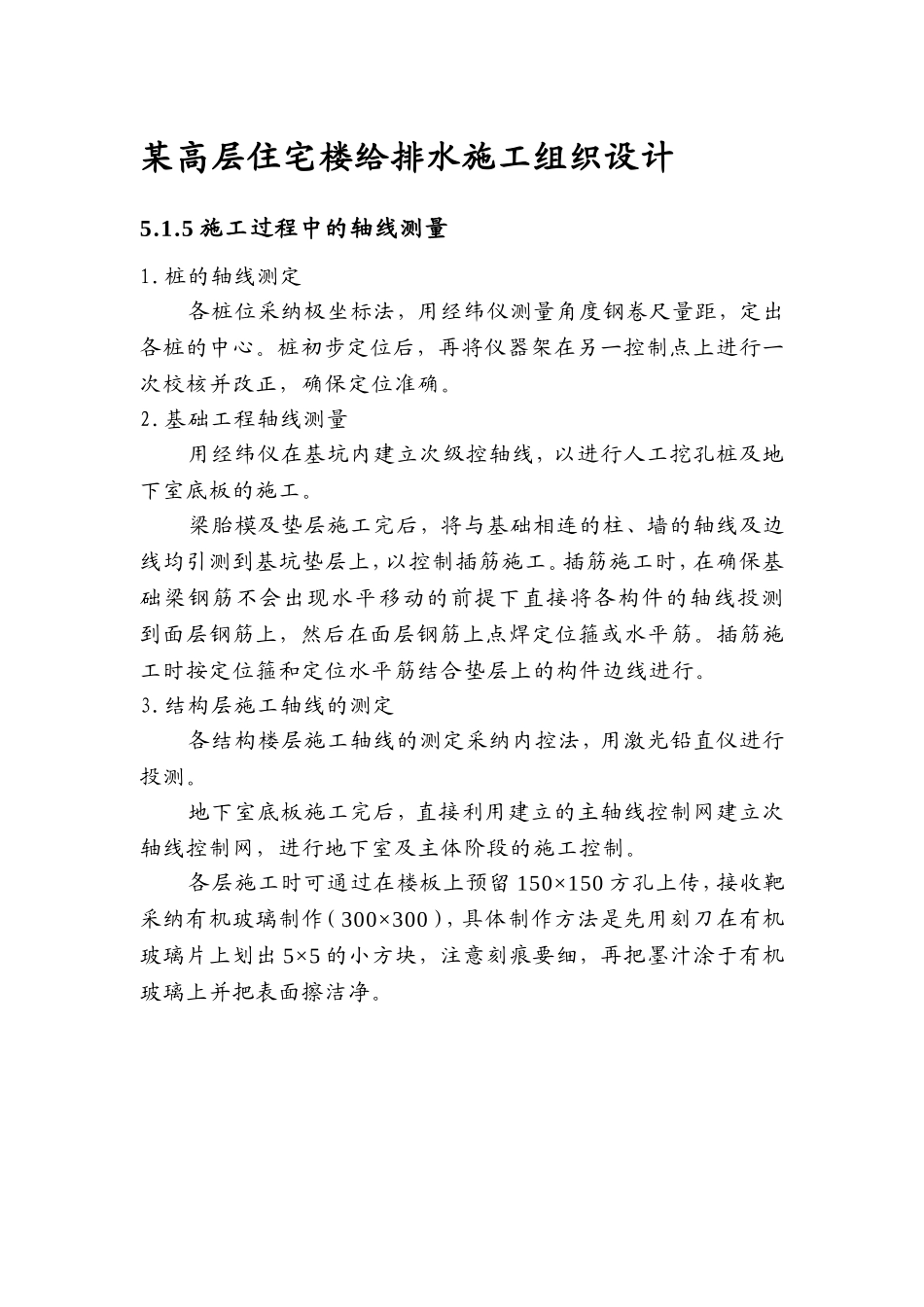

某高层住宅楼给排水施工组织设计5.1.5 施工过程中的轴线测量1.桩的轴线测定各桩位采纳极坐标法，用经纬仪测量角度钢卷尺量距，定出各桩的中心。桩初步定位后，再将仪器架在另一控制点上进行一次校核并改正，确保定位准确。2.基础工程轴线测量用经纬仪在基坑内建立次级控轴线，以进行人工挖孔桩及地下室底板的施工。梁胎模及垫层施工完后，将与基础相连的柱、墙的轴线及边线均引测到基坑垫层上，以控制插筋施工。插筋施工时，在确保基础梁钢筋不会出现水平移动的前提下直接将各构件的轴线投测到面层钢筋上，然后在面层钢筋上点焊定位箍或水平筋。插筋施工时按定位箍和定位水平筋结合垫层上的构件边线进行。3.结构层施工轴线的测定各结构楼层施工轴线的测定采纳内控法，用激光铅直仪进行投测。地下室底板施工完后，直接利用建立的主轴线控制网建立次轴线控制网，进行地下室及主体阶段的施工控制。各层施工时可通过在楼板上预留 150×150 方孔上传，接收靶采纳有机玻璃制作（300×300），具体制作方法是先用刻刀在有机玻璃片上划出 5×5 的小方块，注意刻痕要细，再把墨汁涂于有机玻璃上并把表面擦洁净。轴线控制点上传时，有以下几点应引起注意：铅直投影的操作必须法律规范，每层都应该以二级轴线控制点为基点，以减少累计误差。接收靶必须在楼层上固定。控制点上传时，铅直仪必须根据 90—90—90—90 的角度至少旋转 360 度，以便在接收靶上精确标定出轴线控制点，尽量消除仪器误差。各控制点投上施工层后必须进行闭合检查，如超出法律规范允许值，则应采纳角度改正法进行校正。砌体围护工程施工阶段轴线测定此阶段可直接利用结构主体施工时留在楼面上的控制轴线用钢卷尺进行墙体轴线的测定。
