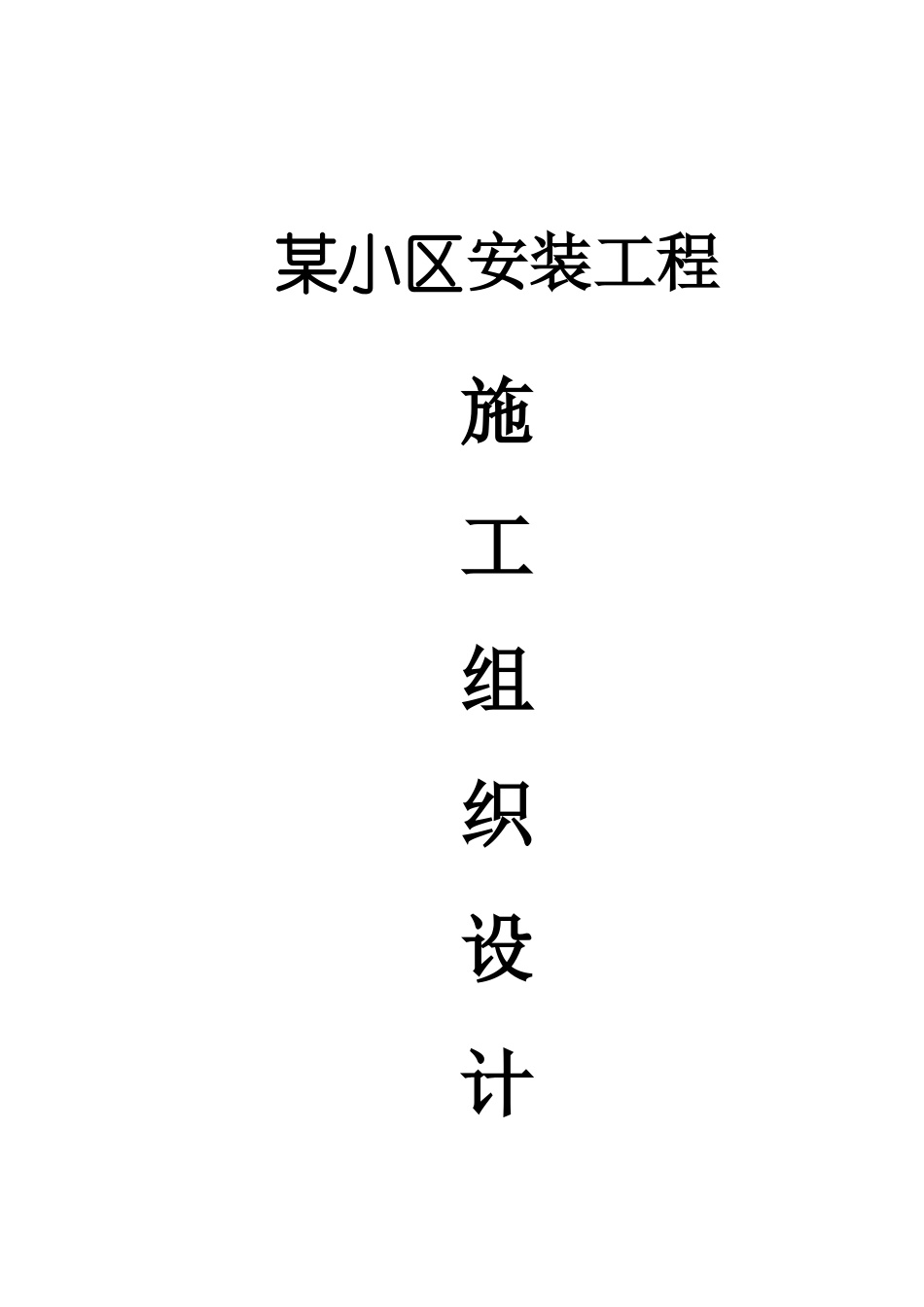

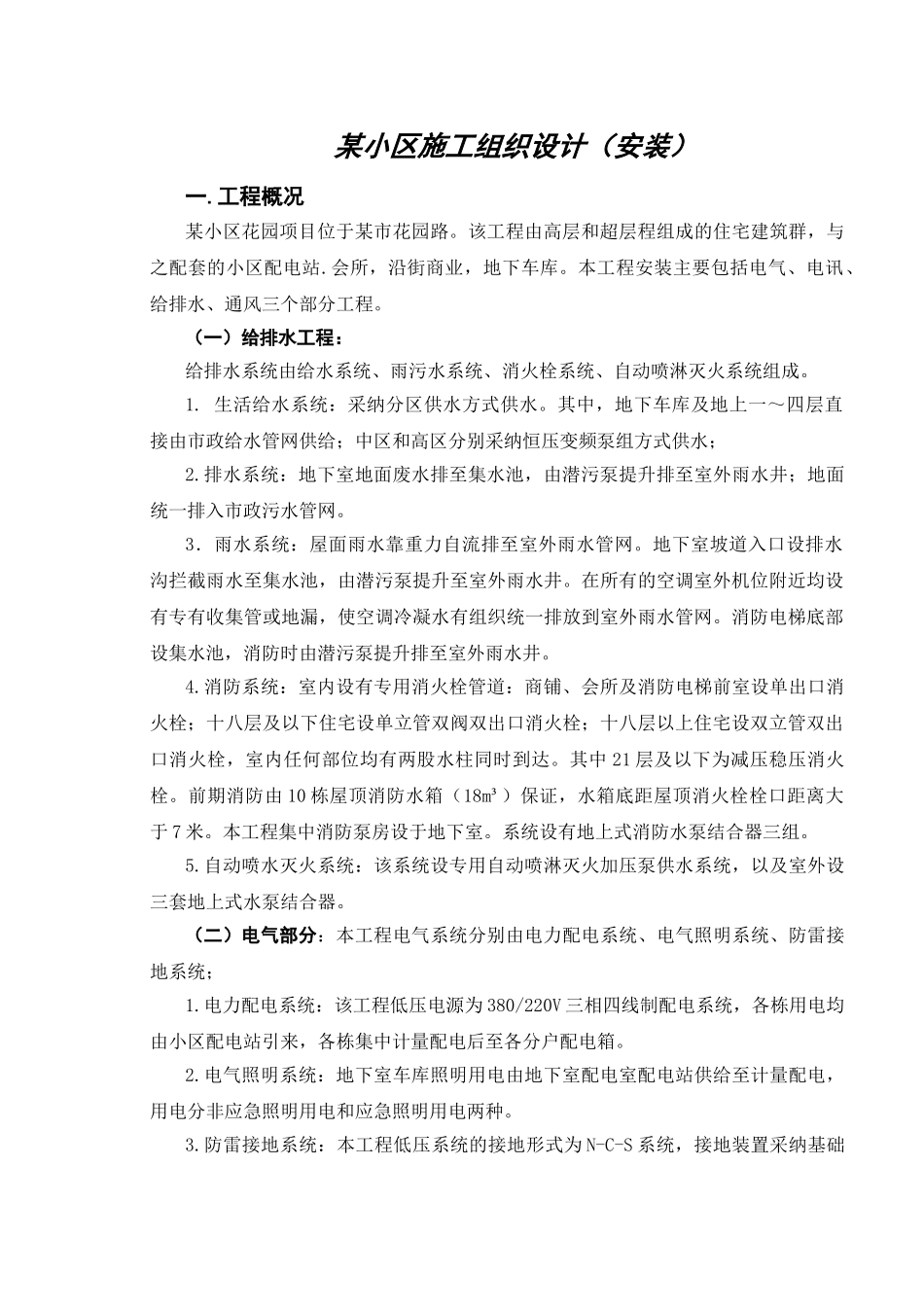

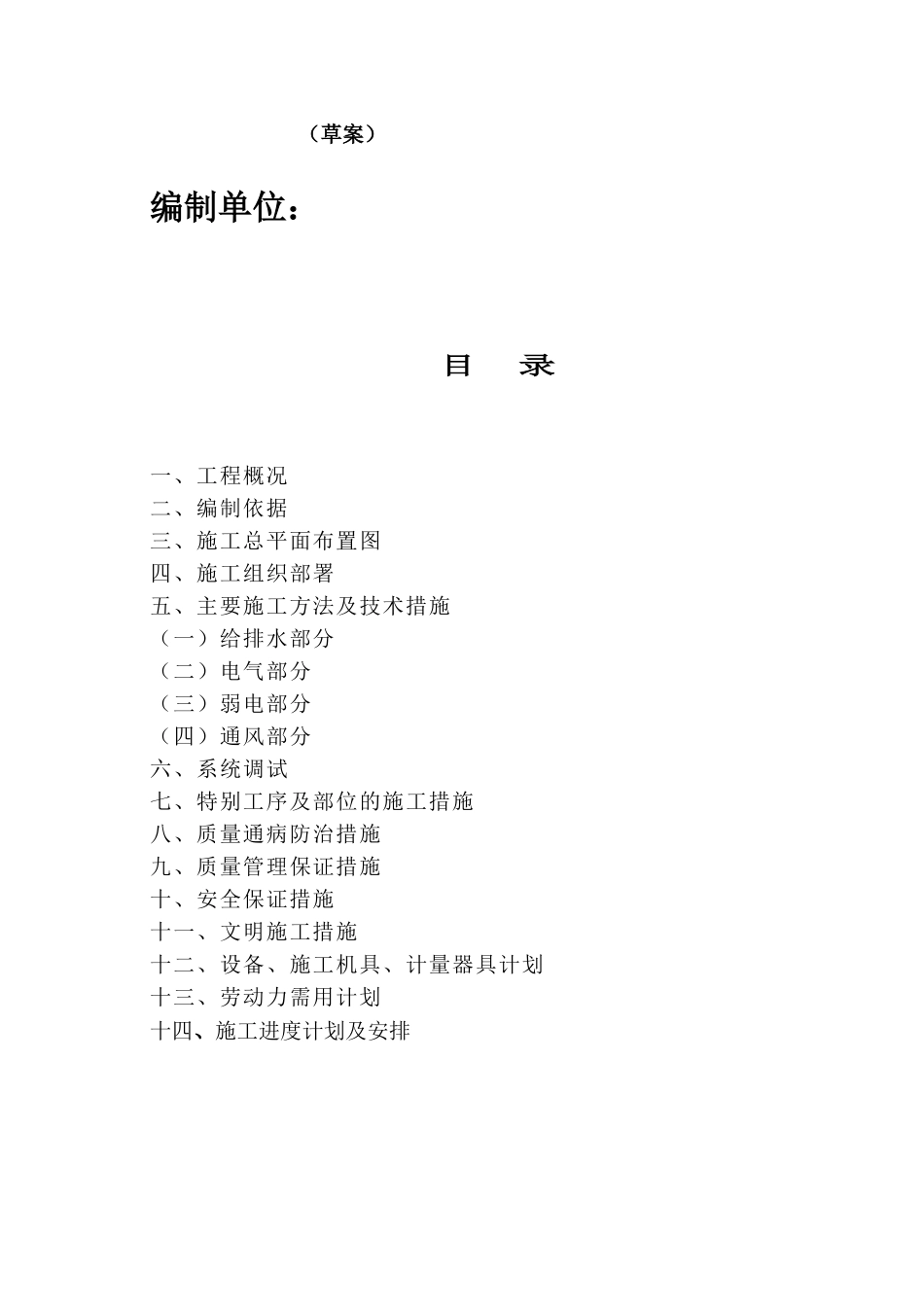

某小区安装工程施工组织设计 （草案）编制单位：目 录一、工程概况二、编制依据三、施工总平面布置图四、施工组织部署五、主要施工方法及技术措施（一）给排水部分（二）电气部分（三）弱电部分（四）通风部分六、系统调试七、特别工序及部位的施工措施八、质量通病防治措施九、质量管理保证措施十、安全保证措施十一、文明施工措施十二、设备、施工机具、计量器具计划十三、劳动力需用计划十四、施工进度计划及安排某小区施工组织设计（安装）一.工程概况某小区花园项目位于某市花园路。该工程由高层和超层程组成的住宅建筑群，与之配套的小区配电站.会所，沿街商业，地下车库。本工程安装主要包括电气、电讯、给排水、通风三个部分工程。（一）给排水工程：给排水系统由给水系统、雨污水系统、消火栓系统、自动喷淋灭火系统组成。1. 生活给水系统：采纳分区供水方式供水。其中，地下车库及地上一～四层直接由市政给水管网供给；中区和高区分别采纳恒压变频泵组方式供水； 2.排水系统：地下室地面废水排至集水池，由潜污泵提升排至室外雨水井；地面统一排入市政污水管网。3．雨水系统：屋面雨水靠重力自流排至室外雨水管网。地下室坡道入口设排水沟拦截雨水至集水池，由潜污泵提升至室外雨水井。在所有的空调室外机位附近均设有专有收集管或地漏，使空调冷凝水有组织统一排放到室外雨水管网。消防电梯底部设集水池，消防时由潜污泵提升排至室外雨水井。4.消防系统：室内设有专用消火栓管道：商铺、会所及消防电梯前室设单出口消火栓；十八层及以下住宅设单立管双阀双出口消火栓；十八层以上住宅设双立管双出口消火栓，室内任何部位均有两股水柱同时到达。其中 21 层及以下为减压稳压消火栓。前期消防由 10 栋屋顶消防水箱（18m³）保证，水箱底距屋顶消火栓栓口距离大于 7 米。本工程集中消防泵房设于地下室。系统设有地上式消防水泵结合器三组。5.自动喷水灭火系统：该系统设专用自动喷淋灭火加压泵供水系统，以及室外设三套地上式水泵结合器。（二）电气部分：本工程电气系统分别由电力配电系统、电气照明系统、防雷接地系统；1.电力配电系统：该工程低压电源为 380/220V 三相四线制配电系统，各栋用电均由小区配电站引来，各栋集中计量配电后至各分户配电箱。2.电气照明系统：地下室车库照明用电由地下室配电室配电站供给至计量配电，用电分非应急照明用电和应急照明用电两种。3.防雷接地系统：本工程低压系统的接地形式为 N-C-S...
