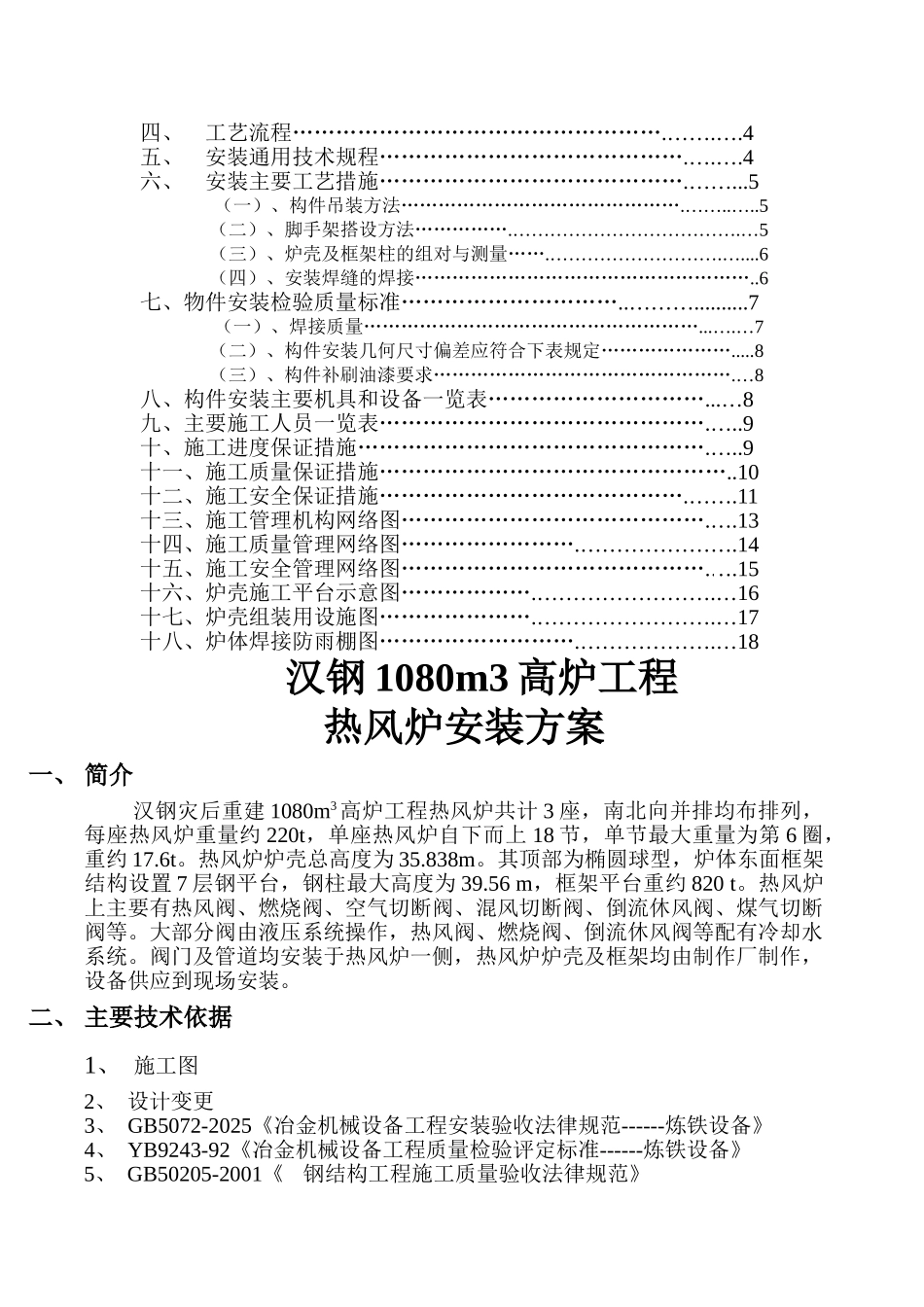

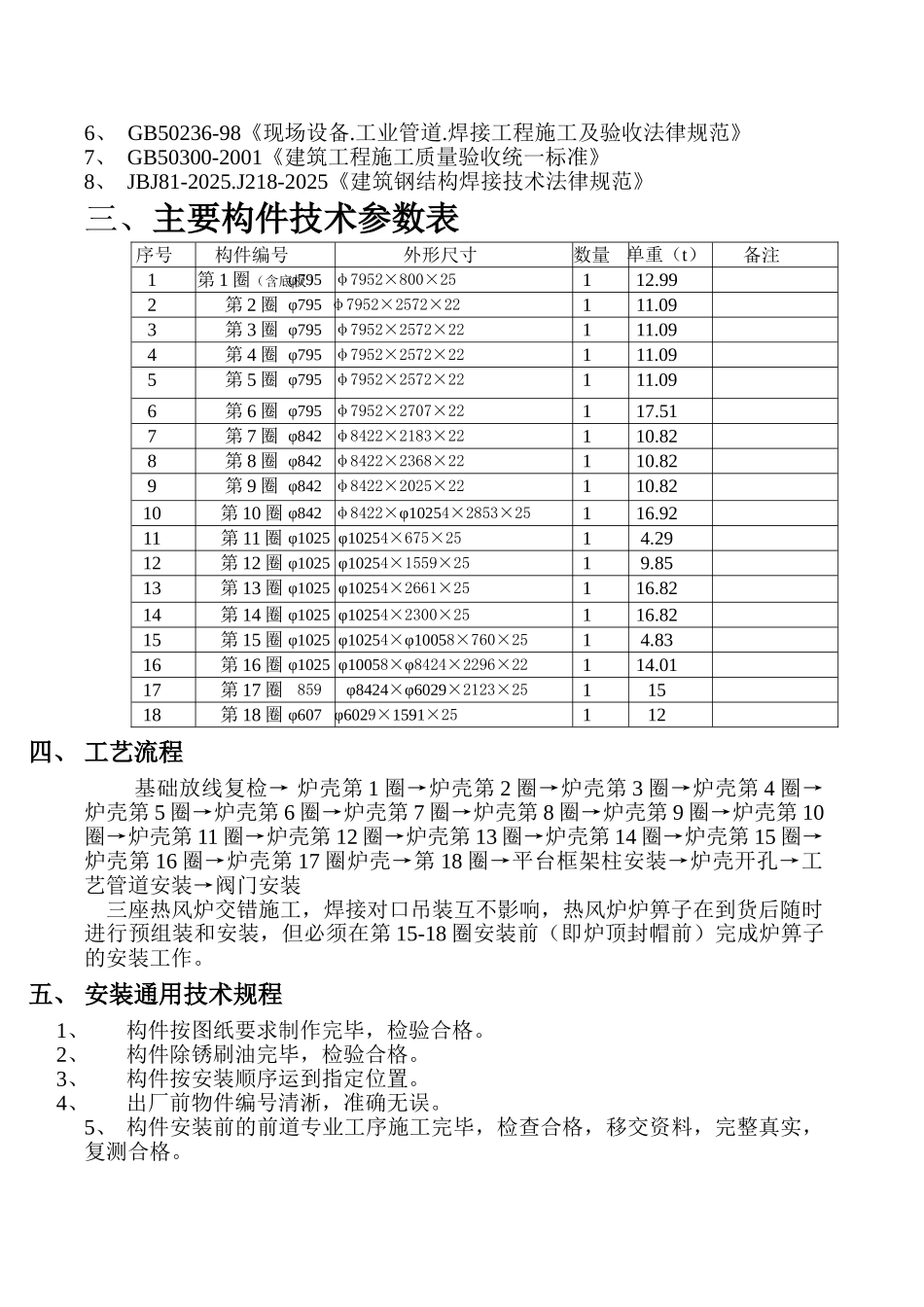

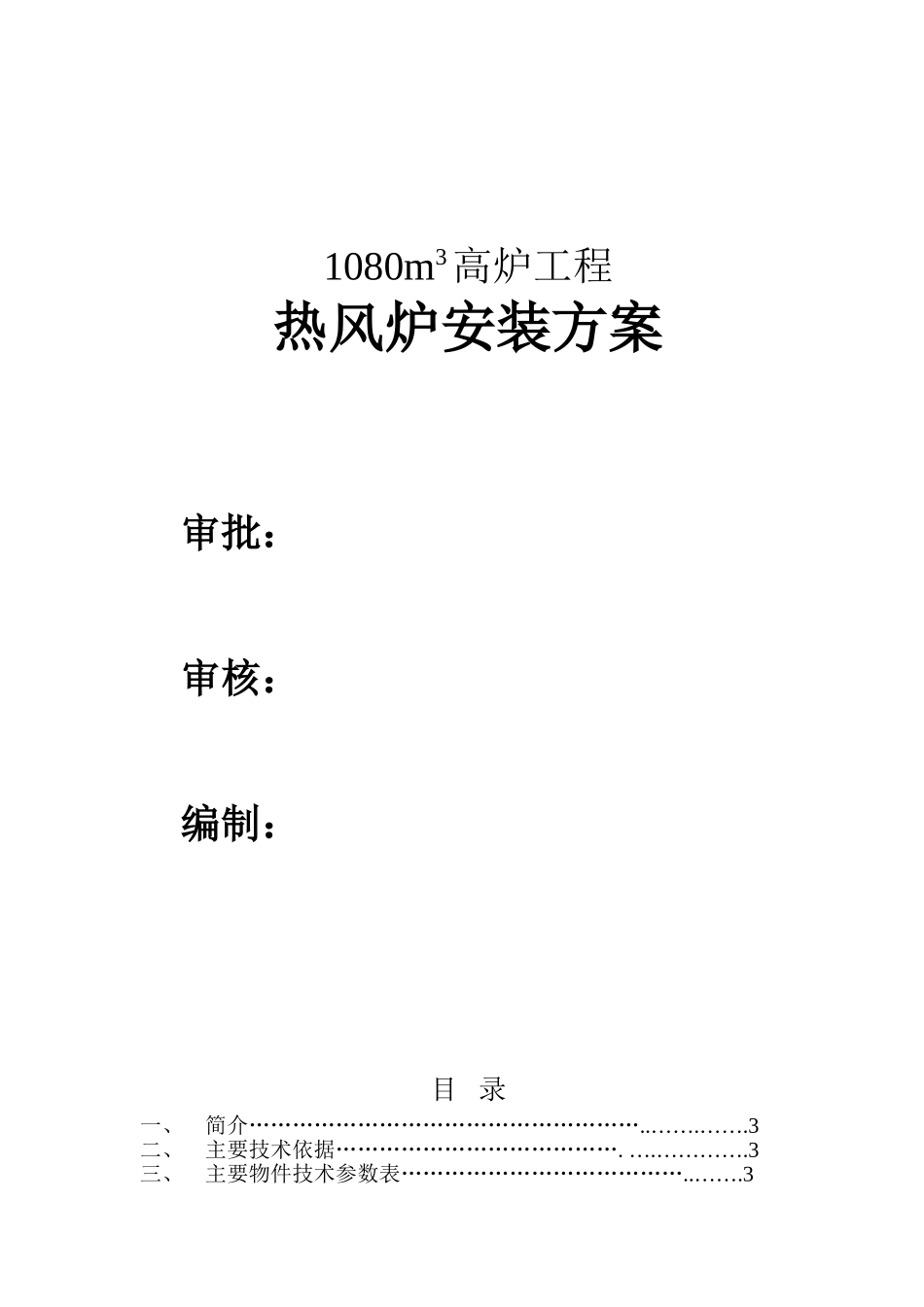

1080m3高炉工程热风炉安装方案审批：审核：编制： 目 录一、简介………………………………………………..…….…….3二、主要技术依据…………………………………. ….………….3三、主要物件技术参数表…………………………………..…….3四、工艺流程…………………………………………….…….….4五、安装通用技术规程…………………………………….….….4六、安装主要工艺措施…………………………………….……...5（一）、构件吊装方法……………………………………….……..…..5（二）、脚手架搭设方法…………….……………………………….…5（三）、炉壳及框架柱的组对与测量…….……………………….…....6（四）、安装焊缝的焊接………………………………………………..6七、物件安装检验质量标准…………………………..………..........7（一）、焊接质量………………………………………………...….…7（二）、构件安装几何尺寸偏差应符合下表规定………………….....8（三）、构件补刷油漆要求………………………………………….…8八、构件安装主要机具和设备一览表…………………………...…8九、主要施工人员一览表……………………………………….…..9十、施工进度保证措施………………………………………….…..9十一、施工质量保证措施…………………………………………..10十二、施工安全保证措施…………………………………….…….11十三、施工管理机构网络图…………………………………….….13十四、施工质量管理网络图…………………….………………….14十五、施工安全管理网络图…………………………………….….15十六、炉壳施工平台示意图……………….…………………….…16十七、炉壳组装用设施图………………….…………………….…17十八、炉体焊接防雨棚图……………………….……………….…18汉钢 1080m3 高炉工程 热风炉安装方案一、 简介汉钢灾后重建 1080m3高炉工程热风炉共计 3 座，南北向并排均布排列，每座热风炉重量约 220t，单座热风炉自下而上 18 节，单节最大重量为第 6 圈，重约 17.6t。热风炉炉壳总高度为 35.838m。其顶部为椭圆球型，炉体东面框架结构设置 7 层钢平台，钢柱最大高度为 39.56 m，框架平台重约 820 t。热风炉上主要有热风阀、燃烧阀、空气切断阀、混风切断阀、倒流休风阀、煤气切断阀等。大部分阀由液压系统操作，热风阀、燃烧阀、倒流休风阀等配有...
