高速公路特大桥人工挖孔桩施工作业指导书

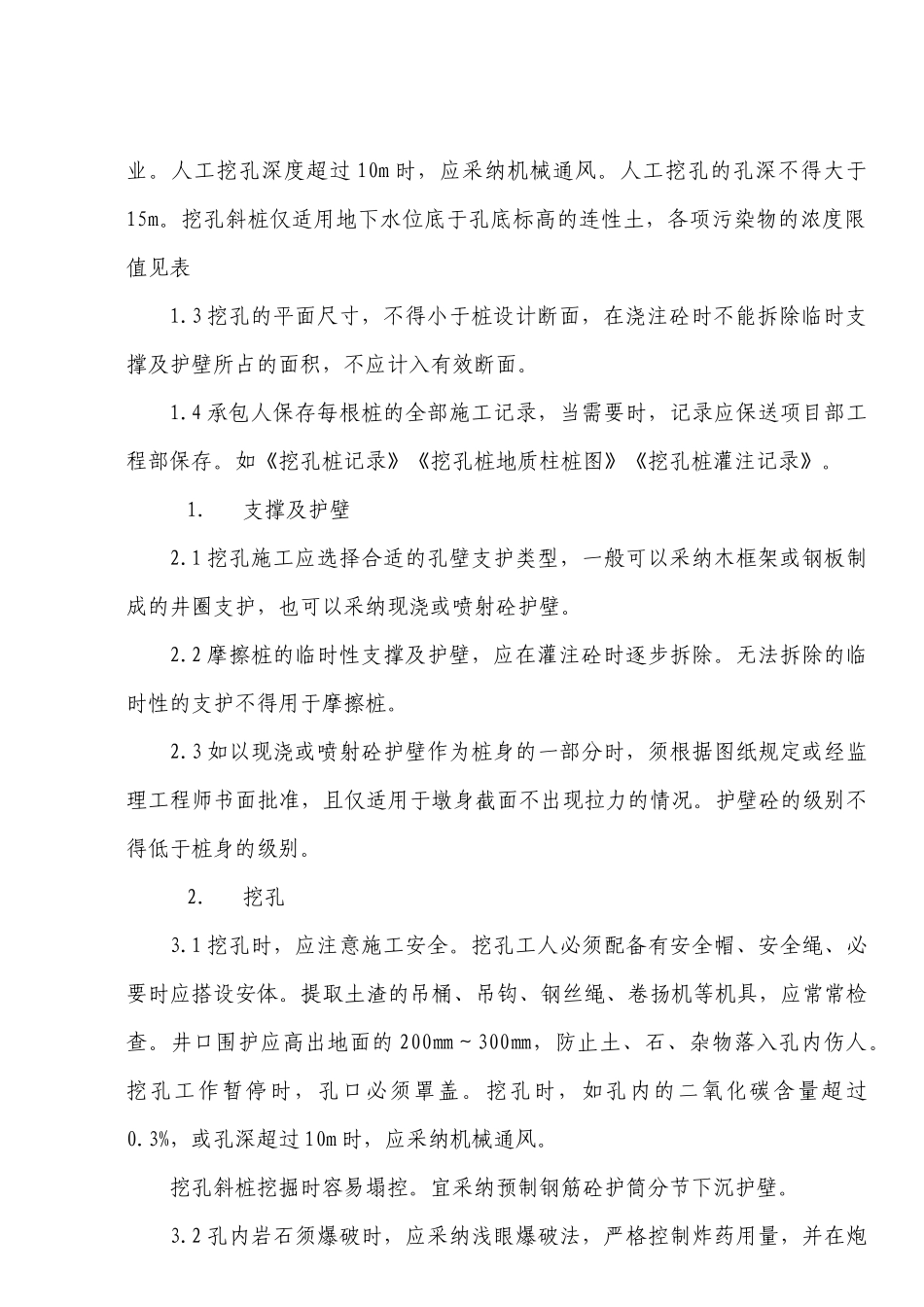

XX 大桥挖孔桩作业指导书一、大桥桩基简介XX 高速 B3 合同段 XX 大桥中心桩 XX，左幅 81 m，右幅 131 m，桩径1.6m，桩基采纳嵌岩桩基础，桩底进入弱风化岩层 3.0 倍桩径以上，且桩底基岩单轴极限抗压强度不小于 7.5Mpa.根据现场地质情况现对部分桩实行人工挖孔。桩基处岩层分布：上层为碎石土且部分块石砾径较大；下层为泥岩强风化层厚度 2—3.5m。 二、施工准备1、人员进入场地后，对于场地不具备施工的墩台，测量人员先粗放出墩台边线位置，及时组织人员对现场进行清理，对施工场地进行场地平整，且做好排水沟，配备好排水设施。对场地较平整的墩台清除表面杂物。 2、场地清完后，测量人员及时进行孔桩精确定位，并放出控制桥墩位的纵横护桩，以便以后施工控制操作，每个挖孔桩需设放骑马桩，以便控制孔径及垂直度。3、挖孔的设备、人员、及防护设备等准备到位，即可进行孔桩的开挖。三、施工的要求1.一般要求1.1 承包人应将准备采纳的施工方法的全部细节，报于项目部批准，其中包括材料和全部设备的说明。任一挖孔工作开始前，都应得到监理工程师的批准。1.2 挖孔灌注桩适用无地下水或少量地下水，且较密的土层或风化岩层。当挖孔内的空气污染超过《环境空气质量标准》（GB3095-1996）规定的各项污染浓度限值三级标准时，如没有安全可靠的通风措施，不得采纳人工挖孔作业。人工挖孔深度超过 10m 时，应采纳机械通风。人工挖孔的孔深不得大于15m。挖孔斜桩仅适用地下水位底于孔底标高的连性土，各项污染物的浓度限值见表1.3 挖孔的平面尺寸，不得小于桩设计断面，在浇注砼时不能拆除临时支撑及护壁所占的面积，不应计入有效断面。1.4 承包人保存每根桩的全部施工记录，当需要时，记录应保送项目部工程部保存。如《挖孔桩记录》《挖孔桩地质柱桩图》《挖孔桩灌注记录》。1．支撑及护壁2.1 挖孔施工应选择合适的孔壁支护类型，一般可以采纳木框架或钢板制成的井圈支护，也可以采纳现浇或喷射砼护壁。2.2 摩擦桩的临时性支撑及护壁，应在灌注砼时逐步拆除。无法拆除的临时性的支护不得用于摩擦桩。2.3 如以现浇或喷射砼护壁作为桩身的一部分时，须根据图纸规定或经监理工程师书面批准，且仅适用于墩身截面不出现拉力的情况。护壁砼的级别不得低于桩身的级别。2．挖孔3.1 挖孔时，应注意施工安全。挖孔工人必须配备有安全帽、安全绳、必要时应搭设安体。提取土渣的吊桶、吊钩、钢丝绳、卷扬机等机具，应常常检查。井口围...
