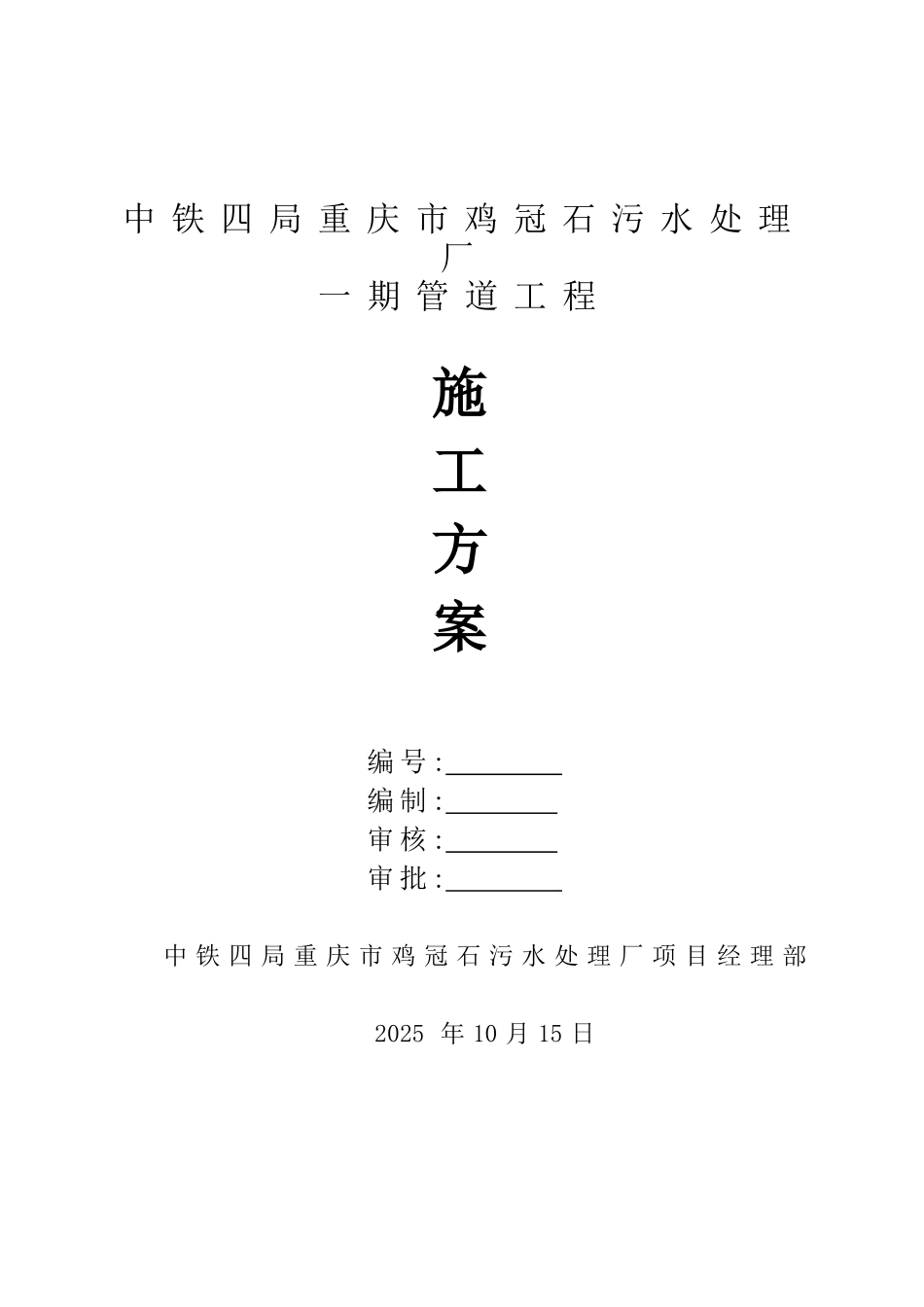

鸡冠石污水处理厂一期管道工程施工方案

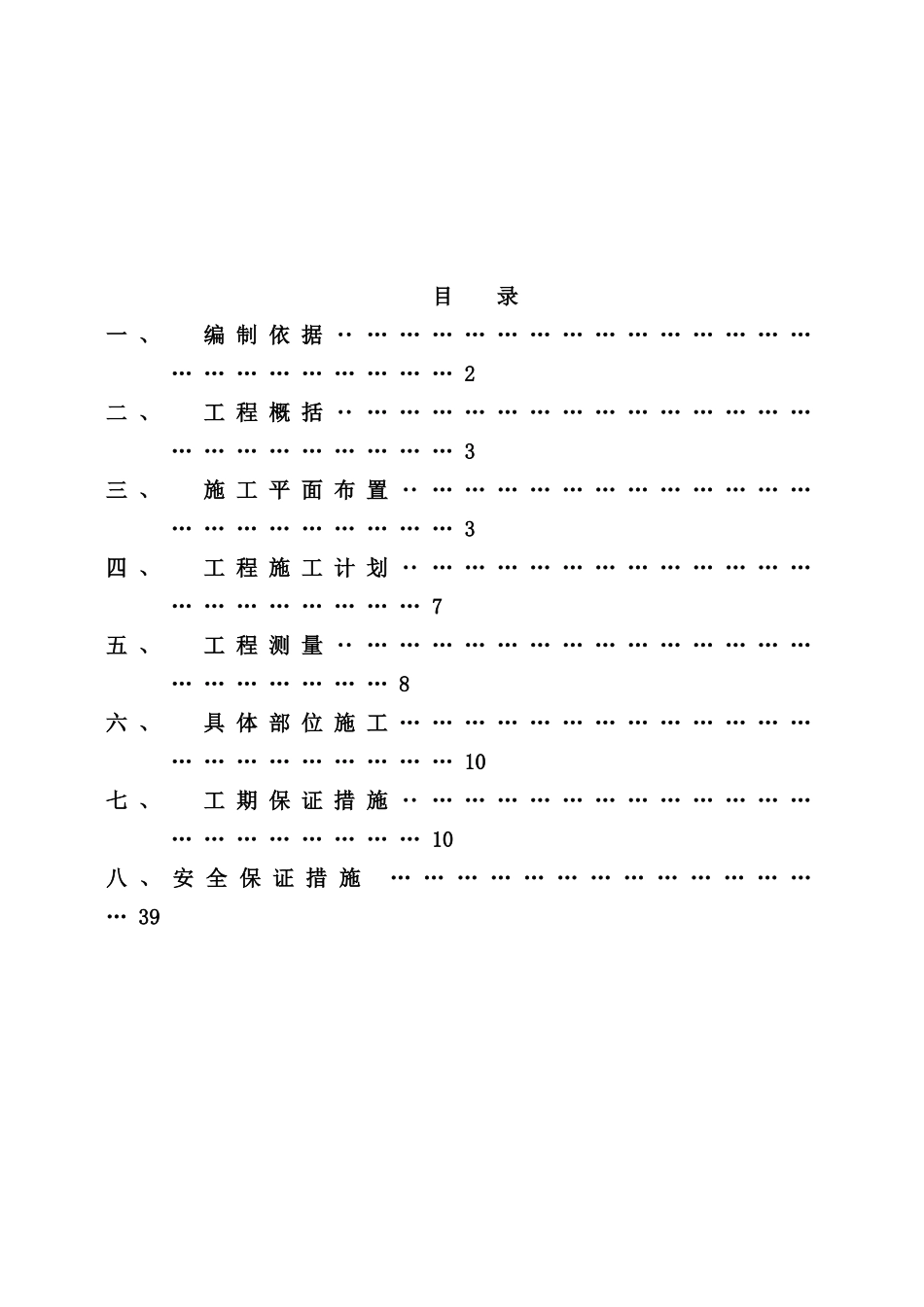

中 铁 四 局 重 庆 市 鸡 冠 石 污 水 处 理厂一 期 管 道 工 程施工方案编 号 : 编 制 : 审 核 : 审 批 : 中 铁 四 局 重 庆 市 鸡 冠 石 污 水 处 理 厂 项 目 经 理 部2025 年 10 月 15 日目 录一 、编 制 依 据 ‥ … … … … … … … … … … … … … …… … … … … … … … … 2二 、工 程 概 括 ‥ … … … … … … … … … … … … … …… … … … … … … … … 3三 、施 工 平 面 布 置 ‥ … … … … … … … … … … … …… … … … … … … … … 3四 、工 程 施 工 计 划 ‥ … … … … … … … … … … … …… … … … … … … … 7五 、工 程 测 量 ‥ … … … … … … … … … … … … … …… … … … … … … 8六 、具 体 部 位 施 工 … … … … … … … … … … … … …… … … … … … … … … 10七 、工 期 保 证 措 施 ‥ … … … … … … … … … … … …… … … … … … … … 10八 、 安 全 保 证 措 施 … … … … … … … … … … … … …… 39 1 、 给 排 水 系 统 安 装 工 程室 外 排 水 管 DN300 ～ DN450mm 管 采 纳 混 凝 土 承 插 管 ，柔 性 接 口 ， C15混 凝 土 基 础 ； DN600 ～ DN1200mm 管 采 纳 钢筋 混 凝 土 承 插 管 ， “ O”型 橡 胶 圈 柔 性 接 口 ， 砾 石 砂基 础 。蝶 阀 。 明 装 管 道 刷 银 粉 两 道 ， 埋 地 管 刷 沥 青 两道 或 加 强 防 腐 。（ 2 ） 施 工 要 点① 管 线 施 工 先 深 后 浅 ， 同 沟 槽 施 工 的 管 线 挖 土 应一 次 完 成 。 铸 铁 管 、 混 凝 土 管 运 到 施 工 场 地 后 ， 经检 验 合 格 ， 按 管 道 布 置 图 均 匀 有 序 排 列 于 沟 槽 一 侧 ，用 高 程 样 板 或 经 纬 仪 在 基 础 上 放 出 管 道 中 心 线 ， 并复 核 标 高 ， 采 纳 手 拉 葫 芦 或 卷 扬 机 ， 将 管 吊 入 沟 槽中 心 ...
