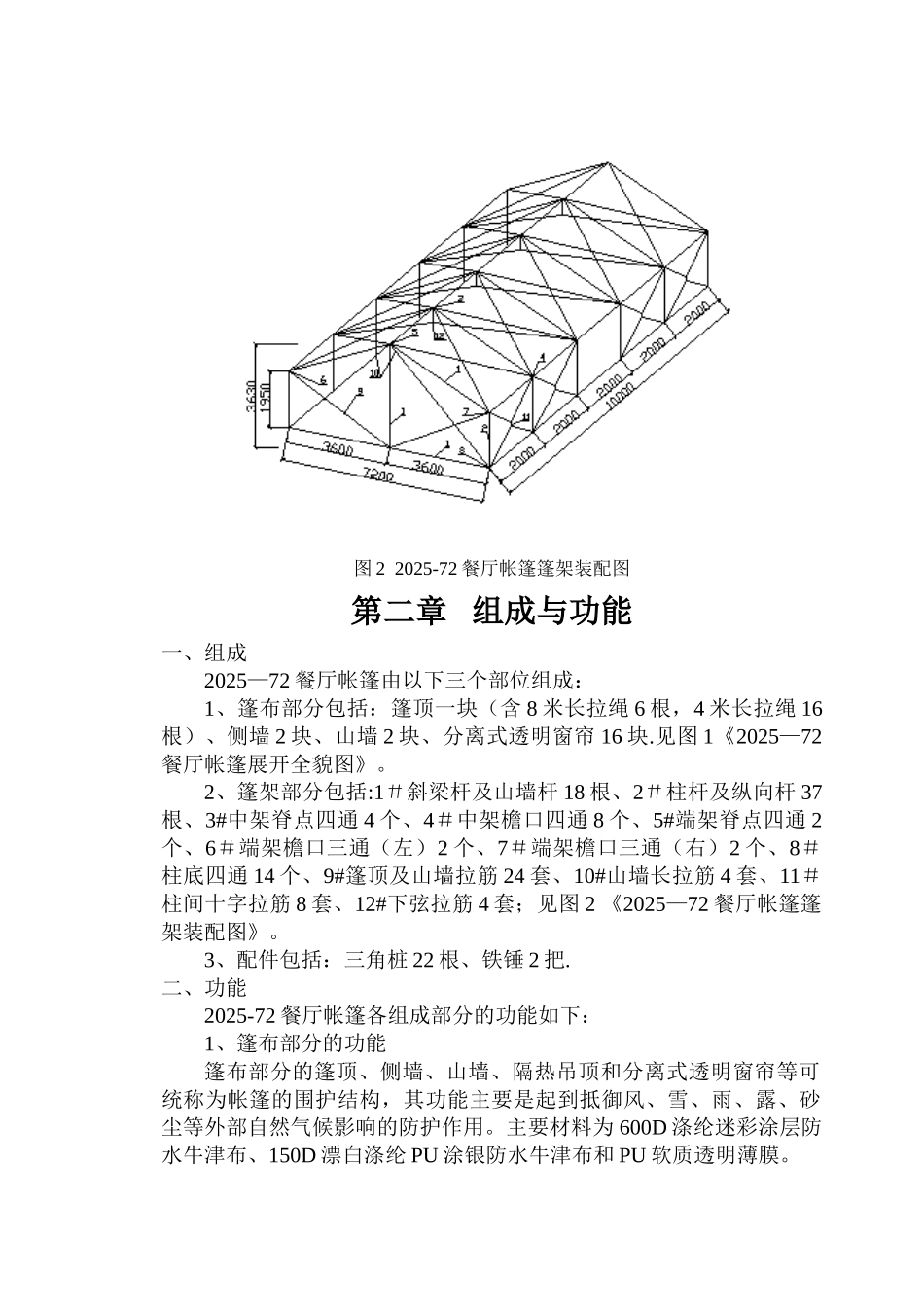

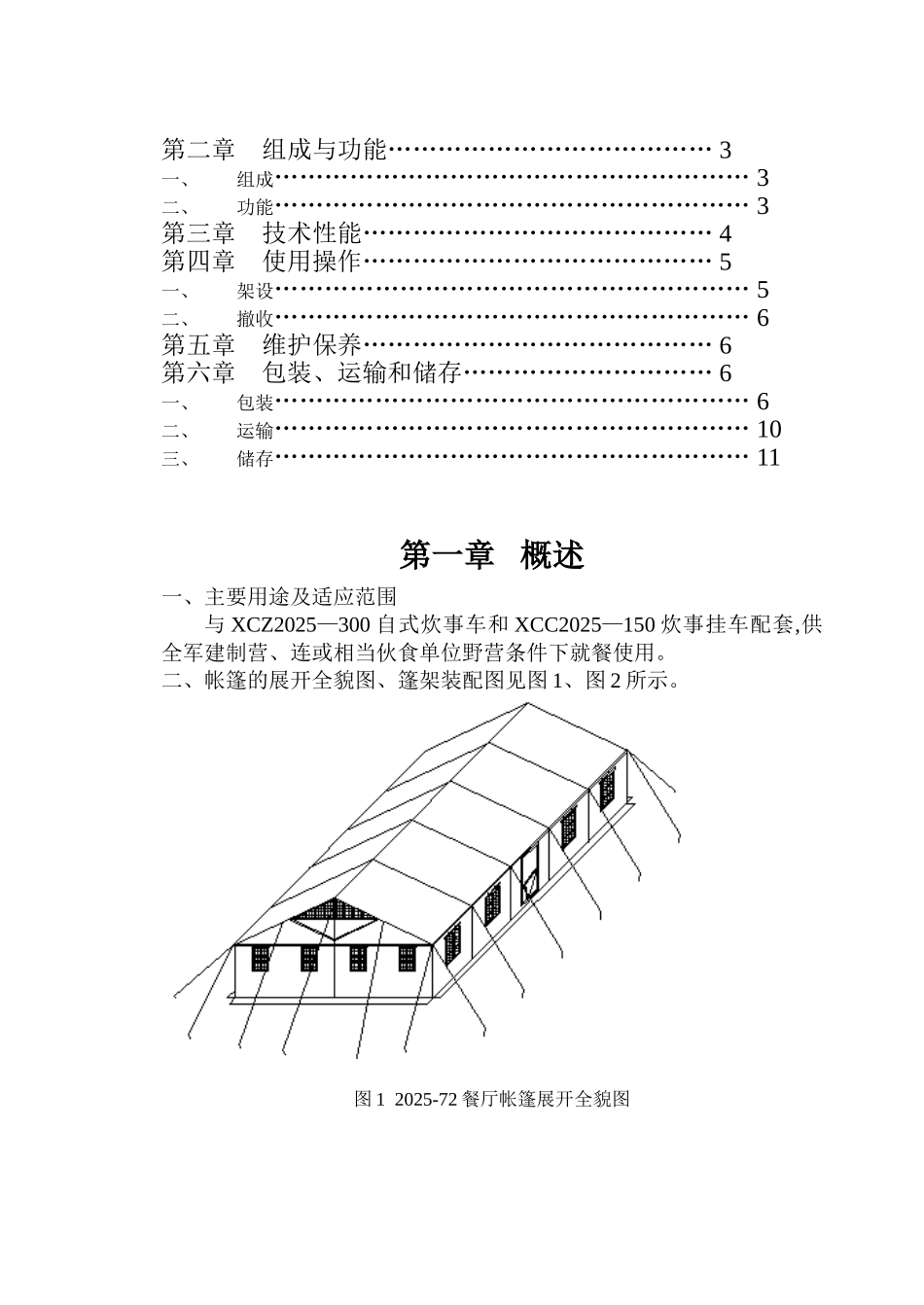

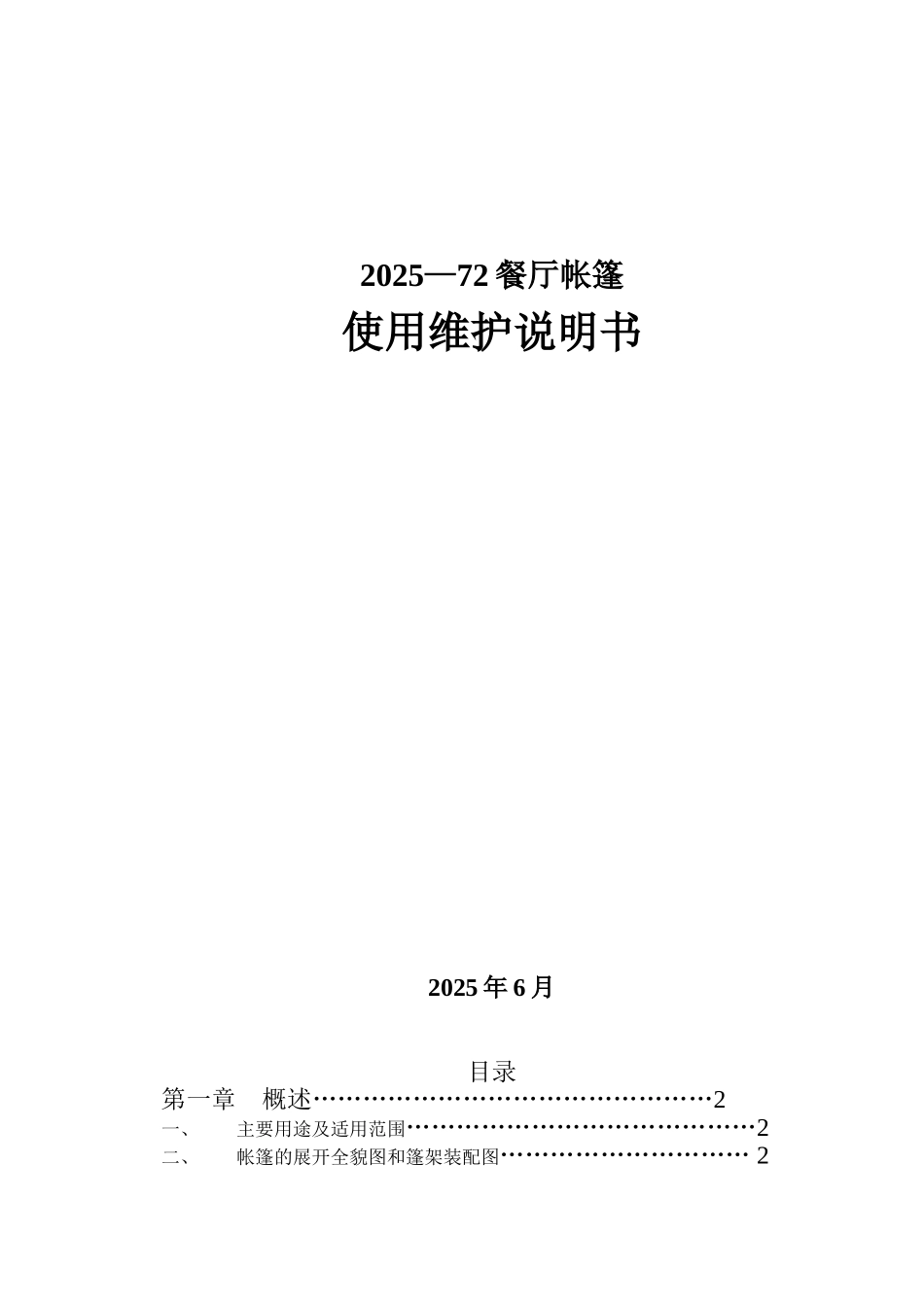

2025—72 餐厅帐篷使用维护说明书2025 年 6 月目录第一章概述…………………………………………2一、主要用途及适用范围……………………………………2二、帐篷的展开全貌图和篷架装配图………………………… 2第二章组成与功能………………………………… 3一、组成………………………………………………… 3二、功能………………………………………………… 3第三章技术性能…………………………………… 4第四章使用操作…………………………………… 5一、架设………………………………………………… 5二、撤收………………………………………………… 6第五章维护保养…………………………………… 6第六章包装、运输和储存………………………… 6一、包装………………………………………………… 6二、运输………………………………………………… 10三、储存………………………………………………… 11第一章 概述一、主要用途及适应范围与 XCZ2025—300 自式炊事车和 XCC2025—150 炊事挂车配套,供全军建制营、连或相当伙食单位野营条件下就餐使用。二、帐篷的展开全貌图、篷架装配图见图 1、图 2 所示。图 1 2025-72 餐厅帐篷展开全貌图图 2 2025-72 餐厅帐篷篷架装配图第二章 组成与功能一、组成2025—72 餐厅帐篷由以下三个部位组成：1、篷布部分包括：篷顶一块（含 8 米长拉绳 6 根，4 米长拉绳 16根）、侧墙 2 块、山墙 2 块、分离式透明窗帘 16 块.见图 1《2025—72餐厅帐篷展开全貌图》。2、篷架部分包括:1＃斜梁杆及山墙杆 18 根、2＃柱杆及纵向杆 37根、3#中架脊点四通 4 个、4＃中架檐口四通 8 个、5#端架脊点四通 2个、6＃端架檐口三通（左）2 个、7＃端架檐口三通（右）2 个、8＃柱底四通 14 个、9#篷顶及山墙拉筋 24 套、10#山墙长拉筋 4 套、11＃柱间十字拉筋 8 套、12#下弦拉筋 4 套；见图 2 《2025—72 餐厅帐篷篷架装配图》。3、配件包括：三角桩 22 根、铁锤 2 把.二、功能2025-72 餐厅帐篷各组成部分的功能如下：1、篷布部分的功能篷布部分的篷顶、侧墙、山墙、隔热吊顶和分离式透明窗帘等可统称为帐篷的围护结构，其功能主要是起到抵御风、雪、雨、露、砂尘等外部自然气候影响的防护作用。主要材料为 600D 涤纶迷彩涂层防水牛津布、150D 漂白涤纶 PU 涂银防水牛津布和 PU 软质透明薄膜。拉绳的功能主要是保持和提高帐篷在水平荷载...
