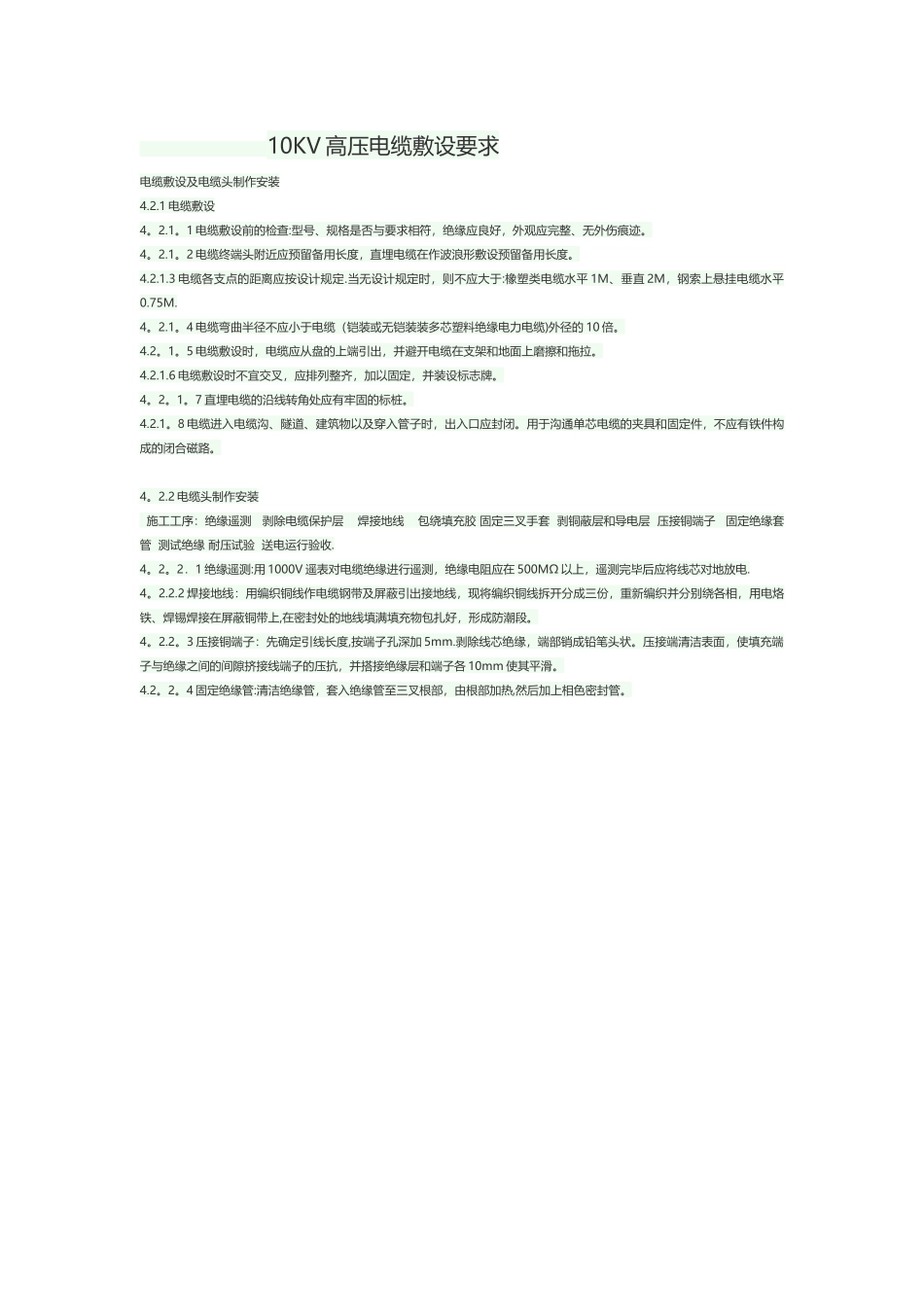

10KV 高压电缆敷设要求电缆敷设及电缆头制作安装4.2.1 电缆敷设4。2.1。1 电缆敷设前的检查:型号、规格是否与要求相符，绝缘应良好，外观应完整、无外伤痕迹。4。2.1。2 电缆终端头附近应预留备用长度，直埋电缆在作波浪形敷设预留备用长度。4.2.1.3 电缆各支点的距离应按设计规定.当无设计规定时，则不应大于:橡塑类电缆水平 1M、垂直 2M，钢索上悬挂电缆水平0.75M.4。2.1。4 电缆弯曲半径不应小于电缆（铠装或无铠装装多芯塑料绝缘电力电缆)外径的 10 倍。4.2。1。5 电缆敷设时，电缆应从盘的上端引出，并避开电缆在支架和地面上磨擦和拖拉。4.2.1.6 电缆敷设时不宜交叉，应排列整齐，加以固定，并装设标志牌。4。2。1。7 直埋电缆的沿线转角处应有牢固的标桩。4.2.1。8 电缆进入电缆沟、隧道、建筑物以及穿入管子时，出入口应封闭。用于沟通单芯电缆的夹具和固定件，不应有铁件构成的闭合磁路。4。2.2 电缆头制作安装 施工工序：绝缘遥测 剥除电缆保护层 焊接地线 包绕填充胶 固定三叉手套 剥铜蔽层和导电层 压接铜端子 固定绝缘套管 测试绝缘 耐压试验 送电运行验收.4。2。2．1 绝缘遥测:用 1000V 遥表对电缆绝缘进行遥测，绝缘电阻应在 500MΩ 以上，遥测完毕后应将线芯对地放电.4。2.2.2 焊接地线：用编织铜线作电缆钢带及屏蔽引出接地线，现将编织铜线拆开分成三份，重新编织并分别绕各相，用电烙铁、焊锡焊接在屏蔽铜带上,在密封处的地线填满填充物包扎好，形成防潮段。4。2.2。3 压接铜端子：先确定引线长度,按端子孔深加 5mm.剥除线芯绝缘，端部销成铅笔头状。压接端清洁表面，使填充端子与绝缘之间的间隙挤接线端子的压抗，并搭接绝缘层和端子各 10mm 使其平滑。4.2。2。4 固定绝缘管:清洁绝缘管，套入绝缘管至三叉根部，由根部加热,然后加上相色密封管。
