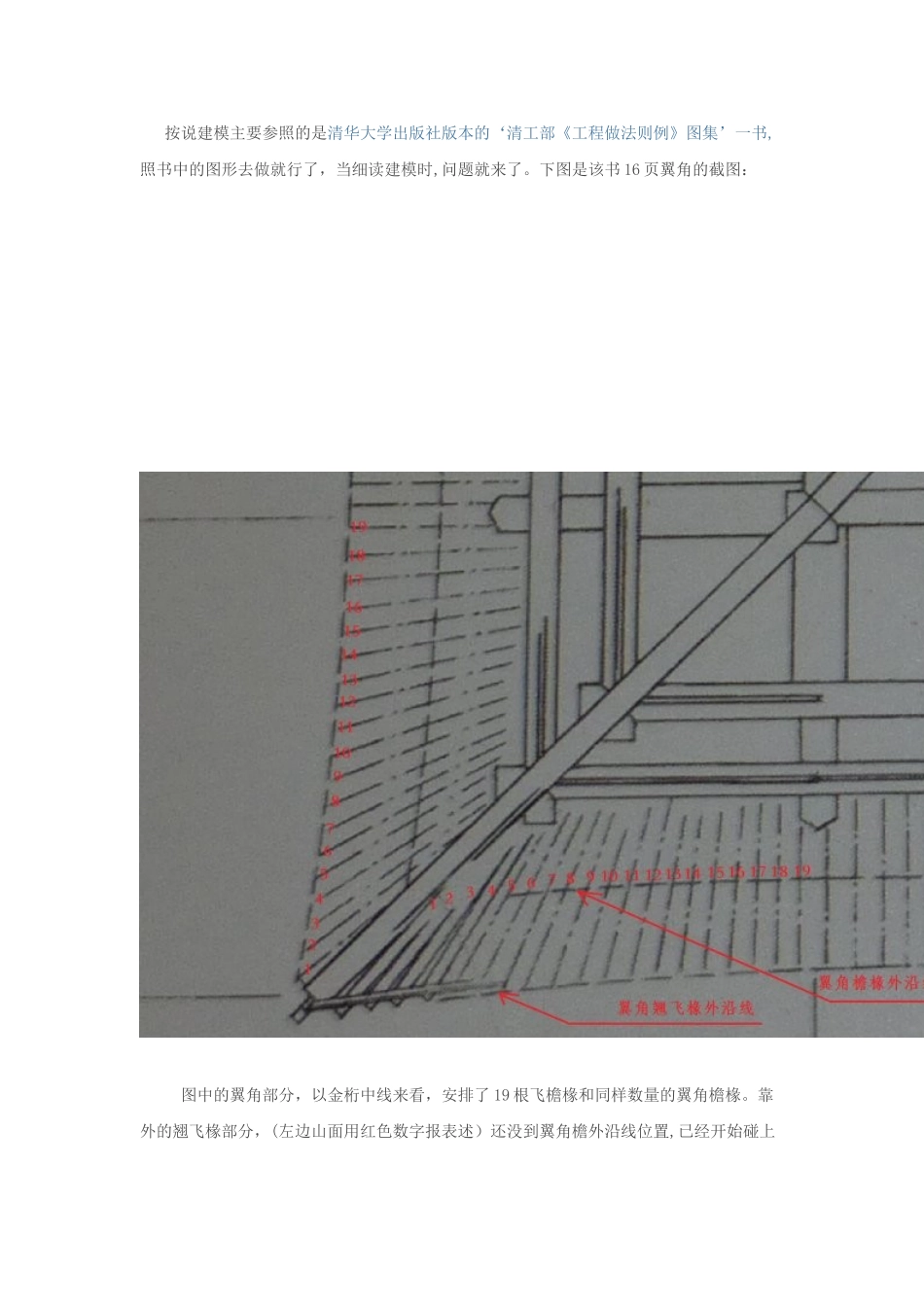

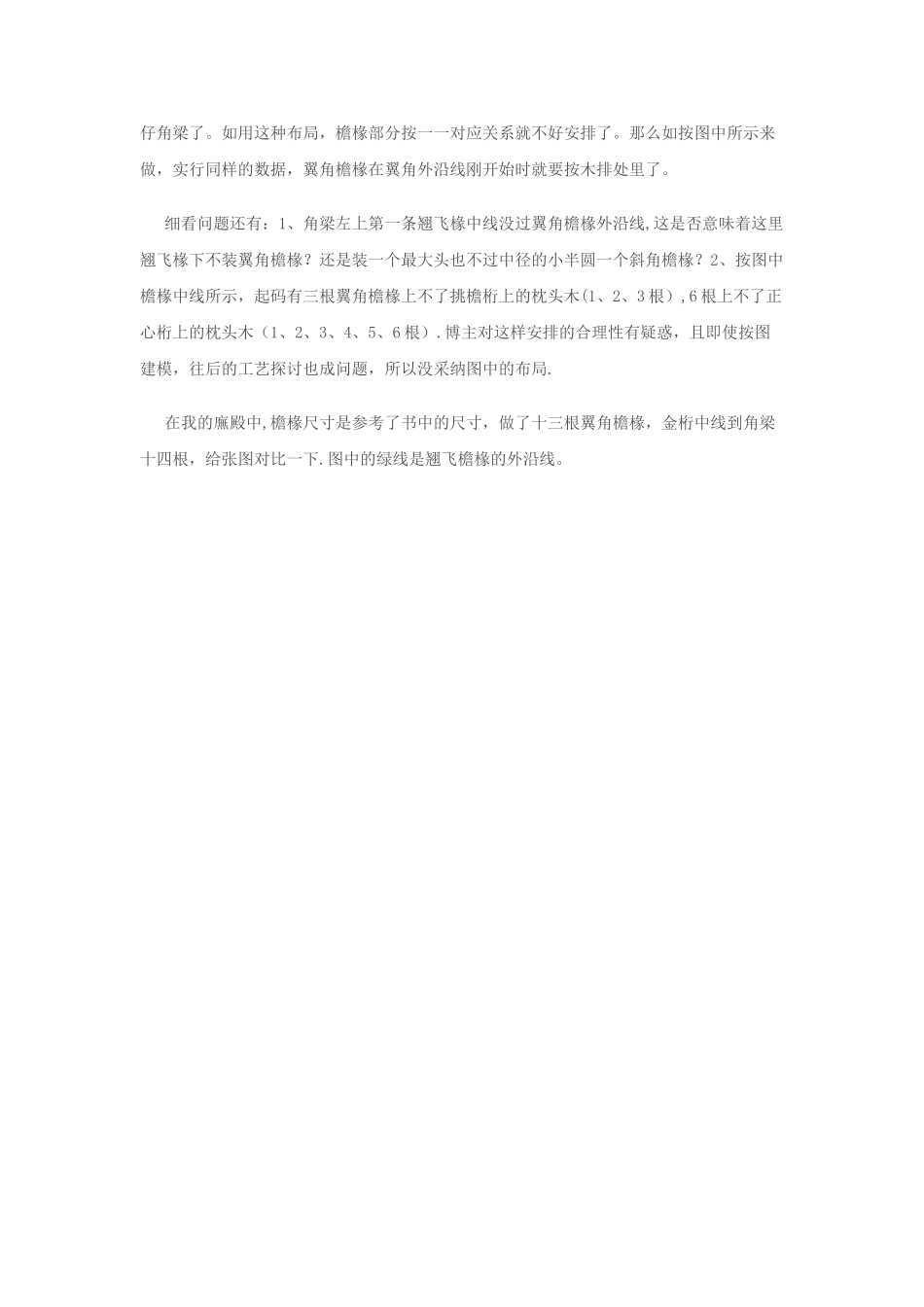

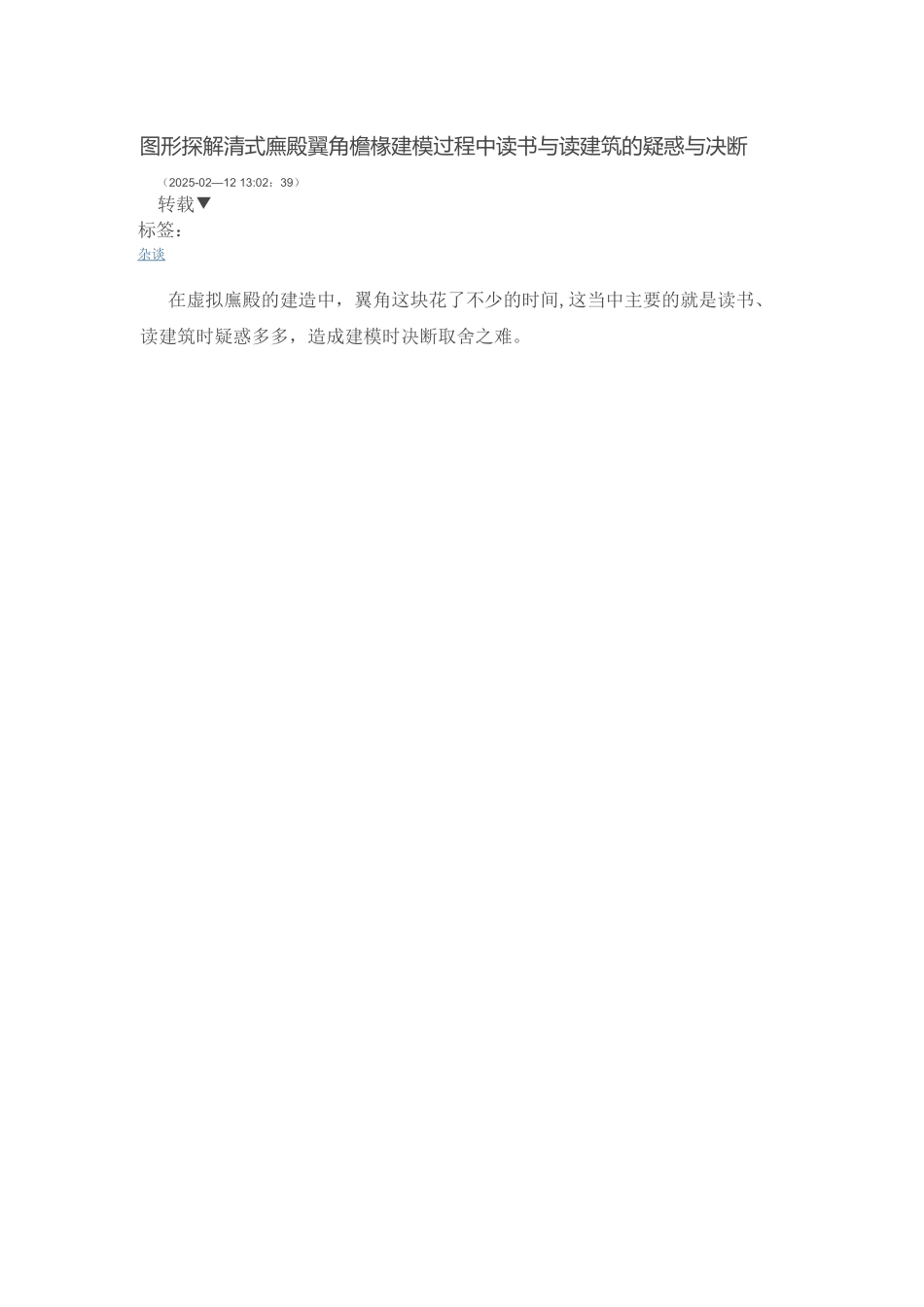

图形探解清式廡殿翼角檐椽建模过程中读书与读建筑的疑惑与决断（2025-02—12 13:02：39） 转载▼标签： 杂谈 在虚拟廡殿的建造中，翼角这块花了不少的时间,这当中主要的就是读书、读建筑时疑惑多多，造成建模时决断取舍之难。 按说建模主要参照的是清华大学出版社版本的‘清工部《工程做法则例》图集’一书,照书中的图形去做就行了，当细读建模时,问题就来了。下图是该书 16 页翼角的截图： 图中的翼角部分，以金桁中线来看，安排了 19 根飞檐椽和同样数量的翼角檐椽。靠外的翘飞椽部分，(左边山面用红色数字报表述）还没到翼角檐外沿线位置,已经开始碰上仔角梁了。如用这种布局，檐椽部分按一一对应关系就不好安排了。那么如按图中所示来做，实行同样的数据，翼角檐椽在翼角外沿线刚开始时就要按木排处里了。 细看问题还有：1、角梁左上第一条翘飞椽中线没过翼角檐椽外沿线,这是否意味着这里翘飞椽下不装翼角檐椽？还是装一个最大头也不过中径的小半圆一个斜角檐椽？2、按图中檐椽中线所示，起码有三根翼角檐椽上不了挑檐桁上的枕头木(1、2、3 根）,6 根上不了正心桁上的枕头木（1、2、3、4、5、6 根）.博主对这样安排的合理性有疑惑，且即使按图建模，往后的工艺探讨也成问题，所以没采纳图中的布局. 在我的廡殿中,檐椽尺寸是参考了书中的尺寸，做了十三根翼角檐椽，金桁中线到角梁十四根，给张图对比一下.图中的绿线是翘飞檐椽的外沿线。 经过两图对比，可看出以现有的位置,再加进去五根达到十九根会显得多拥挤。其实现在这种做法也够挤的，得看从什么角度看，给张里角的仰视图. 看看十三根翼角的后尾部分图形，也可能会有些感觉。 在北京,可看到的古建筑，密檐椽排列做法的实物很多,但能看到内角做法的不多,一般都被天花挡住视线。博主因对其中的做法细节缺乏了解，找不到具体细节的物证书证，在建模时走了捷径，转而选择了减少翼角椽子数量的做法。 博主建模时,主要依靠是书籍和现存古建。翻开另一本书，下图也是出自梁先生书中的翼角结构图，非常经典，很多书中有转载。虽图中的斗拱与我做的廡殿斗拱出踩不同，但其他构件的相似度还是很高的，应当作为建模的规矩执行，可也有不明之处。 这是一张依制图规矩做的图，我把此图放在 inventor 软件的环境中进行了验证，在这我想说几个和我建模有关的疑惑,按投影关系在平面、立面图中补上了椽头的投影图.椽头的直径尺寸取自图中左侧的‘三椽径翼角斜出’比例。在翼角檐椽中...
