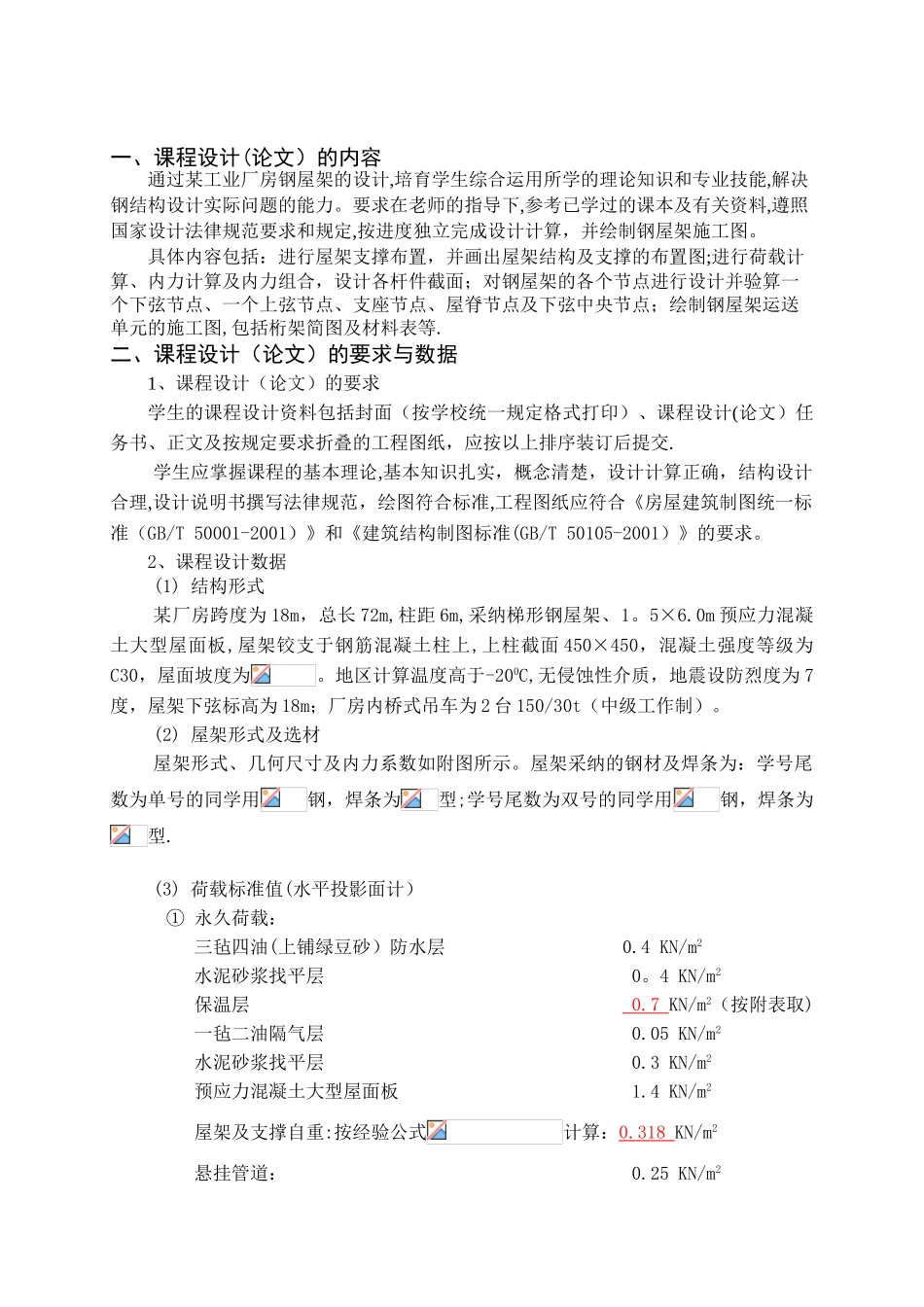

一、课程设计(论文）的内容通过某工业厂房钢屋架的设计,培育学生综合运用所学的理论知识和专业技能,解决钢结构设计实际问题的能力。要求在老师的指导下,参考已学过的课本及有关资料,遵照国家设计法律规范要求和规定,按进度独立完成设计计算，并绘制钢屋架施工图。具体内容包括：进行屋架支撑布置，并画出屋架结构及支撑的布置图;进行荷载计算、内力计算及内力组合，设计各杆件截面；对钢屋架的各个节点进行设计并验算一个下弦节点、一个上弦节点、支座节点、屋脊节点及下弦中央节点；绘制钢屋架运送单元的施工图,包括桁架简图及材料表等.二、课程设计（论文）的要求与数据1、课程设计（论文）的要求学生的课程设计资料包括封面（按学校统一规定格式打印）、课程设计(论文）任务书、正文及按规定要求折叠的工程图纸，应按以上排序装订后提交.学生应掌握课程的基本理论,基本知识扎实，概念清楚，设计计算正确，结构设计合理,设计说明书撰写法律规范，绘图符合标准,工程图纸应符合《房屋建筑制图统一标准（GB/T 50001-2001）》和《建筑结构制图标准(GB/T 50105-2001）》的要求。2、课程设计数据(1) 结构形式某厂房跨度为 18m，总长 72m,柱距 6m,采纳梯形钢屋架、1。5×6.0m 预应力混凝土大型屋面板,屋架铰支于钢筋混凝土柱上,上柱截面 450×450，混凝土强度等级为C30，屋面坡度为。地区计算温度高于-200C,无侵蚀性介质，地震设防烈度为 7度，屋架下弦标高为 18m；厂房内桥式吊车为 2 台 150/30t（中级工作制）。(2) 屋架形式及选材屋架形式、几何尺寸及内力系数如附图所示。屋架采纳的钢材及焊条为：学号尾数为单号的同学用钢，焊条为型;学号尾数为双号的同学用钢，焊条为型.(3) 荷载标准值(水平投影面计）① 永久荷载： 三毡四油(上铺绿豆砂）防水层 0.4 KN/m2 水泥砂浆找平层 0。4 KN/m2 保温层 0.7 KN/m2（按附表取) 一毡二油隔气层 0.05 KN/m2 水泥砂浆找平层 0.3 KN/m2预应力混凝土大型屋面板 1.4 KN/m2屋架及支撑自重:按经验公式计算：0.318 KN/m2悬挂管道： 0.25 KN/m2② 可变荷载:屋面活荷载标准值: 雪荷载标准值: 0。5KN/m2积灰荷载标准值: 0.75 KN/m2(按附表取）保温层及积灰荷载取值与设计方案编号有关，详见附表一.每位同学须对比附表一中的设计方案编号将相应的荷载取值填入课程设计任务书中。附表一 设计方案安排表设计方案学号保温层积灰荷载1081010131700027,101010131380018，10101013170...
